Koja je svrha hidrauličkog agregata?

Osnovna svrha hidrauličke pogonske jedinice

A hidraulički agregat (HPU) postoji za jednu temeljnu svrhu: za pretvaranje električne ili mehaničke energije u kontroliranu hidrauličku snagu — tekućina pod tlakom — koja se može prenositi, usmjeravati i koristiti za obavljanje korisnog mehaničkog rada na daljinu. To je središnji izvor energije svakog hidrauličkog sustava, generirajući protok i tlak koji su potrebni aktuatorima, motorima i cilindrima za pomicanje tereta, zadržavanje položaja ili primjenu sila koje bi bile nepraktične ili nemoguće isključivo mehaničkim ili električnim sredstvima.

U praktičnom smislu, hidraulička pogonska jedinica uzima električnu energiju iz motora, koristi pumpu za stlačenje hidrauličke tekućine i isporučuje tu tekućinu kroz upravljačke ventile gdje god je potrebno obaviti posao — bilo da je to podizanje preše od 500 tona, upravljanje građevinskim bagerom, stezanje strojno obrađenog dijela ili produžavanje stajnog trapa komercijalnog zrakoplova. HPU ne obavlja sam posao; pruža infrastrukturu napajanja i upravljanja koja omogućuje rad.

Bez hidrauličke pogonske jedinice, aktuatori, cilindri i hidraulički motori u sustavu ne bi imali izvor energije. HPU je za hidraulički krug ono što je napajanje za elektronički sustav — definira dostupnu omotnicu snage, postavlja raspon radnog tlaka i određuje koliko brzo i točno sustav može reagirati.

Što hidraulička pogonska jedinica zapravo radi: funkcionalna analiza

Svrha hidrauličke pogonske jedinice može se raščlaniti na nekoliko različitih funkcionalnih uloga koje obavlja istovremeno unutar bilo kojeg hidrauličkog sustava.

Pretvorba energije

Primarni posao HPU-a je pretvorba energije. Električni motor — obično ima bilo koju vrijednost 0,5 kW za male stolne jedinice do preko 1000 kW za velike industrijske sustave — pokreće hidrauličku pumpu. Crpka pretvara rotacijsku mehaničku energiju motora u hidrauličku energiju u obliku protoka pod pritiskom. Ta se energija zatim može transportirati kroz crijeva i cijevi na značajne udaljenosti i pretvoriti natrag u mehanički rad gdje god je to potrebno.

Skladištenje i kondicioniranje tekućine

Spremnik integriran u hidrauličku pogonsku jedinicu pohranjuje radnu tekućinu — obično između 10 i 2.000 litara ovisno o veličini sustava — i dopušta mu da se ohladi, odzrači i taloži prije ponovnog ulaska u crpku. HPU također sadrži sustav filtracije koji održava tekućinu čistom, a često i izmjenjivač topline za održavanje optimalne temperature tekućine. Ova uloga kondicioniranja je ključna: čistoća tekućine i temperatura izravno utječu na vijek trajanja svake komponente koja slijedi.

Regulacija tlaka i sigurnost

HPU sadrži ventil za smanjenje tlaka koji ograničava maksimalni tlak sustava, sprječavajući oštećenje pumpe, ventila, pokretača i cjevovoda od preopterećenja. U većini industrijskih hidrauličkih sustava, ovaj maksimalni tlak postavljen je između 150 i 350 bara , iako visokotlačni sustavi u zrakoplovstvu, testiranju i specijalnim primjenama mogu premašiti 700 bara . Funkcija regulacije tlaka osigurava da sustav ne može prijeći svoja projektirana ograničenja bez obzira na zahtjeve nizvodnog kruga.

Kontrola protoka i distribucija

Moderne hidrauličke pogonske jedinice uključuju ventile za upravljanje smjerom, proporcionalne ventile ili servo ventile koji distribuiraju tekućinu pod tlakom do određenih pokretača u određenim sekvencama i pri kontroliranim brzinama protoka. Ova funkcija upravljanja određuje brzinu, silu i smjer svakog pokreta u sustavu. Jedan HPU može istovremeno opskrbljivati ​​više krugova, svaki s neovisnim zahtjevima za tlakom i protokom, koristeći blokove razdjelnika i sklopove ventila montirane izravno na jedinicu.

Zašto se hidrauličke pogonske jedinice koriste umjesto drugih energetskih tehnologija

Svrha hidrauličke pogonske jedinice postaje jasnija kada shvatite zašto je odabrana hidraulika umjesto električnih pokretača, pneumatike ili čisto mehaničkih pogona za specifične primjene. Svaka tehnologija ima svoju domenu, a hidraulika — posebno sustav koji pokreće HPU — dominira svugdje gdje su istovremeno potrebni velika gustoća sile, precizna kontrola i pouzdanost pod velikim opterećenjem.

Sila i gustoća snage

Hidraulički sustavi stvaraju sile koje je teško ili nepraktično uskladiti s električnim motorima usporedive veličine i težine. Hidraulički cilindar s a Provrt od 100 mm koji radi na 250 bara proizvodi približno 196 kN (oko 20 tona) sile od komponente teške nekoliko kilograma. Električni linearni aktuator koji proizvodi istu silu bio bi znatno teži i veći. Ova gustoća sile je razlog zašto su hidrauličke pogonske jedinice standardne u primjenama kao što su preše za metal, strojevi za injekcijsko prešanje i teška građevinska oprema.

Održavanje opterećenja bez kontinuirane potrošnje energije

Hidraulički cilindar s blokiranim otvorom drži svoj teret neograničeno dugo bez potrošnje energije, jer nestlačiva tekućina ne može izaći kroz zatvoreni ventil. Ova sposobnost je neophodna u primjenama kao što su stezne naprave, platforme za podizanje i hidraulične dizalice koje moraju izdržati teret dulje vrijeme. Električni servo motor koji drži isto opterećenje zahtijevao bi kontinuiranu struju - stvarajući toplinu i trošeći energiju čak i kada miruje.

Zaštita od preopterećenja

Ventil za smanjenje tlaka u hidrauličnoj pogonskoj jedinici pruža inherentnu zaštitu od preopterećenja. Ako sustav naiđe na opterećenje koje premašuje postavljeni tlak, sigurnosni ventil se otvara i aktuator se jednostavno zaustavlja — nijedna komponenta nije oštećena. Električni motori i mehanički pogoni obično zahtijevaju složenije zaštitne sheme kako bi se postigla ista razina tolerancije kvarova.

Daljinski prijenos energije

Jedan HPU može napajati aktuatore udaljene mnogo metara kroz fleksibilna crijeva, što omogućuje postavljanje izvora napajanja na prikladnu, zaštićenu lokaciju dok aktuatori rade u teškim, nepristupačnim okruženjima ili okruženjima s rizikom od eksplozije. U platformama za bušenje na moru, na primjer, jedna hidraulička pogonska jedinica na glavnoj palubi može kontrolirati ventile i pokretače na morskom dnu stotinama metara ispod površine kroz dugačka pupčana crijeva.

Industrije i primjene u kojima hidrauličke pogonske jedinice imaju ključnu svrhu

Hidraulička pogonska jedinica jedan je od najuniverzalnije primijenjenih dijelova industrijske opreme u gotovo svakom sektoru koji uključuje teške strojeve, precizno gibanje ili stvaranje velike sile. Razumijevanje gdje su HPU-ovi raspoređeni pojašnjava zašto je njihova svrha tako široko relevantna.

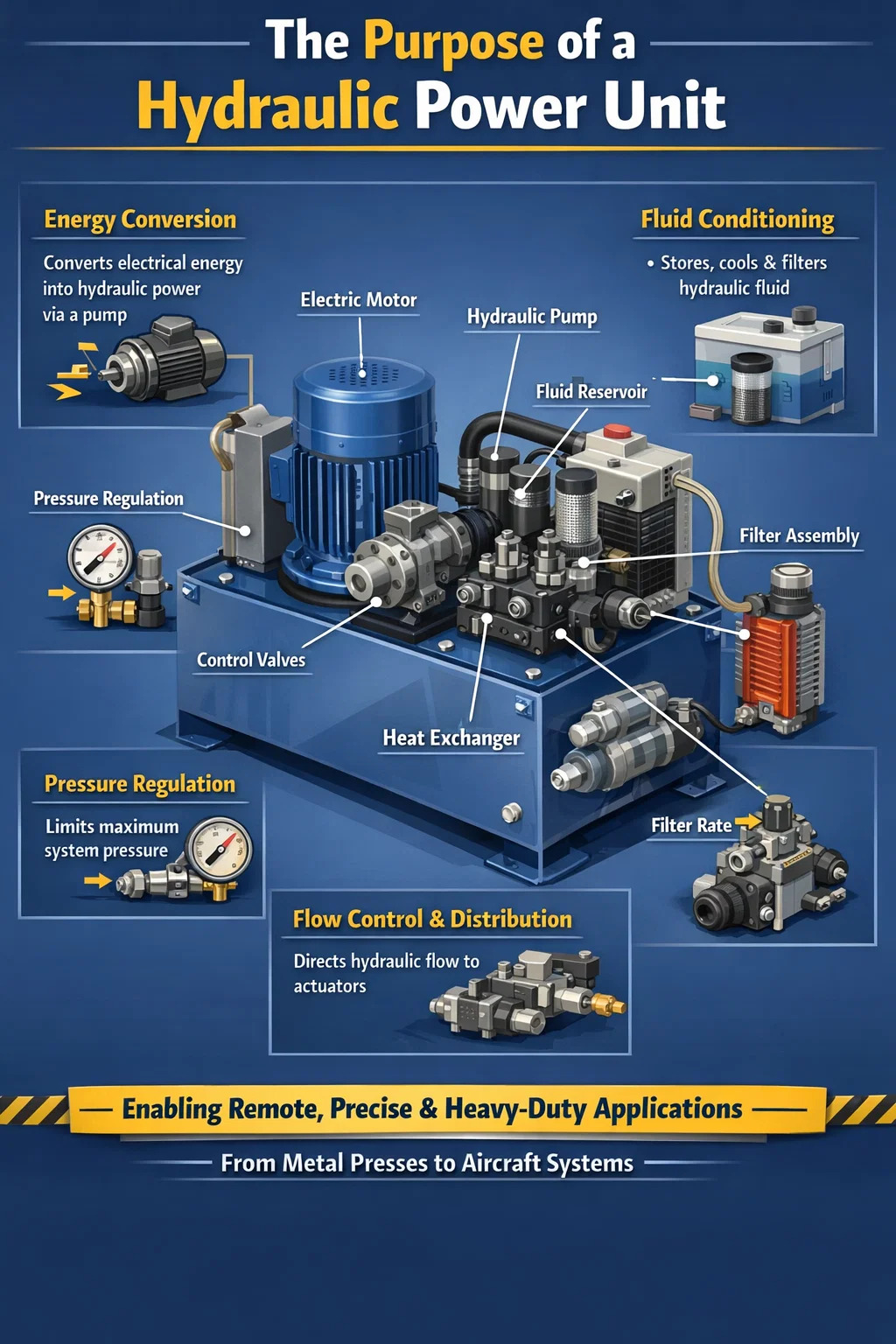

Svrha svake glavne komponente unutar hidrauličke pogonske jedinice

Hidraulični agregat postiže svoju svrhu pažljivo integriranim skupom komponenti. Svaki ima specifičnu ulogu, a njihovo razumijevanje pomaže razjasniti zašto je HPU dizajniran takav kakav jest.

Električni motor

Motor daje energiju primarnog pokretača. Većina industrijskih HPU-ova koristi trofazne AC indukcijske motore zbog njihove pouzdanosti, jednostavnosti i dostupnosti u širokom rasponu snage. Izlazna osovina motora spojena je izravno na pumpu. Veličina motora određuje maksimalnu hidrauličku snagu koju jedinica može isporučiti. U energetski učinkovitim modernim dizajnima, pogon s promjenjivom brzinom kontrolira motor kako bi uskladio izlaz sa zahtjevima u stvarnom vremenu, značajno smanjujući rasipanje energije pri djelomičnim opterećenjima.

Hidraulička pumpa

Pumpa je srce hidrauličke jedinice. Izvlači tekućinu iz spremnika i gura je u krug sustava pod pritiskom. Zupčaste pumpe koriste se u primjenama s niskim tlakom, koje su osjetljive na troškove. Pumpe s krilcima omogućuju tiši rad. Klipne pumpe — i aksijalne i radijalne — koriste se u primjenama visokog tlaka, visoke učinkovitosti ili promjenjivog pomaka. Zapremina pumpe navedena je u kubičnim centimetrima po okretaju (cc/rev), a pri određenoj brzini osovine, to izravno određuje brzinu protoka koju HPU može osigurati.

Rezervoar

Spremnik pohranjuje hidrauličku tekućinu i služi za višestruke sekundarne svrhe: omogućuje mjehurićima zraka da izađu, osigurava toplinski međuspremnik za upijanje topline iz sustava i daje vrijeme kontaminaciji česticama da se taloži prije nego što tekućina ponovno cirkulira. Standardno pravilo je veličina rezervoara na 3 do 5 puta veći protok crpke u minuti , iako aplikacije s visokom toplinom mogu zahtijevati veće spremnike ili dodatno hlađenje.

Ventil za smanjenje tlaka

Ovaj ventil je primarni sigurnosni uređaj sustava. Otvara se automatski kada tlak prijeđe prethodno postavljenu granicu, preusmjeravajući višak protoka natrag u spremnik. Bez njega, blokirani aktuator ili zaustavljeni cilindar uzrokovali bi porast tlaka sve dok cijev, crijevo ili komponenta ne zakažu. Sigurnosni ventil nije upravljačka komponenta - on je zaštitni uređaj - i pravilno dizajniran HPU bi ga rijetko trebao aktivirati tijekom normalnog rada.

Sklop filtera

Čistoća hidrauličke tekućine jedan je od najkritičnijih čimbenika u dugovječnosti sustava. Filtri u HPU-u — obično na povratnom vodu, tlačnom vodu ili oboje — uklanjaju čestičnu kontaminaciju prije nego što mogu oštetiti unutrašnjost pumpe, kalemove ventila i brtve cilindra. Većina industrijskih HPU-ova cilja na razinu čistoće tekućine od ISO 4406 klasa 16/14/11 do 18/16/13 , koristeći filtre s vrijednostima od 3–10 mikrona apsolutne.

Izmjenjivač topline

Gubici energije u hidrauličkom sustavu očituju se kao toplina u tekućini. Bez izmjenjivača topline, temperatura tekućine bi kontinuirano rasla sve dok se brtve ne pokvare, viskoznost ne opadne, a trošenje komponenti se ubrza. Izmjenjivači topline zračnim mlazom ili vodom hlađeni dimenzionirani su tako da disipiraju očekivano toplinsko opterećenje — obično 25% do 40% ulazne snage u konvencionalnom krugu s fiksnom pumpom — i održavajte temperaturu tekućine između 40°C i 60°C.

Kontrolni ventili i blok razvodnika

Smjerni regulacijski ventili, proporcionalni ventili, ventili za smanjenje tlaka i ventili za regulaciju protoka često se montiraju na blok razdjelnika integriran u HPU. Ove komponente usmjeravaju tekućinu pod tlakom do ispravnog aktuatora pri ispravnom tlaku i brzini protoka na naredbu iz PLC-a, ručnog upravljanja ili automatskog regulatora slijeda. Pristup montiran na razdjelnik smanjuje cijevne spojeve, smanjuje mjesta curenja i održava kompaktnost sustava.

Kako hidraulička pogonska jedinica služi u svrhu preciznosti i automatizacije

Osim primjene grube sile, hidraulička pogonska jedinica služi preciznoj svrsi u automatiziranoj proizvodnji i kontroli procesa. S tehnologijom proporcionalnog ili servo ventila, sustavi pokretani HPU-om mogu precizno kontrolirati položaj aktuatora ±0,01 mm i silom iznutra 1% zadane vrijednosti — razine performansi koje hidrauliku čine konkurentnom električnim servo pogonima u mnogim primjenama s intenzivnom snagom.

U modernom servo-hidrauličkom sustavu, regulator zatvorene petlje kontinuirano uspoređuje stvarni položaj aktuatora (mjeren linearnim pretvaračem) s naređenim položajem i u skladu s tim prilagođava otvaranje servo ventila, ispravljajući poremećaje opterećenja i varijacije protoka u stvarnom vremenu. Ova mogućnost zatvorene petlje koristi se u:

• Strojevi za ispitivanje materijala koji moraju primijeniti precizne profile sile na ispitne uzorke
• Simulatori letenja koji repliciraju znakove kretanja za obuku pilota
• Uređaji za seizmička ispitivanja koji tresu konstrukcijske komponente radi simulacije potresnih opterećenja
• Stalci za ispitivanje zamora automobila koji primjenjuju spektre cestovnog opterećenja na komponente vozila
• Industrijske preše za kovanje s programabilnim položajem cilindra i profilima sile

U svakoj od ovih primjena, hidraulička pogonska jedinica je ono što čini silu i kretanje mogućim. Servo ventil i regulator određuju preciznost; HPU određuje kapacitet snage.

Centralizirane naspram decentraliziranih hidrauličkih pogonskih jedinica: različite namjene za različite arhitekture

Način na koji je hidraulička pogonska jedinica raspoređena unutar objekta ili stroja ovisi o specifičnoj namjeni kojoj treba služiti. Dva su temeljna arhitektonska pristupa, od kojih svaki odgovara različitim zahtjevima.

Centralizirane hidrauličke jedinice

Jedan veliki HPU opslužuje više strojeva ili radnih stanica kroz prstenasti glavni ili razgranati distribucijski sustav. Ovaj se pristup koristi u velikim proizvodnim pogonima gdje mnogi strojevi trebaju hidrauličku snagu istovremeno. Prednost je u tome što jedna jedinica, jedan skup kontrola i jedna točka održavanja služe cijelom objektu. Centralizirani HPU za autolimarsku radionicu mogao bi se ocijeniti na 500 kW ili više , isporučujući desetke stanica za zavarivanje i stezanje. Kompromis je u tome što kvar utječe na sve nizvodne strojeve istovremeno, a duge cijevi uzrokuju gubitke tlaka.

Decentralizirane (strojno montirane) hidraulične pogonske jedinice

Svaki stroj ili procesna ćelija ima svoj namjenski HPU, dimenzioniran specifično za zahtjeve tog stroja. Ovo je češći raspored u modernoj proizvodnji jer osigurava neovisnost — kvar HPU-a jednog stroja ne utječe na druge — i omogućuje da svaka jedinica bude optimizirana za svoj specifični radni ciklus i zahtjeve tlaka. Kompaktni HPU-ovi u ovoj kategoriji kreću se od Stolne jedinice od 0,5 kW za male ispitne uređaje do jedinice od 200 kW za velike strojeve za injekcijsko prešanje ili lijevanje pod pritiskom.

Prijenosne hidraulične jedinice i jedinice za iznajmljivanje

Prijenosni HPU-ovi služe specifičnoj svrsi u održavanju, izgradnji i odgovoru na hitne slučajeve: osiguravaju hidrauličku energiju na zahtjev tamo gdje ne postoji fiksna instalacija. Hidraulički alati za spašavanje ("ralje života") pokreću prijenosni HPU. Posade za izgradnju cjevovoda koriste prijenosne jedinice za pogon hidrauličkih savijača i stezača cijevi. Timovi za održavanje koriste ih za rukovanje hidrauličkim momentnim ključevima na velikim prirubničkim spojevima gdje je struja nedostupna. Ove jedinice obično pokreću dizel ili benzinski motor, a ne električne, što omogućuje rad na udaljenim lokacijama ili lokacijama izvan mreže.

Namjena hidrauličke pogonske jedinice u sigurnosno kritičnim sustavima

U primjenama kritičnim za sigurnost, hidraulička pogonska jedinica služi svrsi koja nadilazi jednostavno pokretanje gibanja - mora osigurati zajamčeno, sigurno funkcioniranje u uvjetima kvara. Ovo je osobito važno u tri područja.

Sustavi za isključivanje u nuždi u nafti i plinu

Hidrauličke pogonske jedinice u naftnim i plinskim postrojenjima pokreću ventile za hitno isključivanje (ESD) i sustave za sprječavanje eksplozije (BOP). Ovi HPU-ovi moraju moći brzo i pouzdano pokrenuti velike ventile u uvjetima kvara — uključujući i tijekom nestanka struje. Banke akumulatora koje puni HPU pohranjuju dovoljno hidrauličke energije za rad svih ventila za slučaj opasnosti više puta, čak i ako se izgubi primarni izvor energije. U postrojenjima na moru, HPU-ovi za kontrolu BOP-a dizajnirani su za API 16D ili ekvivalentne standarde s potpunom redundancijom.

Zračni hidraulički sustavi

Komercijalni zrakoplovi nose više nezavisnih hidrauličkih pogonskih jedinica — obično dva ili tri sustava, svaki sa svojom vlastitom pumpom (motornom, električnom ili zračnom), spremnikom i krugom — tako da kvar u jednom sustavu ne ugrožava kontrolu leta. Boeing 737, na primjer, ima dva neovisna hidraulička sustava, od kojih svaki može neovisno upravljati primarnim kontrolama leta. Svrha svakog HPU-a u ovom kontekstu je jednako redundancija i tolerancija kvarova kao i proizvodnja energije.

Industrijske preše i giljotine

Hidrauličke preše i strojevi za škare koriste HPU za pogon ovnova sa silama koje bi mogle uzrokovati ozbiljne ozljede ako se ne kontroliraju. HPU u ovim strojevima uključuje ventile za protutežu, dvokanalne sustave sigurnosnih ventila i nadzor položaja kako bi se osiguralo da se klip može kretati samo kontroliranim brzinama i da ne može slobodno pasti u slučaju kvara crijeva ili kvara ventila. Funkcija sigurnosne kontrole HPU-a jednako je važna kao i njegova funkcija isporuke energije.

Što određuje veličinu i specifikaciju hidrauličke pogonske jedinice

Odabir hidrauličke pogonske jedinice za određenu namjenu zahtijeva usklađivanje specifikacija jedinice sa zahtjevima primjene. Ključni parametri koji definiraju što HPU treba isporučiti su:

• Radni tlak: Maksimalni tlak u sustavu potreban za najzahtjevniji aktuator, plus 10–15% rezerve. Većina industrijskih sustava pada između 150 i 350 bara.
• Brzina protoka: Ukupna istodobna potreba za protokom svih aktivnih pogona. Ako se cilindar s provrtom od 100 mm treba produžiti brzinom od 100 mm/s, potrebno mu je približno 47 L/min protoka.
• Radni ciklus: Koliko često i koliko dugo je sustav pod punim opterećenjem. HPU za kontinuirani rad dimenzioniran je i hlađen drugačije od onog koji se koristi u kratkim rafalima s dugim razdobljima mirovanja.
• Broj krugova: Koliko neovisnih pokretača ili funkcija HPU mora služiti istovremeno i imaju li različite zahtjeve za tlakom ili protokom.
• Okruženje: Raspon radne temperature, izloženost vodi, prašini ili korozivnoj atmosferi te mora li jedinica zadovoljiti ATEX ili druge klasifikacije opasnih područja.
• Kontrolni zahtjevi: Bilo da HPU treba jednostavnu kontrolu uključivanja/isključivanja, proporcionalnu kontrolu tlaka i protoka ili potpunu servo kontrolu zatvorene petlje s povratnom vezom položaja i sile.

Ispravna specifikacija ključna je za pouzdano ispunjavanje svrhe HPU-a. Premala jedinica će se pregrijati i prerano otkazati. Prevelika jedinica troši energiju i kapital. Ispravno projektiranje HPU specifikacije temelj je uspješnog hidrauličkog sustava.

Razvojna svrha hidrauličkih pogonskih jedinica u modernoj industriji

Svrha hidrauličke pogonske jedinice ostala je konstantna — pretvaranje i isporuka kontrolirane hidrauličke snage — ali način na koji se ta svrha ispunjava značajno je evoluirao s napretkom u elektronici, materijalima i tehnologiji tekućina.

Moderni HPU-ovi sve više uključuju senzore omogućene za IoT koji kontinuirano nadziru temperaturu tekućine, tlak, učinak protoka pumpe, diferencijalni tlak filtera i potrošnju struje motora. Ovi se podaci unose u algoritme prediktivnog održavanja koji mogu otkriti razvoj istrošenosti pumpe, začepljenja filtera ili kontaminacije tekućine tjednima prije nego što uzrokuju kvar. Postrojenje s 50 HPU-ova umreženih u središnji nadzorni sustav može postići 40–60% smanjenja neplaniranih zastoja u usporedbi s vremenskim planovima održavanja.

Elektrohidraulički aktuatori (EHA) — samostalne jedinice koje kombiniraju mali električni motor, pumpu i aktuator u jednom paketu — počinju zamjenjivati ​​konvencionalne krugove s HPU napajanjem u nekim primjenama, osobito u zrakoplovnim i mobilnim strojevima gdje su težina i prostor za ugradnju na prvom mjestu. Međutim, za industrijske primjene velike snage, multi-aktuatore ili kontinuirane radne primjene, centralizirana hidraulička pogonska jedinica ostaje najpraktičnije i najisplativije rješenje i očekuje se da će tako i ostati u doglednoj budućnosti.

Uvođenje vodenog glikola, sintetičkih estera i hidrauličnih tekućina otpornih na vatru također je proširilo okruženja u kojima HPU-i mogu sigurno raditi - osobito u ljevaonicama, pogonima za tlačno lijevanje i podzemnim rudarenjima gdje rizik od požara čini mineralna ulja neprikladnim. U ovim postavkama, HPU služi istoj temeljnoj svrsi, ali sa specifikacijom tekućine odabranom da zadovolji sigurnosne propise bez žrtvovanja performansi.
