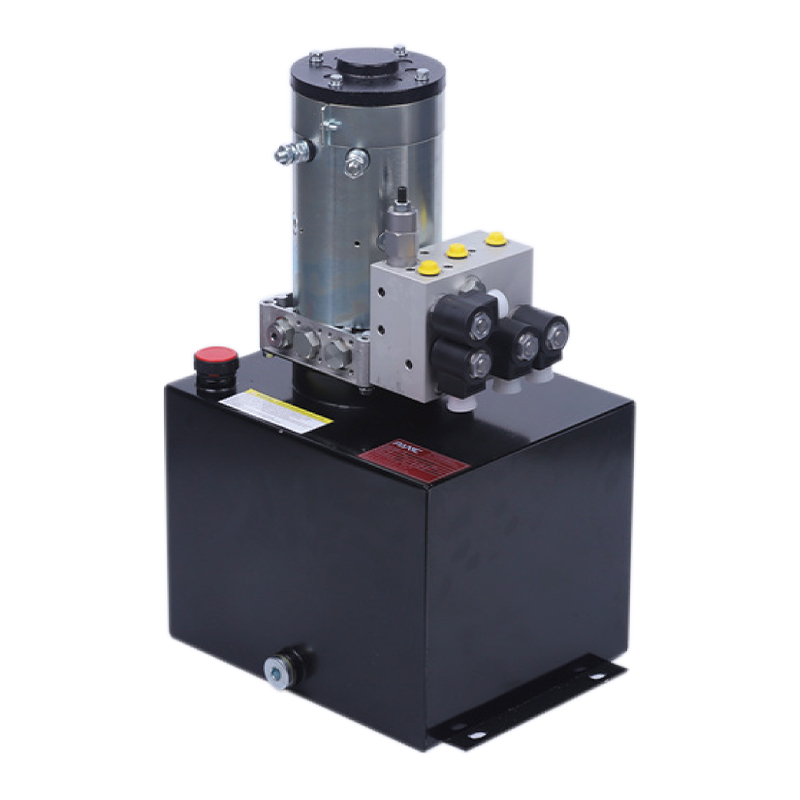

Ova hidraulična pogonska jedinica posebno je dizajnirana za prednji viličar. Integriran je visokotlačnom zupčastom pumpom, DC karbonskom četkom ili motorom bez četkica središnjim blokom ventila, uložnim ventilom i spremnikom za ulje. Jedna skupina kontrolira podizanje uljnog cilindra s jednostrukim djelovanjem, a druga skupina kontrolira prednje, stražnje, lijeve i desne radnje uljnog cilindra s dvostrukim djelovanjem. Ima izbornu snagu motora od 2,2kw- 4kw, jednu brzinu, dvostruku brzinu i proporcionalnu regulaciju brzine. Možete birati između željeznih i plastičnih spremnika za gorivo.
GLAVNE ZNAČAJKE UKLJUČUJU:
- Višenamjenska hidraulička kontrola: Pogonska jedinica naprijed pokretnog viličara opremljena je s dva upravljačka sustava. Jedan set kontrolira cilindar s jednostrukim djelovanjem za podizanje i spuštanje viličara, a drugi kontrolira cilindar s dvostrukim djelovanjem kako bi se postiglo kretanje viličara u četiri smjera: naprijed, natrag, lijevo i desno. S ovim dizajnom, visina te bočno i uzdužno kretanje viličara mogu se kontrolirati u isto vrijeme, uvelike poboljšavajući fleksibilnost i učinkovitost rada.
- Izbor snage motora: Snaga motora kreće se od 2,2kW do 4kW. Korisnici mogu odabrati odgovarajuću konfiguraciju napajanja u skladu s opterećenjem i radnim zahtjevima slagača kako bi osigurali učinkovit i stabilan rad sustava.
- Podešavanje brzine spuštanja: Dostupne su tri opcije padajuće brzine: jedna brzina, dvostruka brzina i proporcionalna regulacija brzine. Korisnici mogu odabrati najprikladniju metodu spuštanja u skladu sa specifičnim scenarijem primjene kako bi osigurali glatki proces podizanja i izbjegli vibracije ili nestabilnost uzrokovane prebrzim spuštanjem.
- Izbor materijala spremnika: Jedinica snage slagača koji se pomiče prema naprijed nudi opcije željeznog spremnika i plastičnog spremnika. Željezni spremnici prikladni su za dugotrajne radove s velikim opterećenjem i imaju veću izdržljivost, dok su plastični spremnici prikladni za scenarije sa zahtjevima za težinu i fleksibilnost, smanjujući ukupnu težinu.
- Učinkovit dizajn upravljanja motorom i ventilom: Sustav se prema potrebama može konfigurirati s DC motorima s karbonskim četkicama ili motorima bez četkica. Potonji ima veću stabilnost i manje zahtjeve za održavanjem tijekom dugotrajne uporabe. Utični hidraulički ventil pruža precizniju kontrolu tekućine, poboljšavajući radnu točnost i pouzdanost viličara.
- Višenamjenska kontrola: Ova hidraulička jedinica ne samo da kontrolira podizanje i spuštanje viličara, već i prilagođava kretanje u četiri smjera, naprijed, nazad, lijevo i desno, uvelike povećavajući fleksibilnost viličara na malom prostoru, te je pogodna za radna okruženja visoke gustoće kao što su skladištenje i logistika.
Ova hidraulična pogonska jedinica dizajnirana je za viličare koji se kreću prema naprijed i može pružiti učinkovitu i stabilnu potporu snazi kako bi se zadovoljile različite potrebe visokog intenziteta, precizno kontroliranog rada. Bilo da se radi o podizanju ili bočnom kretanju, sustav može pružiti preciznu kontrolu za poboljšanje radne učinkovitosti i sigurnosti.
POSEBNE NAPOMENE
Jedinica za napajanje je radni sustav S3 i ne može raditi neprekidno · Pokreće se za 10 sekundi i zaustavlja se za 90 sekundi.
Prije ugradnje provjerite jesu li hidrauličke komponente kao što su cilindar za ulje, cijev za ulje i spoj bez nečistoća.
Viskoznost hidrauličkog ulja mora biti 15 - 68st. Ljeti se preporučuje hidraulično ulje br. 46 protiv trošenja, a zimi hidraulično ulje br. 32 za niske temperature.
Nakon prvog pokretanja operativnog sustava, provjerite ima li dovoljno ulja u spremniku za ulje, obično 2/3 spremnika za ulje.
Nakon što se sustav koristi prvih 100 sati, potrebno je zamijeniti hidrauličko ulje, a zatim se hidrauličko ulje mijenja svakih 3000 sati.

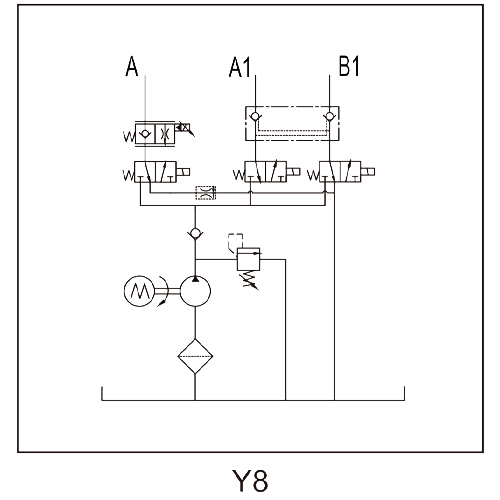

SHEMATSKI DIJAGRAM
TEHNIČKI PODACI
| Model | Volt | Vlast | Ubrzati | Displacemet | Pritisak | Tenk | Solenoid Vavle Volt |
| PNC-3-D48-1/3.2-20-10/L-Y8 | 24VDC | 3KW | 2600 okretaja u minuti | 3.2CC/REV | 20MPA | 15L | 24VDC |
| PNC-4-D24-1/3,7-20-10/L-Y8 | 48VDC | 4KW | 3500 okretaja u minuti | 3.7CC/REV | 48VDC |
Napomena: ako trebate parametre sustava kao što su pumpa, tlak i snaga motora s različitim protokom, obratite se našem prodavaču.
