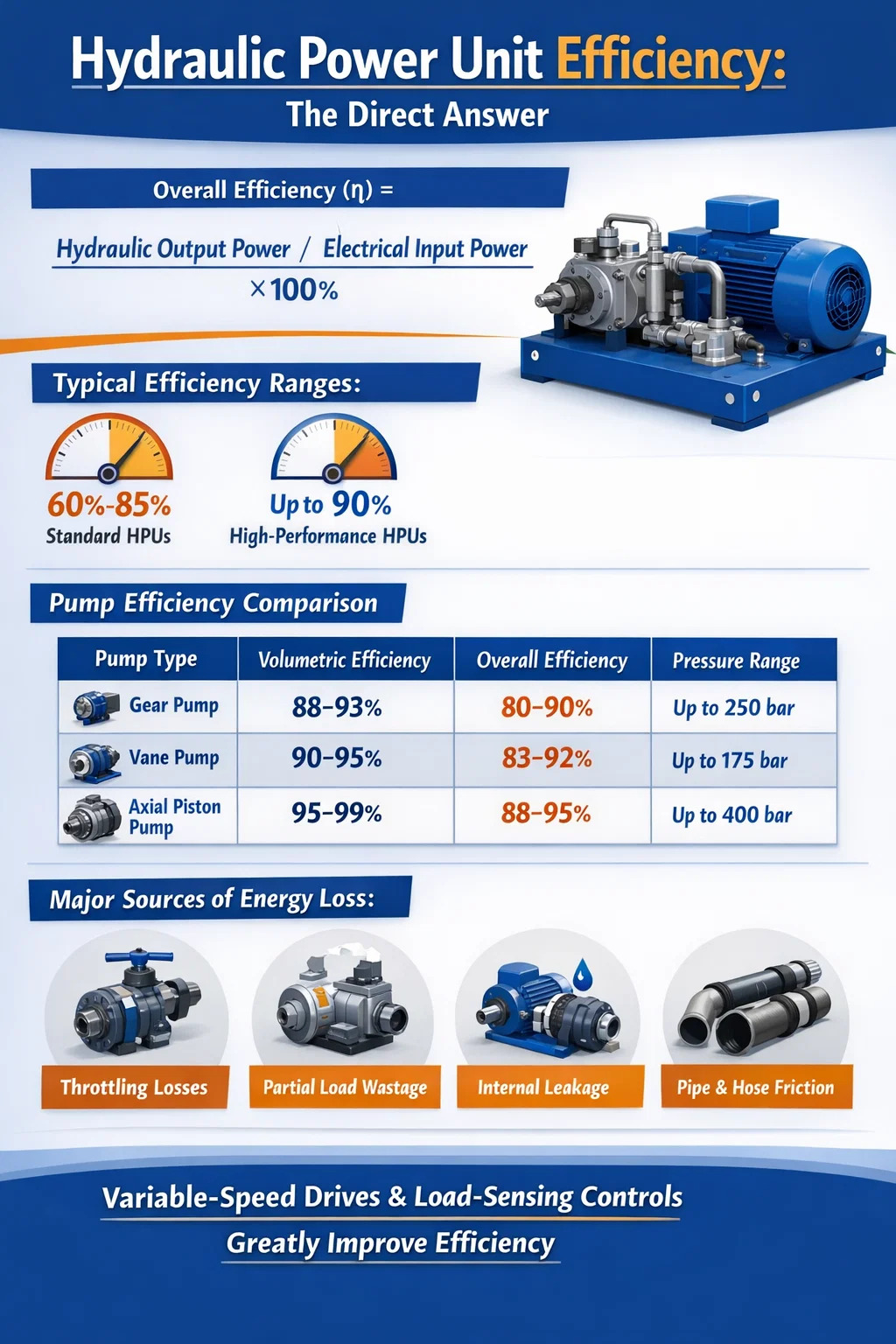

Tipična hidraulička pogonska jedinica (HPU) radi s ukupnom učinkovitošću od 60% do 85% , ovisno o dizajnu sustava, kvaliteti komponenti, uvjetima rada i statusu održavanja. Visokoučinkovite ili namjenski izrađene hidrauličke pogonske jedinice s pumpama promjenjivog volumena i optimiziranim kontrolama mogu doseći učinkovitost od do 90% ili nešto više u idealnim uvjetima. Međutim, mnogi industrijski HPU-ovi u stvarnom svijetu koji pokreću pumpe fiksne zapremine pod djelomičnim opterećenjima redovito padaju u 60% do 75% raspon zbog gubitaka prigušivanja, stvaranja topline i curenja.
Ukupna učinkovitost hidrauličke pogonske jedinice nije samo jedan fiksni broj — ona je proizvod višestruke podučinkovitosti pumpe, motora, ventila, aktuatora, cjevovoda i stanja tekućine. Razumijevanje doprinosa svake komponente pomaže inženjerima i timovima za održavanje da prepoznaju gdje se energija gubi i gdje će poboljšanja imati najveći učinak.
Kako se definira učinkovitost u hidrauličkoj jedinici
Učinkovitost hidrauličke jedinice izražava se kao omjer korisne hidrauličke izlazne snage i ukupne električne ulazne snage koju troši sustav. Formula je jednostavna:
Ukupna učinkovitost (η) = hidraulička izlazna snaga / električna ulazna snaga × 100%
Hidraulička izlazna snaga izračunava se kao brzina protoka pomnožena s tlakom (Q × P). Ulazna električna snaga je izmjerena snaga koju motor crpi iz napajanja. Razlika između to dvoje predstavlja gubitke u obliku topline, buke i mehaničkog trenja raspoređenih po svakoj komponenti u sustavu.
Učinkovitost je također podijeljena u tri glavne podkategorije koje se odnose na pojedinačne komponente, posebno na hidrauličku pumpu:
- Volumetrijska učinkovitost: Omjer isporučenog stvarnog protoka u odnosu na teorijski protok. Unutarnje curenje unutar pumpe smanjuje ovu brojku. Tipične vrijednosti za zupčaste pumpe su 90–95%, a za klipne pumpe 95-99%.
- Mehanička učinkovitost: Obračunava gubitke zbog trenja u ležajevima, brtvama i rotirajućim dijelovima. Obično se kreće od 90% do 97% za dobro održavane pumpe.
- Ukupna učinkovitost pumpe: Proizvod volumetrijske i mehaničke učinkovitosti. Za kvalitetnu aksijalno klipnu pumpu, to obično iznosi između 87% i 95%.
Osim crpke, električni motor koji pokreće hidrauličku pogonsku jedinicu ima vlastitu učinkovitost, obično između 88% i 96% za moderne indukcijske motore. Množenjem učinkovitosti pumpe s učinkovitošću motora dobiva se učinkovitost pretvorbe snage prije nego što se izbroje gubici ventila ili kruga.
Rasponi učinkovitosti po vrsti hidrauličke pumpe
Vrsta pumpe koja se koristi u hidrauličnoj jedinici ima najveći pojedinačni utjecaj na učinkovitost sustava. Svaki dizajn pumpe ima karakterističnu krivulju učinkovitosti koja se mijenja s postavkom brzine, tlaka i pomaka.
| Tip pumpe | Volumetrijska učinkovitost | Ukupna učinkovitost pumpe | Tipični raspon tlaka |
| Vanjska zupčasta pumpa | 88–93% | 80–90% | Do 250 bara |
| Unutarnja zupčasta pumpa | 90–95% | 82–92% | Do 200 bara |
| krilna pumpa | 90–95% | 83–92% | Do 175 bara |
| Radijalna klipna pumpa | 95–98% | 88–94% | Do 700 bara |
| Aksijalna klipna pumpa (fiksna) | 95-99% | 88–95% | Do 400 bara |
| Aksijalna klipna pumpa (varijabilna) | 95-99% | 87–94% | Do 400 bara |
Tablica 1: Usporedba učinkovitosti uobičajenih tipova hidrauličkih pumpi koje se koriste u hidrauličkim pogonskim jedinicama
Zupčaste pumpe su cjenovno najpristupačnije i najčešće se koriste u HPU-ima niskog do srednjeg tlaka, ali njihova niža volumetrijska učinkovitost pri višim pritiscima čini ih lošim izborom za energetski osjetljive aplikacije. Aksijalne klipne pumpe, iako su skuplje, dosljedno daju najbolju učinkovitost i preferirani su izbor u industrijskim hidrauličkim jedinicama gdje su troškovi energije značajni.
Glavni izvori gubitka energije u hidrauličnoj jedinici
Razumijevanje gdje nastaju gubici ključno je za poboljšanje učinkovitosti bilo koje hidrauličke pogonske jedinice. Gubici su raspoređeni na više točaka, a neke imaju daleko veći doprinos od drugih.
Prigušivanje i pad tlaka preko regulacijskih ventila
Upravljački ventili, ventili za smanjenje tlaka i ventili za regulaciju protoka uzrokuju pad tlaka dok ulje teče kroz njih. U mjernom ulaznom ili izlaznom krugu, razlika tlaka na regulacijskom ventilu pretvara se izravno u toplinu. U mnogim industrijskim sustavima, ovaj gubitak povezan s ventilom sam je odgovoran 15% do 30% ukupne ulazne energije . Sustav koji radi na 200 bara s regulacijskim ventilom koji uzrokuje pad od 30 bara troši 15% energije tlaka u toj točki prije nego što tekućina uopće stigne do aktuatora.
Pumpa fiksne zapremine radi punim kapacitetom pod djelomičnim opterećenjem
Jedna od najvećih neučinkovitosti u dizajnu tradicionalnih hidrauličkih pogonskih jedinica je korištenje pumpe fiksne zapremine koja uvijek daje maksimalni protok, čak i kada sustav treba samo djelić tog protoka. Višak protoka se zaobilazi natrag u rezervoar kroz ventil za smanjenje tlaka pri tlaku sustava — situacija se naziva "puhanje preko rasterećenja". Time se kontinuirano troši energija i stvara značajna količina topline. Studije su pokazale da HPU s fiksnom pumpom koja radi na 30% nazivnog opterećenja može gubiti 40% ili više ulazne snage samo u gubicima obilaznice.
Unutarnje curenje
Do unutarnjeg curenja dolazi unutar pumpi, motora, cilindara i ventila kada tekućina visokog tlaka zaobilazi brtve i zazore prema strani niskog tlaka. Dok je određeno unutarnje curenje normalno i neophodno za podmazivanje, prekomjerno curenje zbog istrošenosti ili prevelikih zazora smanjuje volumetrijsku učinkovitost. Crpka s 5% unutarnjeg propuštanja mora generirati 5% više protoka nego što je potrebno sustavu, trošeći dodatnu energiju samo za kompenzaciju. U istrošenim komponentama ovo curenje može narasti do 10–15%, što značajno smanjuje performanse sustava.
Gubici trenja cijevi i crijeva
Dok hidraulička tekućina teče kroz cijevi, crijeva i priključke, trenje stvara pad tlaka proporcionalan kvadratu brzine protoka. Premale cijevi tjeraju veće brzine, dramatično povećavajući gubitke. Preporučena najveća brzina protoka u tlačnim cjevovodima obično je 2–4 m/s , i u povratnim linijama 1–2 m/s . Sustavi s predugim cijevima, oštrim zavojima ili višestrukim spojevima mogu izgubiti 5–10% raspoloživog tlaka prije nego što tekućina dođe do aktuatora.
Proizvodnja topline i rashladno opterećenje
Svi gore navedeni gubici u konačnici se očituju kao toplina u hidrauličnoj tekućini. Temperatura tekućine mora se održavati unutar odgovarajućeg raspona - obično 40°C do 60°C za većinu mineralnih ulja — za očuvanje viskoznosti i sprječavanje degradacije. Kada je tekućina prevruća, viskoznost opada, curenje se povećava, a učinkovitost pumpe dodatno opada, stvarajući negativni ciklus miješanja. Energija koju troše rashladnici ulja (i njihovi ventilatori ili vodeni krugovi) povećava ukupnu potrošnju energije sustava, dodatno smanjujući neto učinkovitost iz perspektive operatera.
Kako pogoni promjenjive brzine dramatično poboljšavaju učinkovitost hidrauličke jedinice
Pojedinačna najutjecajnija nadogradnja dostupna za postojeću hidrauličku pogonsku jedinicu je dodavanje pogona s promjenjivom brzinom (VSD), koji se naziva i pogon s promjenjivom frekvencijom (VFD), na elektromotor. Umjesto stalnog rada motora pri punoj brzini i zaobilaženja prekomjernog protoka, VSD prilagođava brzinu motora u stvarnom vremenu kako bi točno odgovarao protoku i tlaku koje sustav zahtijeva.
Uštede energije ovim pristupom temelje se na zakonima afiniteta za crpke, koji to navode potrošnja energije varira s kubom brzine pumpe . Smanjenje brzine pumpe na 80% njezine nazivne brzine smanjuje potrošnju energije na približno 51% potrošnje pri punoj brzini. Smanjenje brzine na 60% smanjuje potrošnju energije na otprilike 22% punog opterećenja. Ovo su teoretske brojke, ali instalacije u stvarnom svijetu dosljedno pokazuju uštedu energije 30% do 60% u usporedbi s HPU-ima fiksne brzine koji rade na istom radnom ciklusu.
Studija slučaja iz tvornice za brizganje plastike koja je zamijenila HPU s fiksnom pumpom jedinicama koje pokreće VSD na 15 strojeva izvijestila je o prosječnoj godišnjoj uštedi električne energije od 42% po stroju, s rokovima povrata ispod 18 mjeseci po lokalnim cijenama električne energije. Smanjenje proizvodnje topline također je smanjilo vrijeme rada hladnjaka ulja i produljilo servisne intervale ulja.
Hidrauličke pogonske jedinice temeljene na VSD-u sada su standardne u mnogim industrijskim primjenama s velikim opterećenjem, uključujući:
- Strojevi za injekcijsko prešanje i puhanje
- Preše za štancanje i oblikovanje metala
- Strojevi za tlačni lijev
- Hidraulički sustavi stezanja CNC alatnih strojeva
- Oprema za brodsku palubu i hidraulički sustavi na moru
Uloga hidrauličke tekućine u učinkovitosti sustava
Odabir i uvjeti hidrauličke tekućine imaju izravan i mjerljiv utjecaj na učinkovitost hidrauličke pogonske jedinice. Viskoznost tekućine je kritični parametar. Ako je viskoznost previsoka, otpor pumpanja i trenje tekućine se povećavaju, povećavajući mehaničke gubitke. Ako je viskoznost preniska, povećava se unutarnje curenje, smanjujući volumetrijsku učinkovitost i potencijalno uzrokujući kontakt metala s metalom u pumpama i motorima.
Većina hidrauličkih sustava dizajnirana je oko ISO VG 46 ili ISO VG 68 mineralnog ulja, s optimalnim radnim prozorom viskoznosti obično između 25 i 54 cSt na radnoj temperaturi. Rad izvan ovog prozora — bilo zato što je sustav prehladan ili prevruć, ili zato što je korišten pogrešan stupanj — može smanjiti učinkovitost crpke za 3% do 8% .
Sintetičke hidrauličke tekućine, posebice ulja na bazi polialfaolefina (PAO), mogu ponuditi skromna poboljšanja učinkovitosti 1% do 3% u odnosu na konvencionalna mineralna ulja kroz bolje karakteristike viskoznosti i temperature i manje unutarnje trenje. Ti su dobici dosljedni u više neovisnih studija i podacima o ispitivanju proizvođača pumpi. Dok 1–3% zvuči skromno, u velikom industrijskom HPU-u koji kontinuirano troši 100 kW, to predstavlja 1000–3000 vata ušteđene energije — značajna količina tijekom godišnjeg radnog ciklusa.
Kontaminacija tekućinom jednako je važna. Čestice u hidrauličnoj tekućini ubrzavaju trošenje komponenti, povećavaju unutarnje curenje i začepljuju otvore ventila. Održavanje čistoće tekućine prema ISO 4406 kodu čistoće 17/15/12 ili bolje za većinu industrijskih HPU-a smatra se najboljom praksom. Sustavi s degradiranom tekućinom često pokazuju mjerljive padove volumetrijske učinkovitosti kako napreduje trošenje pumpe i ventila.
Usporedba učinkovitosti HPU-a s fiksnim i promjenjivim zapremninama
Mnoge male i srednje hidraulične pogonske jedinice koriste zupčaste ili krilne pumpe s fiksnim pomakom jer su jeftine, kompaktne i jednostavne za održavanje. Klipne pumpe promjenjivog volumena koštaju znatno više, ali usklađuju učinak s potražnjom, smanjujući gubitke u premosnici. Razlika u učinkovitosti između ova dva pristupa je najizraženija tijekom rada s djelomičnim opterećenjem.
| Radni uvjeti | Učinkovitost HPU-a fiksne zapremnine | HPU učinkovitost promjenjive zapremine | VSD varijabilna pumpa HPU učinkovitost |
| 100% opterećenja | 78–84% | 82–88% | 85-90% |
| 75% opterećenja | 62–70% | 78–86% | 84–90% |
| 50% opterećenja | 48–58% | 72–82% | 80–88% |
| 25% opterećenja | 30-42% | 60–72% | 72–84% |
Tablica 2: Približna ukupna usporedba učinkovitosti po razinama opterećenja za različite konfiguracije hidrauličke jedinice
Gornja tablica ilustrira zašto su HPU-ovi s fiksnom pumpom posebno neprikladni za aplikacije s promjenjivim ciklusima potražnje. Pri opterećenju od 25 %, jedinica fiksne zapremine može gubiti više od dvije trećine svoje ulazne energije, dok ekvivalentna jedinica varijabilne zapremine opremljena VSD-om zadržava znatno veći korisni izlazni udio.
Praktični koraci za poboljšanje učinkovitosti vaše hidraulične jedinice
Poboljšanje učinkovitosti postojeće hidrauličke jedinice ne zahtijeva uvijek potpunu zamjenu. Mnoge nadogradnje mogu se primijeniti postupno, s mjerljivim povratom ulaganja.
Revizija trenutne potrošnje energije
Prije bilo kakvih promjena, instalirajte mjerač snage na napajanje motora i zabilježite potrošnju tijekom cijelog ciklusa stroja. Usporedite izmjerenu krivulju snage s teoretskim minimumom koji zahtijeva profil opterećenja. Razlika između stvarne potrošnje i teorijskog minimuma predstavlja nadoknadive gubitke. U mnogim starijim HPU-ovima s fiksnom pumpom postoji ovaj razmak 25% do 45% ukupne potrošnje.
Odredite pravu veličinu pumpe i motora
Predimenzionirane pumpe i motori uobičajeni su u industrijskoj hidraulici jer inženjeri primjenjuju velikodušne faktore sigurnosti ili ponovno koriste postojeće komponente. Crpka koja radi na 40% svoje nazivne zapremine radi daleko od svoje točke najveće učinkovitosti. Usklađivanje zapremine pumpe sa stvarnim zahtjevima sustava - idealno radi na 70-90% nazivnog kapaciteta pri vršnom opterećenju - održava pumpu u najučinkovitijem rasponu.
Instalirajte pogon promjenjive brzine
Kao što je gore objašnjeno, ugradnja VSD-a na postojeći motor obično je pojedinačna nadogradnja s najvećim povratom ulaganja za bilo koju hidrauličku pogonsku jedinicu koja se koristi u aplikacijama s promjenjivim radnim uvjetima. Moderni VSD-ovi također nude mogućnost laganog pokretanja, smanjujući udarnu struju motora i mehaničke udare pri pokretanju, što produljuje radni vijek pumpe i motora.
Nadogradite na Load-Sensing Control
Hidraulički krugovi osjetljivi na opterećenje (LS) koriste pilot signal iz aktuatora za kontinuirano podešavanje izlaznog tlaka pumpe i protoka samo malo iznad onoga što zahtijeva opterećenje - obično 15–25 bara iznad tlaka opterećenja . Ovo eliminira velike granice tlaka i gubitke prigušenja koji se nalaze u krugovima s otvorenim središtem. Load-sensing sustavi su složeniji i skuplji za implementaciju, ali mogu smanjiti potrošnju energije sustava 20% do 40% u mobilnim i industrijskim primjenama s promjenjivim opterećenjima.
Smanjite tlak u sustavu na najmanju moguću mjeru
Mnogi hidraulički sustavi postavljeni su na više tlakove nego što aplikacija stvarno zahtijeva, bilo zbog originalnog pretjeranog inženjeringa ili zato što je radni tlak podignut kako bi se kompenzirale istrošene komponente. Svakih nepotrebnih 10 bara tlaka sustava predstavlja izgubljenu energiju u krugu s fiksnom pumpom. Sustavno preispitivanje postavki tlaka i njihovo smanjivanje na minimum koji pouzdano postiže potrebnu silu pokretača je besplatno ili jeftino poboljšanje učinkovitosti koje često donosi 5% do 15% ušteda energije.
Održavajte hidrauličku tekućinu i sustav filtriranja
Redovito uzorkovanje i analiza ulja, u kombinaciji s pravovremenim zamjenama filtera, održavaju hidrauličku tekućinu u optimalnom rasponu viskoznosti i sprječavaju abrazivno trošenje komponenti pumpe i ventila. Mnogi objekti na programima prediktivnog održavanja koji prate stanje tekućine pomno izvješćuju 10–20% dulji vijek trajanja komponenti i mjerljivo stabilniju učinkovitost sustava tijekom vremena u usporedbi s kalendarskim rasporedom izmjene ulja.
Izolirajte i upravljajte temperaturom tekućine
U hladnim okruženjima hidrauličnim sustavima treba više vremena da postignu radnu temperaturu, a tijekom tog razdoblja tekućina visoke viskoznosti povećava gubitke zbog trenja. Izoliranje stijenki spremnika ili korištenje termostatski kontroliranih predgrijača smanjuje vrijeme zagrijavanja i povezane gubitke učinkovitosti. U vrućim okruženjima, osiguravanje odgovarajuće veličine i održavanja izmjenjivača topline sprječava rad sustava iznad optimalnog raspona temperature, što bi inače ubrzalo curenje i bržu degradaciju tekućine.
Kako učinkovitost hidrauličke jedinice utječe na operativne troškove
Učinkovitost ima izravan i složen financijski utjecaj tijekom životnog vijeka hidrauličke pogonske jedinice. HPU od 50 kW koji radi na 65% ukupne učinkovitosti treba otprilike 76,9 kW električne energije za isporuku 50 kW korisnog hidrauličkog rada. Trebao bi samo isti HPU nadograđen na 82% učinkovitosti 61 kW ulazne snage — razlika od gotovo 16 kW.
Pri cijeni električne energije od 0,12 USD/kWh i 5000 radnih sati godišnje, ovih 16 kW razlike košta 9600 dolara godišnje . Tijekom životnog vijeka opreme od 10 godina, to je 96.000 dolara troškova električne energije koji se mogu izbjeći iz jednog HPU-a. Objekti s više hidrauličkih pogonskih jedinica, kao što se nalazi u pogonima za montažu automobila, ljevaonicama i teškim proizvodnim linijama, umnožavaju ovu brojku u skladu s tim.
Osim električne energije, manja učinkovitost znači više proizvodnje topline, što povećava troškove hlađenja, ubrzava razgradnju ulja, skraćuje vijek trajanja brtve i pumpe i povećava učestalost održavanja. Ukupni trošak vlasništva niskoučinkovitog HPU-a znatno je viši nego što sugerira njegova nabavna cijena.
Ključni čimbenici koji određuju učinkovitost bilo koje hidrauličke pogonske jedinice
Da sažmemo varijable koje određuju gdje se određena hidraulička pogonska jedinica nalazi u spektru učinkovitosti:
- Vrsta i stanje pumpe: Aksijalne klipne pumpe u dobrom stanju stalno nadmašuju zupčaste i krilne pumpe, posebno pri višim tlakovima.
- Pogonski sustav: Motori opremljeni VSD-om pružaju najbolju učinkovitost pri djelomičnom opterećenju i sada se smatraju standardnim u energetski osviještenim instalacijama.
- Kontrolna arhitektura: Sustavi osjetljivi na opterećenje i kompenzirani tlak smanjuju gubitke prigušenja u usporedbi s krugovima otvorenog središta s fiksnim tlakom.
- Postavka tlaka sustava: Niži tlakovi smanjuju gubitke premosnice i stvaranje topline u sustavima s fiksnom pumpom.
- Vrsta i stanje tekućine: Ispravan stupanj, čista tekućina u dobrom stanju održava curenje i gubitke trenja na minimalnim vrijednostima.
- Dizajn cijevi: Ispravno dimenzionirane, kratke cijevi niskog otpora minimaliziraju pad tlaka zbog trenja.
- Radna temperatura: Održavanje tekućine unutar optimalnog raspona viskoznosti (obično 40–60°C) čuva i volumetrijsku i mehaničku učinkovitost.
- Stanje istrošenosti komponente: Istrošene pumpe, cilindri i ventili povećavaju unutarnje curenje, smanjujući volumetrijsku učinkovitost tijekom vremena.
Sustavno rješavanje svih ovih čimbenika — putem pametnog početnog dizajna i dosljednog održavanja — ono je što razlikuje hidrauličku pogonsku jedinicu koja radi s 85% učinkovitosti od one koja se bori da postigne 65%.
