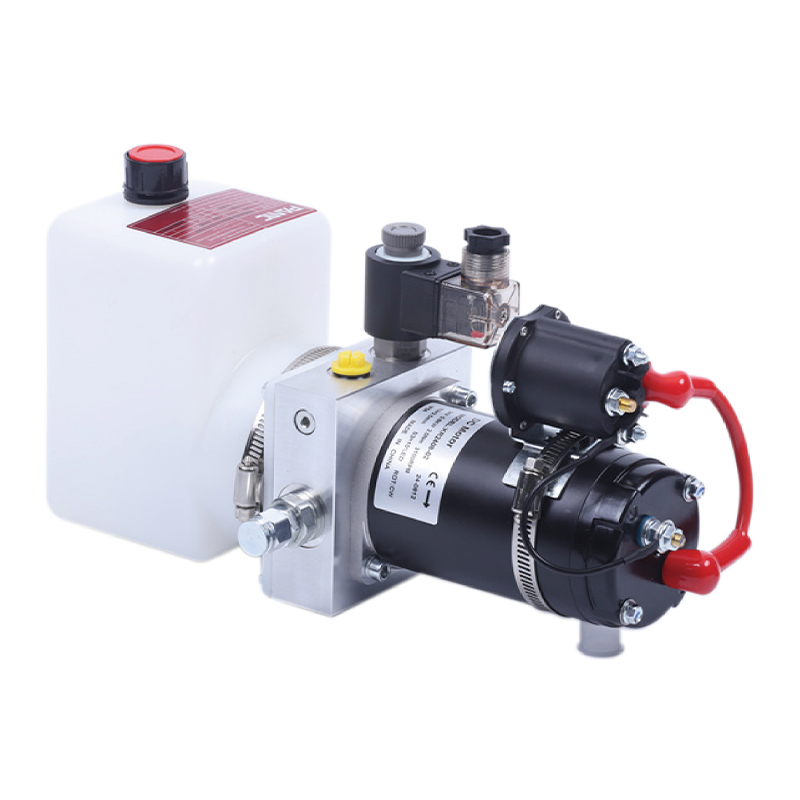

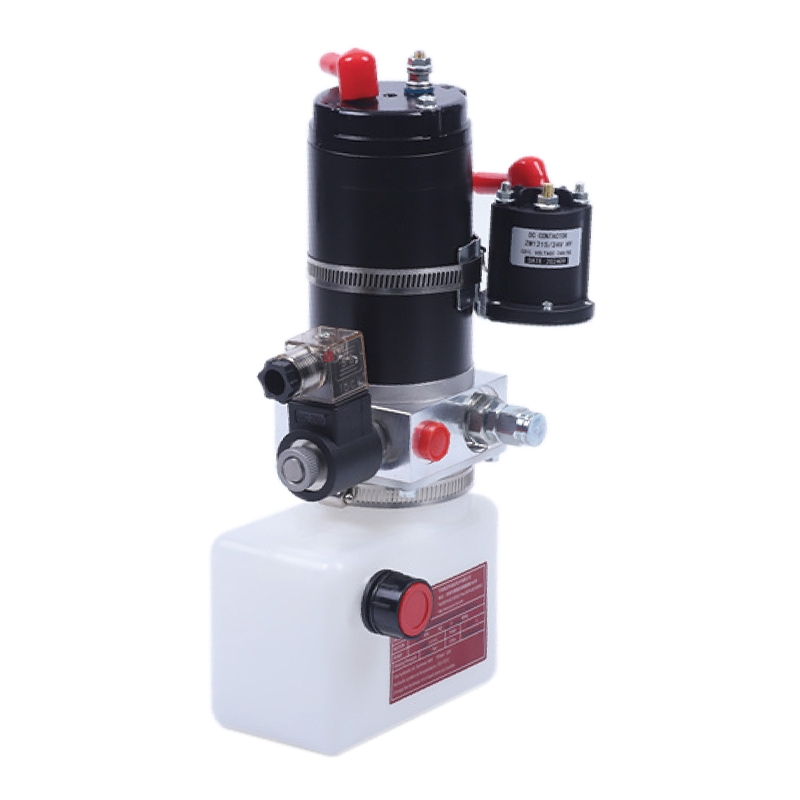

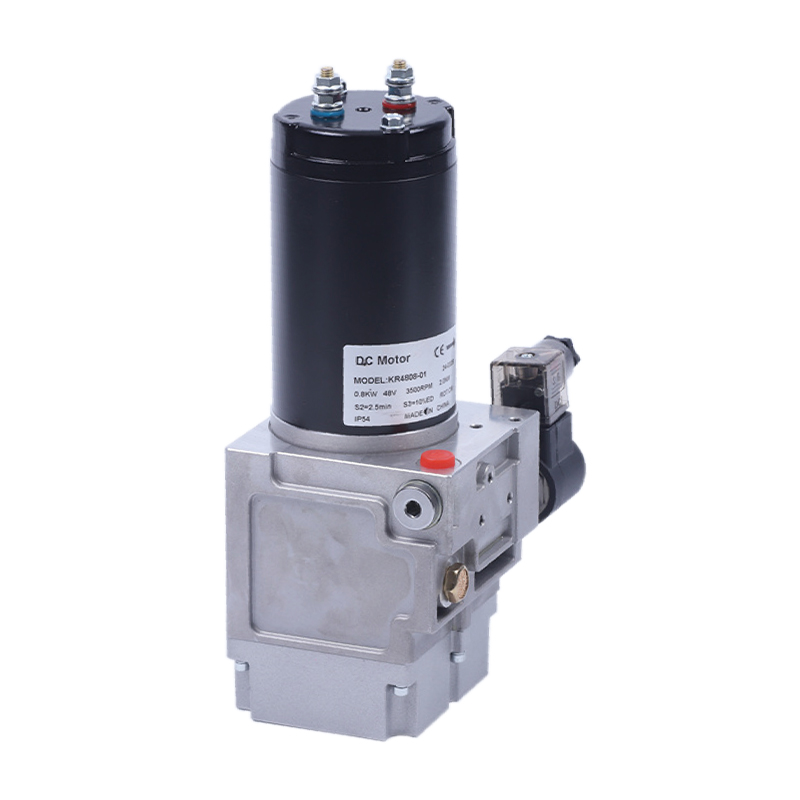

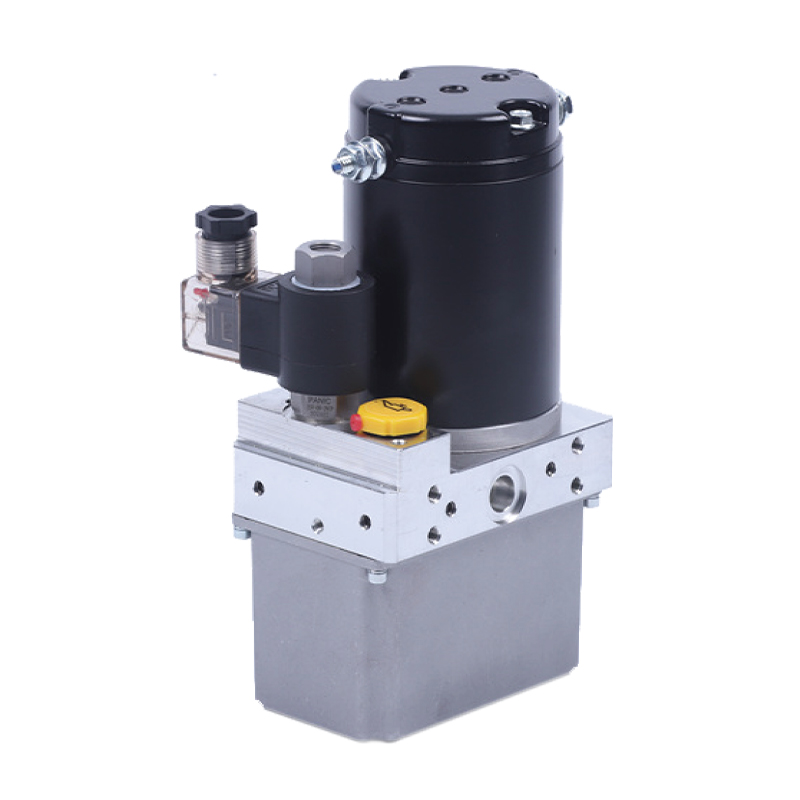

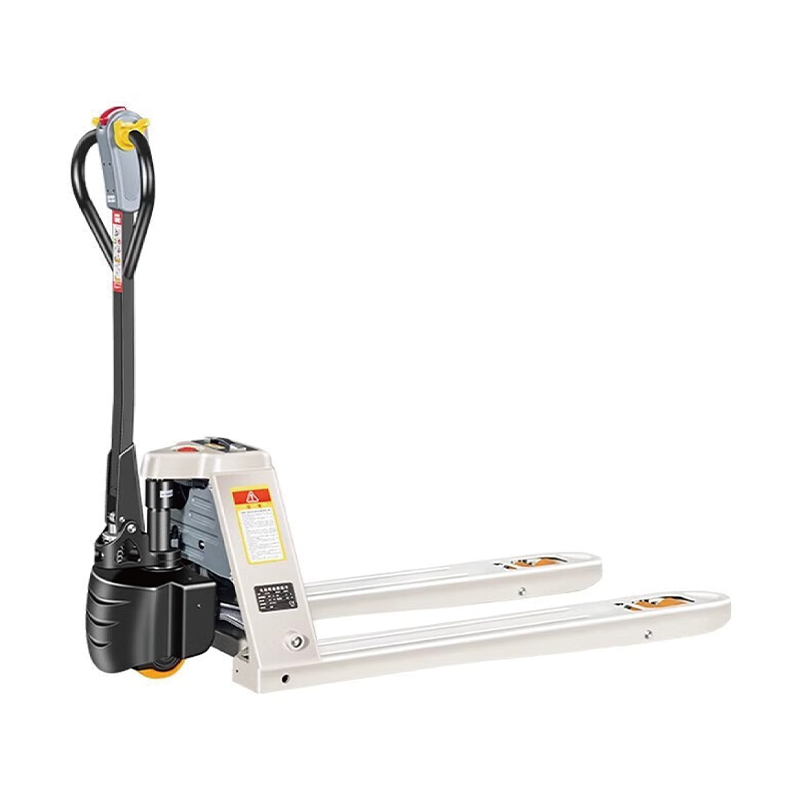

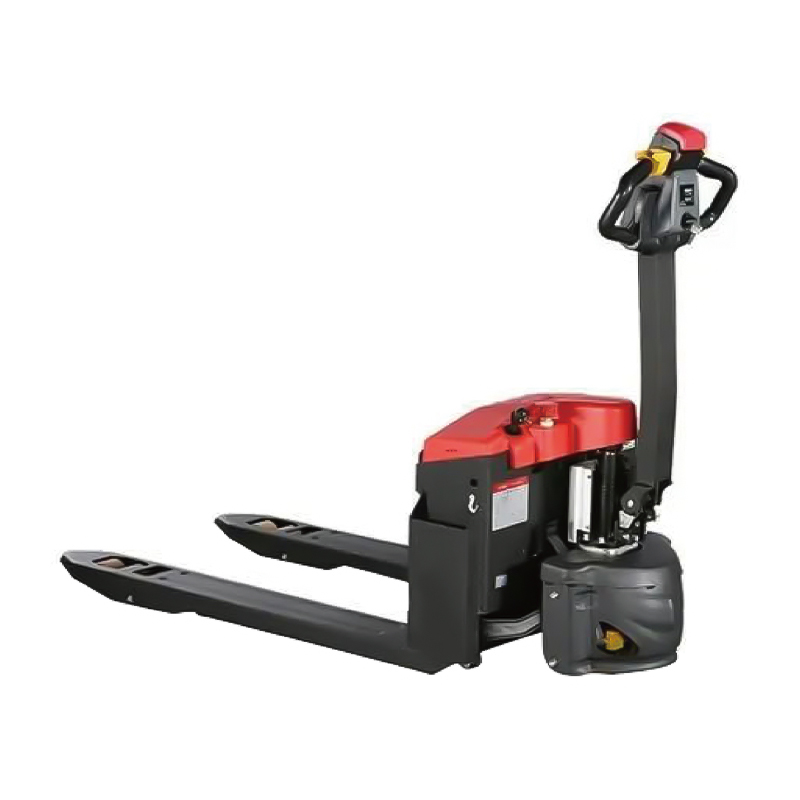

Hidraulična jedinica za mini paletni viličar

Ova hidraulična pogonska jedinica posebno je dizajnirana za sve električne paletne viličare. Sastoji se od visokonaponske zupčaste pumpe, istosmjernog motora s trajnim magnetom i središnjeg bloka ventila. Ventil uloška i spremnik za ulje su integrirani. Pokrenite motor da raste, otvorite solenoidni ventil da pada. Ugrađeni prigušni ventil za kompenzaciju tlaka kontrolira brzinu spuštanja. S dodatnim motorom od 0,3-0,8 kw, dodatnim naponom 12-48 V, spremnikom za ulje od željeza i plastike po izboru.

Zatražite ponudu

Prethodni post Prijenosna jedinica za napajanje slagača

Sljedeći post Nema sljedećeg članka

Parametar
Kontaktirajte nas

DETALJAN UVOD

Ovaj mini paletni viličar sastoji se od visokotlačne pumpe, istosmjernog motora s permanentnim magnetom, solenoidnog ventila i središnjeg bloka. Postoji više načina ugradnje poput okomite, vodoravne i bočne ugradnje, koje mogu zadovoljiti ugradnju raznih malih električnih noćnih kamiona. Napon i snaga motora mogu se prilagoditi prema zahtjevima kupca.

Jedinica pogona elektromotora viličara dovodi ulje u cilindar kroz visokotlačnu uljnu cijev, a cilindar se podiže. Motor je isključen i elektromagnetski ventil je uključen. Cilindar se spušta. Brzina spuštanja može biti opremljena protočnim ventilima različitih protoka prema zahtjevima kupca.

Pogonski motor s trajnim magnetom ove hidraulične pogonske jedinice mini paletnog viličara ima visoku učinkovitost, manje zagrijavanja i mali rizik od kvara. Može kontinuirano i stabilno davati snagu i prilagođavati se operacijama visokog intenziteta.

Hidraulična pogonska jedinica od aluminijske legure ovog proizvoda male je veličine, male težine, jednostavna za instalaciju i održavanje i ima nisku razinu buke u dizajnu koji se montira na vrhu.

POSEBNE NAPOMENE

Jedinica za napajanje je radni sustav S3 i ne može raditi kontinuirano. Pokreće se za 10 sekundi i zaustavlja se za 90 sekundi.

Prije ugradnje provjerite jesu li hidrauličke komponente kao što su cilindar za ulje, cijev za ulje i spoj bez nečistoća.

Viskoznost hidrauličkog ulja mora biti 15-68st. Ljeti se preporučuje hidrauličko ulje protiv trošenja br. 46, a zimi hidraulično ulje br. 32 za niske temperature.

Nakon prvog pokretanja operativnog sustava, provjerite ima li dovoljno ulja u spremniku za ulje, obično 2/3 spremnika za ulje.

Nakon što se sustav koristi prvih 100 sati, potrebno je zamijeniti hidrauličko ulje, a zatim se hidrauličko ulje mijenja svakih 3000 sati.

SHEMATSKI DIJAGRAM

TEHNIČKI PODACI

(Hidraulička pogonska jedinica 1 za mini paletne viličare)

Model	Volt	Vlast	Ubrzati	Istisnina	Pritisak	Tenk	Napon elektromagnetskog ventila
PNC-O.8-D24-0,5/0,65-18-0,7/W-Y2	24VDC	0,8KW	3400 okretaja u minuti	0,65CC/REV	18MPA	0,7L	24VDC
PNC-0,8-D48-0,5/0,65-18-0,7/W-Y2	48VDC	0,8KW	3100 okretaja u minuti	0,65CC/REV	18MPA	0,7L	48VDC

(Hidraulička pogonska jedinica 2 za mini paletne viličare)

Model	Volt	Vlast	Ubrzati	Istisnina	Pritisak	Tenk	Napon elektromagnetskog ventila
PNC-0,8-D24-0,5/1,0-13-0,7/W-Y2	24VDC	0,8KW	3400 okretaja u minuti	0 . 65CC/REV	13MPA	0 ,7L	24VDC
PNC-0,8-D48-0,5/0,65-13-0,7/W-Y2	48VDC	0,8KW	3100 okretaja u minuti	1 . oCC/REV	13MPA	0 ,7L	48VDC

(Hidraulička pogonska jedinica 3 za mini paletne viličare)

Model	Volt	Vlast	Ubrzati	Istisnina	Pritisak	Tenk	Napon elektromagnetskog ventila
PNC-0,8-D24-0,5/0,38-23-0,5/W-Y2	24VDC	0,8KW	3400 okretaja u minuti	0,38CC/REV	23MPA	0,5L	24VDC
PNC-0,8-D48-0,5/0,38-23-0,5/W-Y2	48VDC	0,8KW	3100 okretaja u minuti	0,38CC/REV	23MPA	0,5L	48VDC

(Mini paletni viličar, hidraulična pogonska jedinica 4)

Model	Volt	Vlast	Ubrzati	Istisnina	Pritisak	Tenk	Napon elektromagnetskog ventila
PNC-0,8-D24-0,5/0,38-23-0,4/W-Y2	24VDC	0,8KW	3400 okretaja u minuti	0,38CC/REV	23MPA	0,4L	24VDC
PNC-0,8-D48-0,5/0,38-23-0,4/W-Y2	48VDC	0,8KW	3100 okretaja u minuti	0,38CC/REV	23MPA	0,4L	48VDC

(Mini paletni viličar, hidraulična pogonska jedinica 5)

Model	Volt	Vlast	Ubrzati	Istisnina	Pritisak	Tenk	Napon elektromagnetskog ventila
PNC-0,8-D24-0,5/0,65-16-1,5/L-Y2	24VDC	0,8KW	3400 okretaja u minuti	0,65CC/REV	16MPA	1,5L	24VDC
PNC-1.2-D24-0.5/0.88-16-1.5/L-Y2	24VDC	1,2 KW	3800 okretaja u minuti	0,88CC/REV			24VDC
PNC-0,8-D48-0,5/0,65-16-1,5/L-Y2	48VDC	0,8KW	3100 okretaja u minuti	0,65CC/REV			48VDC

Napomena: ako trebate parametre sustava kao što su pumpa, tlak i snaga motora s različitim protokom, obratite se našem prodavaču.
