Kako radi hidraulička pogonska jedinica: Potpuni vodič

Kako radi hidraulična pogonska jedinica: Kratak odgovor

A hidraulični agregat (HPU) radi pomoću elektromotora ili motora s izgaranjem za pogon hidrauličke pumpe, koja izvlači tekućinu iz spremnika i tlači je. Ta tekućina pod tlakom se zatim usmjerava kroz regulacijske ventile na aktuatore - cilindre ili hidraulične motore - koji pretvaraju energiju tekućine u mehaničku silu ili gibanje. Nakon što tekućina završi svoj rad, vraća se u rezervoar, gdje se filtrira i hladi prije nego što se ciklus ponovi.

Ovaj proces zatvorene petlje omogućuje kompaktnoj jedinici generiranje ogromne sile. Standardni industrijski HPU koji radi na 3000 PSI (207 bara) može isporučiti desetke tisuća funti sile guranja ili povlačenja kroz relativno mali cilindar, zbog čega hidraulički sustavi ostaju dominantan izbor u teškoj opremi, proizvodnim prešama, zemaljskoj potpori u zrakoplovstvu i pomorskim aplikacijama.

Osnovne komponente a Hidraulička pogonska jedinica

Razumijevanje rada hidrauličke pogonske jedinice počinje saznavanjem što svaka glavna komponenta radi. Svaki HPU - od stolne jedinice od 1 galona do industrijskog agregata od 500 galona - sadrži iste temeljne građevne blokove.

Spremnik (hidraulički spremnik)

U spremniku se skladišti dovod hidrauličke tekućine. To nije samo pasivni spremnik. Dobro dizajniran spremnik dopušta uvučenom zraku da izađe iz tekućine koja se vraća, osigurava dovoljno površine za odvođenje topline i koristi unutarnje pregrade za odvajanje povratnog voda od usisnog otvora pumpe. Ovo odvajanje sprječava da vruća, gazirana povratna tekućina odmah ponovno uđe u pumpu. Opća pravila za određivanje veličine spremnika sugeriraju volumen tekućine jednak tri do pet puta veći od protoka pumpe po minuti , iako sustavi s visokim radnim ciklusom često zahtijevaju više.

Glavni pogon (električni motor ili motor)

Glavni pokretač daje mehaničku energiju koja pokreće pumpu. U industrijskim i stacionarnim primjenama, a trofazni elektromotor izmjenične struje je standardna, obično u rasponu od 1 KS za male preše do više od 200 KS za velike hidraulične preše ili strojeve za injekcijsko prešanje. Mobilna oprema — bageri, mini utovarivači, dizalice — koristi dizelski motor vozila kao glavni pokretač, s priključkom snage (PTO) koji ga povezuje s hidrauličnom pumpom.

Hidraulička pumpa

Pumpa je srce hidrauličke jedinice. Ne stvara pritisak - stvara protok. Tlak se razvija samo kada to strujanje naiđe na otpor (opterećenje). Dominiraju tri vrste pumpi:

• Zupčaste pumpe: Jednostavan, pristupačan i tolerantan na kontaminaciju. Fiksni pomak. Uobičajeno u cjepačima drva, kiperima i jeftinim agregatima. Tipična učinkovitost: 80–85%.
• Krilne pumpe: Tiši rad i dobra volumetrijska učinkovitost. Koristi se u alatnim strojevima i industrijskoj opremi koja zahtijeva glatke, tihe performanse.
• Klipne pumpe: Mogućnost visokog tlaka (do 6000 PSI i više), opcije promjenjivog pomaka i visoka učinkovitost (90–95%). Standardni izbor za zahtjevne primjene poput hidrauličkih preša, injekcijskog prešanja i zrakoplovstva.

Kontrolni ventili

Kontrolni ventili upravljaju kuda ide tekućina, kojom brzinom se kreće i koliki je tlak dopušten. Tri su glavne kategorije:

• Upravljački ventili (DCV): Odredite koji priključak pokretača prima tekućinu pod tlakom, a koji se vraća u spremnik. DCV pogonjeni solenoidima omogućuju daljinsko ili automatizirano upravljanje.
• Ventili za kontrolu tlaka: Uključite sigurnosne ventile (koji postavljaju maksimalnu granicu tlaka sustava), ventile za smanjenje tlaka i sekvencijske ventile. Rasterećeni ventil kritičan je sigurnosni uređaj — bez njega bi blokirani aktuator mogao stvarati pritisak sve dok nešto katastrofalno ne otkaže.
• Ventili za kontrolu protoka: Regulirajte brzinu aktuatora ograničavanjem ili mjerenjem protoka tekućine. Ovo je način na koji operateri kontroliraju brzinu izvlačenja i uvlačenja cilindara.

Pokretači

Aktuatori su izlazni uređaji koji pretvaraju snagu hidrauličke tekućine natrag u mehanički rad. Hidraulički cilindri proizvesti linearnu silu i gibanje — produžiti ili uvući šipku. Hidraulički motori proizvode rotacijsko gibanje i moment. Odabir u potpunosti ovisi o vrsti pokreta koju aplikacija zahtijeva.

Sustav filtracije

Kontaminacija je uzrok broj jedan kvara hidrauličkih komponenti - istraživanja industrije dosljedno pripisuju 70–80% hidrauličkih kvarova do kontaminacije tekućine. Filtri su postavljeni na usis (za zaštitu pumpe), tlak (za zaštitu nizvodnih komponenti) i povrat (za čišćenje tekućine prije nego što ponovno uđe u spremnik). Ocjene filtera izražene su u mikronima; većina sustava cilja na razinu čistoće ISO 4406 klase 16/14/11 ili bolju.

Izmjenjivač topline ili hladnjak

Hidraulički sustavi stvaraju toplinu — otprilike 25–30% ulazne snage obično se gubi kao toplina u standardnom sustavu. Tekućina koja radi na temperaturama iznad 180°F (82°C) brzo se razgrađuje, ubrzavajući trošenje brtve i oksidaciju. Zračni hladnjaci ili vodeno hlađeni izmjenjivači topline obično održavaju temperaturu tekućine unutar preporučenog radnog raspona 100°F do 140°F (38°C do 60°C) .

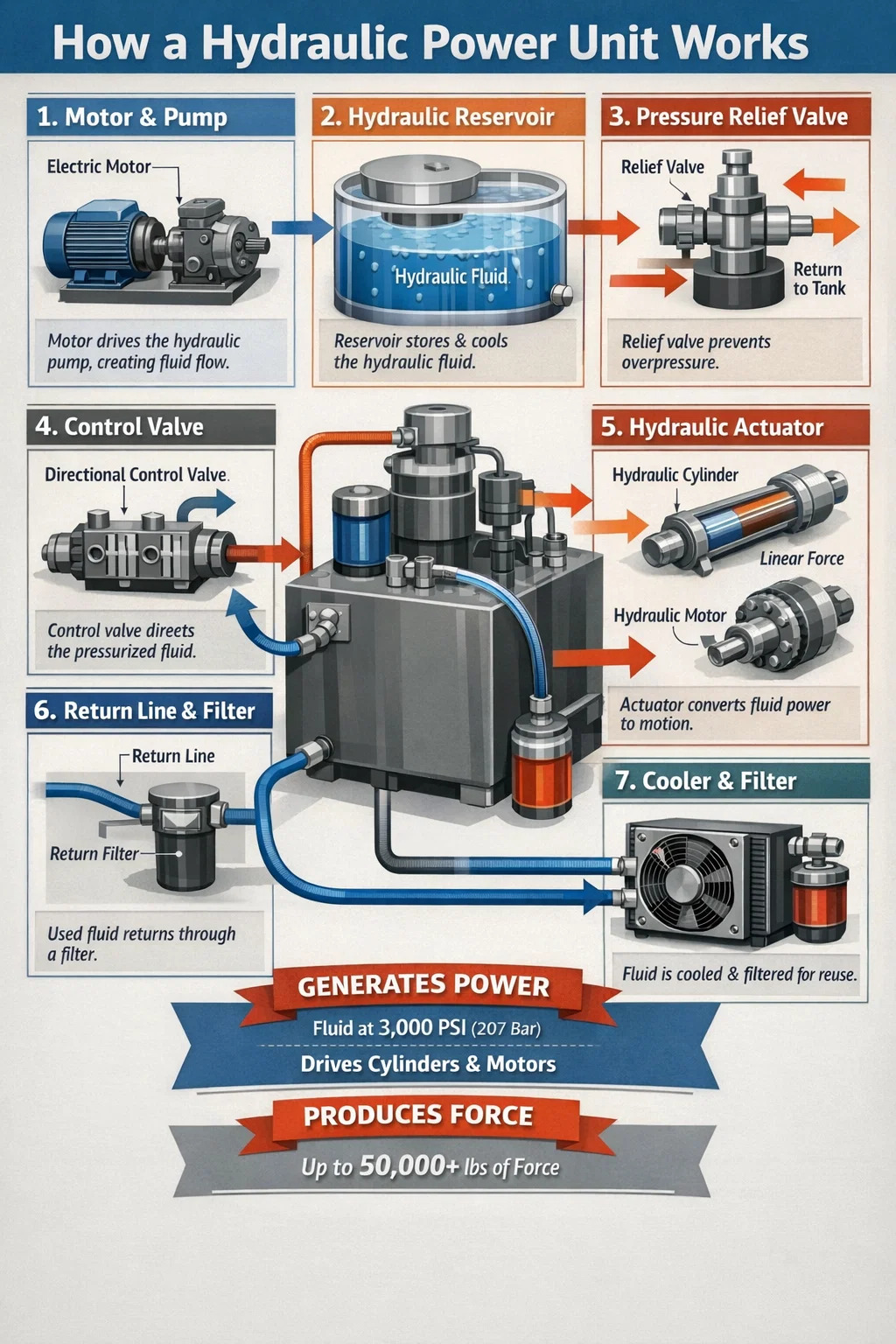

Radni ciklus hidrauličke pogonske jedinice korak po korak

Raščlanjivanje radnog ciklusa jasno pokazuje kako točno hidraulični agregat radi od početka do kraja:

1. Motor se pokreće, pumpa se okreće: Glavni motor vrti pumpu. Unutarnja geometrija crpke - zaprežni zubi zupčanika, rotirajući klipovi ili klizne lopatice - stvara komore koje se šire i skupljaju koje izvlače tekućinu iz rezervoara kroz usisni vod.
2. Tlak tekućine: Crpka tjera tekućinu u tlačni vod brzinom protoka određenom zapreminom pumpe i brojem okretaja u minuti. Tlak raste kako tekućina nailazi na otpor — težinu tereta, zatvoreni ventil ili silu potrebnu za pomicanje aktuatora.
3. Sigurnosni ventil održava ograničenje sustava: Ako tlak premaši postavku sigurnosnog ventila (npr. 3000 PSI), ventil se otvara i zaobilazi višak protoka natrag u spremnik, štiteći sve komponente.
4. Usmjereni ventil usmjerava tekućinu: Operater ili upravljački sustav pokreće solenoid, pomičući usmjerni ventil. Tekućina pod tlakom usmjerava se na jedan otvor cilindra ili motora.
5. Pokreti aktuatora: Tlak tekućine koji djeluje na područje klipa stvara silu (Sila = Tlak × Površina). Cilindar promjera 4 inča pri 2500 PSI proizvodi približno 31,400 lbf sile potiska .
6. Povratna tekućina teče natrag: Tekućina istisnuta sa suprotne strane pokretača putuje natrag kroz usmjerni ventil i povratni vod u spremnik, prolazeći kroz povratni filtar.
7. Tekućina se hladi i filtrira: U rezervoaru se tekućina taloži, oslobađa uvučeni zrak i hladi se. Tada je spreman za ponovno uvlačenje u usisni vod za sljedeći ciklus.

Vrste hidrauličkih pogonskih jedinica i njihove radne razlike

Ne rade sve hidrauličke pogonske jedinice interno na isti način. Odabir dizajna značajno utječe na performanse, učinkovitost i prikladnost primjene.

Sustavi pumpi promjenjivog volumena

U HPU promjenjivog volumena, crpka automatski prilagođava svoj izlazni protok kako bi odgovarala zahtjevima sustava. Kada je aktuator u položaju i nema potrebe za pomicanjem, pumpa ispušta struju i isporučuje samo dovoljan protok za održavanje tlaka. To dramatično smanjuje proizvodnju topline i potrošnju energije u usporedbi sa sustavima fiksne zapremine koji kontinuirano zaobilaze višak protoka preko sigurnosnog ventila. Dobro implementirani sustavi promjenjivog pomaka mogu smanjiti potrošnju energije za 30–50% u odnosu na usporedive dizajne s fiksnim pomakom.

HPU-ovi pogona promjenjive brzine

Umjesto mijenjanja zapremine pumpe, VSD hidraulička pogonska jedinica mijenja brzinu motora putem pogona s promjenjivom frekvencijom (VFD). Kada potražnja padne, motor usporava umjesto da pumpa zaobiđe protok. Ovi sustavi su sve popularniji u modernim industrijskim postrojenjima jer smanjuju i troškove energije i razine buke — HPU pogonjen VSD-om u mirovanju može raditi na ispod 65 dB(A) , u usporedbi sa 75–80 dB(A) za konvencionalnu jedinicu pri punoj brzini.

Hidraulička tekućina: medij koji omogućuje da sve funkcionira

Hidraulička tekućina čini mnogo više od prijenosa pritiska. Podmazuje svaku unutarnju komponentu pumpe i motora, odvodi toplinu s točaka trenja, sprječava koroziju i brtvi zazore između pokretnih dijelova. Odabir i održavanje prave tekućine jednako je važno kao i odabir prave pumpe.

Viskoznost i njen utjecaj

Viskoznost je najvažnije svojstvo fluida u hidrauličkom sustavu. ISO VG 46 mineralno ulje je najčešći izbor za industrijske HPU-ove koji rade u okruženjima normalne temperature. Preniska viskoznost uzrokuje povećano unutarnje curenje pumpe i ubrzano trošenje. Previsoka viskoznost povećava otpor, stvara više topline i može izgladniti pumpu pri hladnom pokretanju. Većina sustava specificira raspon viskoznosti od 25–54 cSt na radnoj temperaturi .

Vrste tekućina koje se koriste u hidrauličkim pogonskim jedinicama

• Mineralno ulje: Standard za većinu industrijskih i mobilnih aplikacija. Dobra mazivost, široko dostupan, isplativ. Nije prikladno tamo gdje je rizik od požara značajan.
• Vatrootporne tekućine (HFA, HFB, HFC, HFD): Potreban u čeličanama, operacijama tlačnog lijevanja i drugim okruženjima s visokim temperaturama. Voda-glikol i tipovi sintetičkih estera su najčešći.
• Biorazgradive tekućine: Na bazi biljnog estera ili polialkilen glikola (PAG). Obavezno u ekološki osjetljivim aplikacijama — šumarska oprema, platforme na moru, izgradnja plovnih putova.
• Tekućine fosfatnih estera: Koristi se u hidrauličkim sustavima komercijalnog zrakoplovstva zbog njihove izvrsne vatrootpornosti i stabilnosti pri visokim radnim pritiscima (do 3000 PSI u zrakoplovnim sustavima).

Uobičajene primjene koje se oslanjaju na hidraulične pogonske jedinice

Razlog zašto se hidrauličke pogonske jedinice koriste u tolikom broju industrija svodi se na jednu ključnu prednost: nijedna druga tehnologija ne pruža usporedivu gustoću sile po istoj cijeni . Hidraulička pogonska jedinica od 10 KS može generirati preko 50.000 lbf sile kroz skromni cilindar. Električni linearni aktuator ekvivalentnog kapaciteta sile koštao bi nekoliko puta više i zauzimao bi daleko više prostora.

Industrijska proizvodnja

Hidraulični strojevi za prešanje su okosnica metalnog štancanja, kovanja i oblikovanja. Hidraulička preša od 500 tona koristi HPU koji isporučuje protok od 3000–5000 PSI za razvoj tonaže potrebne za oblikovanje čeličnih komponenti. Strojevi za injekcijsko prešanje koriste HPU za generiranje sile stezanja — uobičajeno 100 do 6.000 tona — koji drži polovice kalupa zajedno tijekom brizganja plastike.

Građevinska i mobilna oprema

Svaki bager, buldožer i dizalica oslanjaju se na hidrauličku snagu. Bager srednje veličine (klasa od 20 tona) obično nosi HPU za isporuku 50–80 galona u minuti na 5000 PSI za istovremeno pokretanje funkcija grane, ruke, žlice i ljuljačke. Kompaktno pakiranje HPU-a omogućuje da se sva ova snaga upakira unutar okretnog okvira stroja.

Zrakoplovstvo i obrana

Komercijalni zrakoplovi koriste ugrađene hidraulične pogonske jedinice — često zvane hidraulični pogonski agregati — za upravljanje površinama za upravljanje letom, stajnim trapom i reverzerima potiska. Hidraulički sustav Boeinga 737 radi na 3000 PSI i koristi dva neovisna sustava pumpi pokretanih motorom plus električne pomoćne pumpe. Vojna vozila koriste HPU za rotaciju kupole, niveliranje ovjesa i pozicioniranje sustava naoružanja.

Marine and Offshore

Brodski kormilarski sustavi (hidraulični kormilarski uređaji), palubne dizalice, sidrena vitla i pučinski sustavi za sprječavanje eksplozije (BOP) koriste namjenske HPU-ove. Podmorski sustavi kontrole BOP-a koriste HPU-ove koji mogu raditi na 5000 PSI , s baterijama akumulatora koje osiguravaju mogućnost zatvaranja u hitnim slučajevima čak i ako glavno napajanje nestane.

Rukovanje i podizanje materijala

Utovarni mostovi, dizalice sa škarama, dizalice za vozila i kompaktori za kamione za smeće koriste male do srednje HPU-ove. Automobilsko dizalo s dva stupa za 10 000 lbs obično koristi a 2 HP, 2 galona HPU radi na 2.500–3.000 PSI — pokazujući kako skromna jedinica može podnijeti znatna opterećenja kada se primijeni odgovarajuća veličina cilindra.

Tlak, protok i snaga: fizika iza hidrauličke sile

Praktično razumijevanje temeljne fizike pomaže operaterima i inženjerima da pravilno dimenzioniraju sustave i učinkovito dijagnosticiraju probleme.

Pascalov zakon je temeljni princip: pritisak koji se primjenjuje na zatvorenu tekućinu prenosi se jednako u svim smjerovima kroz tekućinu. To je ono što omogućuje maloj pumpi da generira ogromnu silu kroz cilindar velikog promjera — tlak je isti na izlazu pumpe i na prednjoj strani klipa cilindra, ali se sila množi s većom površinom.

Ključne hidrauličke formule koje upravljaju radom hidrauličke pogonske jedinice:

• Sila (lbf) = Tlak (PSI) × Površina (in²): Cilindar promjera 5 inča (površina = 19,6 in²) pri 3,000 PSI stvara 58,800 lbf sile potiska.
• Protok (GPM) = Zapremina (in³/okretaj) × RPM ÷ 231: Zupčasta pumpa s zapreminom od 1,5 in³/okretaj pri 1800 okretaja u minuti daje približno 11,7 GPM.
• Hidraulička konjska snaga = Tlak (PSI) × Protok (GPM) ÷ 1,714: Sustav koji radi na 3000 PSI i 10 GPM zahtijeva približno 17,5 hidrauličkih konjskih snaga. S tipičnom učinkovitošću pumpe i motora, stvarna snaga motora je otprilike 20-22 KS.
• Brzina cilindra (in/min) = protok (in³/min) ÷ površina (in²): Veći protok znači brže kretanje aktuatora; cilindri većeg promjera kreću se sporije za isti protok.

Uobičajeni problemi hidrauličke pogonske jedinice i što ih uzrokuje

Čak će i dobro dizajniran HPU s vremenom razviti probleme. Poznavanje simptoma i temeljnih uzroka ubrzava dijagnozu i smanjuje zastoje.

Pregrijavanje

Prekoračenje temperature tekućine 180°F (82°C) je najčešći operativni problem. Uzroci uključuju premali hladnjak, začepljena rebra hladnjaka, prekomjerno unutarnje curenje preko istrošenih komponenti (koje pretvara energiju tlaka u toplinu) ili sigurnosni ventil postavljen previsoko za kontinuirani rad. Svaki porast od 18°F (10°C) iznad preporučenog raspona temperature otprilike udvostručuje brzinu oksidacije tekućine i degradacije brtve.

Spor ili slab rad pokretača

Sporo produljenje cilindra u kombinaciji s normalnim tlakom sustava obično ukazuje na problem s protokom — istrošenu pumpu, začepljeno usisno sito ili djelomično zatvoren usisni zaporni ventil. Slaba sila pri normalnom protoku ukazuje na nedovoljan tlak — provjerite postavku sigurnosnog ventila i potražite unutarnju premosnicu cilindra (istrošene brtve klipa). Pumpa koja isporučuje manje od 85% nazivnog protoka pri radnom tlaku obično treba zamijeniti ili obnoviti.

Pretjerana buka

Kavitacija - gdje pumpa ne može dobiti odgovarajuću opskrbu tekućinom - proizvodi prepoznatljiv zvuk vrištanja ili škripanja. Uzrokuje brzo oštećenje pumpe. Uzroci uključuju začepljen usisni filtar, previsoku viskoznost tekućine za uvjete (osobito pri hladnom pokretanju) ili usisni vod koji je premalen ili predug. Prozračivanje, uzrokovano ulaskom zraka kroz labave priključke na usisnoj strani, proizvodi drugačiji zvuk — više od cviljenja ili zveckanja — i uzrokuje spužvasto ponašanje aktuatora.

Vanjsko curenje

Curenje hidrauličke tekućine predstavlja i problem održavanja i sigurnosnu opasnost. Brtve se stvrdnu i popucaju kada su izložene toplini i kontaminiranoj tekućini. Visokotlačna hidraulička tekućina koja se ubrizgava kroz kožu iz otvora u crijevu je hitna medicinska pomoć — može izazvati ozbiljno uništenje tkiva čak i kada se početna rana čini neznatnom. Redoviti pregled i zamjena crijeva prema rasporedu (obično svakih 4-6 godina, bez obzira na izgled) standardna je praksa u programima odgovornog održavanja.

Tlak ne dostiže zadanu vrijednost

Ako sustav ne može postići postavljeni tlak, sigurnosni ventil je možda zaglavio otvoren, pogrešno postavljen ili istrošen. Unutarnje trošenje crpke koje uzrokuje pretjeranu premosnicu još je jedan čest uzrok. Najprije sustavno provjerite sigurnosni ventil — izolirajte ga i izravno ispitajte izlazni tlak pumpe. Dobra pumpa bi trebala lako postići 110–120% nazivnog tlaka sustava u testu mrtve glave prije nego što se otvori sigurnosni ventil.

Održavanje hidrauličke pogonske jedinice: što zapravo produljuje vijek trajanja

Pravilno održavana hidraulična pogonska jedinica može isporučiti 20 000 sati radnog vijeka za rezervoar, ventile i glavne strukturne komponente. Pumpe u čistim sustavima s dobro održavanom tekućinom rutinski dosegnu 10 000–15 000 sati. Zanemareni sustavi mogu katastrofalno otkazati u roku od 2000 sati.

• Uzorkovanje i analiza tekućine: Uzmite uzorke ulja svakih 500–1000 sati i pošaljite ih u laboratorij za analizu tekućina. Broj čestica, sadržaj vode, viskoznost i koncentracije metala koji se troše otkrivaju probleme tjednima ili mjesecima prije nego što postanu katastrofalni kvarovi. Ovo je jedina dostupna praksa održavanja s najvećim povratom ulaganja.
• Zamjena filtera: Zamijenite povratne i tlačne filtre u intervalima koje je preporučio proizvođač ili kada indikatori diferencijalnog tlaka pokažu ograničenje — što god nastupi prije. Nikada nemojte zaobići filtar kako biste produljili intervale izmjene.
• Održavanje odzračnika: Odzračnik spremnika sprječava ulazak atmosferske prašine u spremnik kako se razina tekućine mijenja. Začepljeni odzračnik zapravo može stvoriti kavitaciju pumpe stvaranjem vakuuma u spremniku. Zamijenite odzračivače kod svake druge izmjene ulja.
• Intervali izmjene tekućine: U tipičnom industrijskom servisu s mineralnim uljem, potpuna izmjena tekućine svakih 2000–4000 sati razumna je osnova. Okoline s visokom temperaturom ili visokom kontaminacijom zahtijevaju češće promjene. Neka podaci analize tekućine upravljaju rasporedom umjesto fiksnih kalendarskih intervala.
• Rutina vizualnog pregleda: Tjedne provjere trebaju uključivati razinu tekućine, mjerač temperature, indikatore ograničenja filtra i vizualno skeniranje svih vanjskih priključaka i crijeva za curenje tekućine. Rano otkrivanje fitinga koji curi sprječava kvar crijeva i potpunu kontaminaciju sustava.

Dimenzioniranje hidrauličke pogonske jedinice za vašu primjenu

Ispravno dimenzioniranje HPU-a zahtijeva rad na četiri međusobno povezana parametra: potrebna sila, potrebna brzina, radni ciklus i radni tlak. Preskakanje bilo kojeg od ovih vodi do premale jedinice koja ne može ispuniti ciljeve izvedbe ili prevelike koja rasipa kapital i energiju.

Korak 1: Definirajte potrebnu silu i odaberite radni tlak

Počnite s najvećim opterećenjem koje aktuator mora podnijeti. Dodajte 25% za gubitke zbog trenja i protutlaka. Odaberite radni tlak — obično 1500–3000 PSI za opće industrijske radove — i izračunajte potrebni provrt cilindra: Površina = Sila ÷ Tlak . Viši radni tlak omogućuje manje cilindre i lakše strukture, ali zahtijeva bolje brtvljenje i čvršću filtraciju.

Korak 2: Odredite potrebnu brzinu protoka

Potreban protok (GPM) = Površina cilindra (in²) × Potrebna brzina (in/min) ÷ 231. Ako se cilindar mora produžiti 12 inča u 4 sekunde (180 in/min) s provrtom od 3 inča (površina = 7,07 in²), potrebni protok je približno 5,5 GPM . Dodajte 10–15% za gubitke ventila i unutarnje propuštanje.

Korak 3: Izračunajte konjske snage motora

HP = (PSI × GPM) ÷ (1,714 × ukupna učinkovitost). Za sustav pri 2500 PSI, 5,5 GPM i 85% učinkovitosti, potrebna snaga motora je približno 9,4 KS . Zaokružite na sljedeću standardnu ​​veličinu okvira motora — u ovom slučaju, motor od 10 KS.

Korak 4: Odredite veličinu rezervoara i hladnjaka za radni ciklus

Stroj koji neprekidno radi pod punim opterećenjem treba veći rezervoar i veći kapacitet hlađenja nego jedan ciklus koji radi 20% vremena s dugim razdobljima mirovanja. Za trajni rad, veličina spremnika na pet puta veći protok pumpe po minuti i uključuju aktivni hladnjak koji odbija najmanje 25% ulazne snage kao toplinu.
