Što je hidraulička snaga? Kako radi i ključne aplikacije

Što je hidraulička snaga — izravan odgovor

Hidraulička snaga je korištenje tekućine pod pritiskom - gotovo uvijek na bazi ulja - za prijenos sile i izvođenje mehaničkog rada. Temeljno načelo je Pascalov zakon: pritisak koji se primjenjuje na zatvoreni fluid prenosi se jednako u svim smjerovima. To znači da se relativno mala ulazna sila, koja djeluje na malu površinu klipa, može pojačati u masivnu izlaznu silu na većoj površini klipa. U praktičnom smislu, to je razlog zašto kompaktni hidraulički cilindar može podići žlicu bagera od 30 tona, stegnuti prešu s tisućama kilonewtona ili pokrenuti brodski kormilarski mehanizam s preciznom, ponovljivom točnošću.

Izvor energije u hidrauličkom sustavu je hidraulički agregat (HPU) — ponekad se naziva hidraulički agregat ili elektrana. Pretvara električnu (ili dizelsku) energiju u hidrauličku energiju pokretanjem pumpe koja stlači tekućinu, zatim distribuira taj pritisak kroz crijeva, ventile i cilindre gdje god je potrebno obaviti posao. Bez odgovarajuće veličine HPU-a, čak ni najsofisticiranije komponente ne mogu raditi pouzdano.

Hidraulička snaga se mjeri u kilovatima (kW) ili konjskim snagama (HP), a tlak u sustavu se označava u barima ili PSI. Industrijski hidraulički sustavi obično rade između 150 bara (2175 PSI) i 350 bara (5076 PSI) , iako sustavi ultravisokog tlaka u zrakoplovnim ili podmorskim primjenama mogu premašiti 700 bara. Brzina protoka — mjerena u litrama po minuti (L/min) ili galonima po minuti (GPM) — određuje brzinu aktuatora, dok tlak određuje snagu.

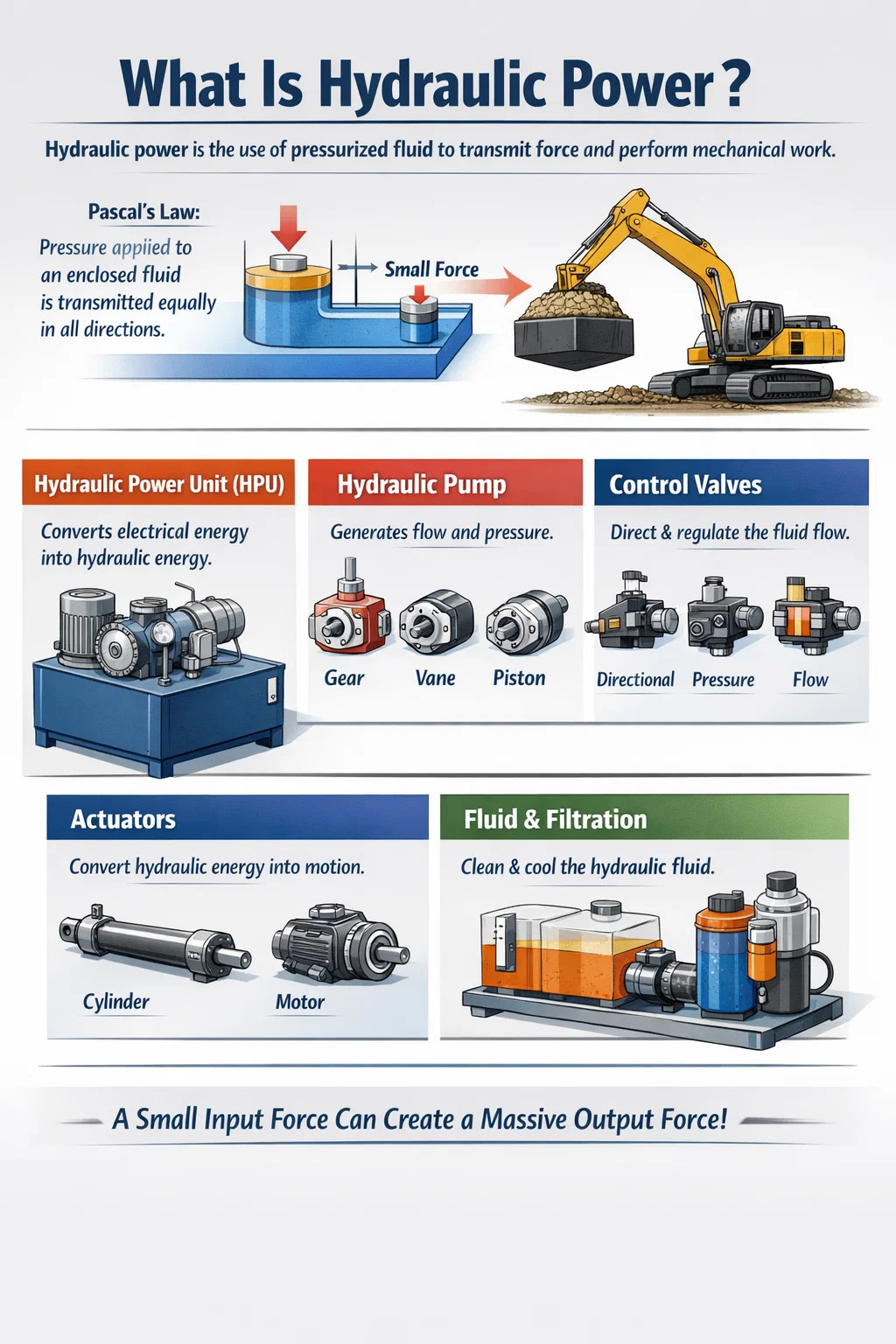

Osnovne komponente hidrauličkog sustava

Cijeli hidraulički krug sastoji se od nekoliko međusobno ovisnih komponenti. Svaki igra određenu ulogu; slabost u bilo kojem dijelu degradira ukupne performanse sustava.

Hidraulička pogonska jedinica (HPU)

HPU je srce sustava. Obično se sastoji od elektromotora ili motora s unutarnjim izgaranjem, hidrauličke pumpe, spremnika (spremnika) za skladištenje tekućine, izmjenjivača topline ili rashladnog kruga, sklopova za filtriranje, ventila za smanjenje tlaka i akumulatora u mnogim izvedbama. Kapacitet spremnika kreće se od nekoliko litara u kompaktnim agregatima do nekoliko tisuća litara u velikim industrijskim stanicama. Oznake motora za industrijske HPU-e obično se kreću od 0,37 kW do preko 500 kW , ovisno o zahtjevima aplikacije.

Hidraulička pumpa

Crpka pretvara mehaničku energiju u hidraulički protok. Tri dominantne vrste pumpi u industrijskoj upotrebi su zupčaste pumpe (isplative, tlak do ~250 bara), krilne pumpe (glatki protok, 70–175 bara) i klipne pumpe (najviši tlak i učinkovitost, do 420 bara ili više). Klipne pumpe promjenjivog volumena posebno su cijenjene jer prilagođavaju izlazni protok kako bi odgovarale zahtjevima opterećenja, smanjujući potrošnju energije za 20-40% u usporedbi s alternativama s fiksnim pomakom.

Kontrolni ventili

Smjerni regulacijski ventili usmjeravaju tekućinu do odgovarajućeg aktuatora. Ventili za kontrolu tlaka (olakšica, redukcija, sekvencija) štite krug i upravljaju izlaznom snagom. Ventili za kontrolu protoka upravljaju brzinom pokretača. Suvremeni sustavi sve više koriste proporcionalne ili servo ventile, koji reagiraju na elektroničke signale kako bi omogućili upravljanje zatvorenom petljom — bitno za CNC strojeve, injekcijsko prešanje i robotiku.

Pokretači

Aktuatori pretvaraju hidrauličku energiju natrag u mehanički rad. Linearni aktuatori (cilindri) proizvode potisnu/vučnu silu, dok hidraulički motori proizvode rotacijski moment. Promjeri provrta cilindra kreću se od 20 mm u kompaktnim strojevima do preko 1000 mm u velikim prešama. Cilindar s provrtom od 200 mm koji radi na 300 bara stvara približno 942 kN (oko 96 metričkih tona) sile stezanja ili podizanja.

Tekućina i filtracija

Hidraulička tekućina služi četiri funkcije istovremeno: prijenos snage, podmazivanje unutarnjih komponenti, raspršivanje topline i brtveni zazori. ISO VG 46 mineralno ulje je najrašireniji tip za industrijske strojeve. Kontaminacija je primarni uzrok hidrauličkih kvarova - studije iz industrije fluidne energije to dosljedno pokazuju preko 70% kvarova hidrauličkog sustava povezani su s kontaminacijom. Ciljana čistoća je obično ISO 4406 klasa 16/14/11 za servo sustave i 18/16/13 za standardne krugove.

Kako radi hidraulička pogonska jedinica — korak po korak

Razumijevanje unutarnjeg slijeda HPU-a pomaže u rješavanju problema i dizajnu sustava.

1. Električni motor pokreće i pokreće hidrauličku pumpu fiksnom ili promjenjivom brzinom.
2. Crpka izvlači tekućinu iz spremnika kroz usisno sito, tlači je i isporučuje u tlačni vod.
3. Ventil za smanjenje tlaka postavlja maksimalni tlak sustava. Ako je nizvodna potražnja mala, višak protoka vraća se u spremnik kroz sigurnosni ventil, pretvarajući se u toplinu — to je razlog zašto je energetska učinkovitost važna.
4. Tekućina pod tlakom putuje kroz crijeva ili čelične cijevi do razvodnika upravljačkog ventila.
5. Kada operater ili PLC signalizira ventilu da se prebaci, tekućina se usmjerava prema relevantnom aktuatoru. Aktivator se izvlači, uvlači ili okreće prema naredbi.
6. Povratna tekućina iz aktuatora teče natrag u spremnik kroz povratni filtar, koji uklanja čestice nastale trošenjem komponenti.
7. Izmjenjivač topline ili zračni hladnjak održava temperaturu ulja unutar preporučenog raspona - obično 35°C do 60°C — za zaštitu brtvi i održavanje viskoznosti.
8. Senzori nadziru tlak, temperaturu i razinu tekućine, unoseći podatke u upravljačku ploču ili SCADA sustav za nadzor u stvarnom vremenu.

Akumulator — tlačna posuda s mjehurom napunjenim plinom — može se dodati za pohranjivanje hidrauličke energije i njeno oslobađanje u scenarijima eksplozivne potražnje, omogućujući HPU-u da koristi manji motor dok još uvijek ispunjava zahtjeve vršnog opterećenja. Ova tehnika je uobičajena u strojevima za prešanje i opremi za tlačno lijevanje.

Hidraulička snaga u odnosu na električnu i pneumatsku snagu

Inženjeri često uspoređuju hidrauličke, električne i pneumatske sustave prije nego što se posvete dizajnu. Svaki pristup ima istinsku snagu i konkretna ograničenja.

Hidraulička snaga ima jasnu prednost u primjenama koje zahtijevaju vrlo veliku snagu u kompaktnom obliku. Hidraulički cilindar koji proizvodi 500 kN može težiti 30 kg; postizanje iste sile s električnim aktuatorom s kugličnim navojem moglo bi zahtijevati sustav koji teži pet puta više. Nasuprot tome, tamo gdje dominiraju submilimetarska točnost pozicioniranja i zahtjevi za nultim curenjem, električni servo pogoni uvelike su zamijenili starije hidrauličke dizajne u alatnim strojevima i poluvodičkoj opremi.

Moderni elektro-hidraulički sustavi kombiniraju oba svijeta: servo motor promjenjive brzine pokreće hidrauličku pumpu, isporučujući tlak i protok na zahtjev s učinkovitošću koja se približava električnom aktiviranju, zadržavajući gustoću sile hidraulike. Ove servo-hidrauličke pogonske jedinice brzo dobivaju primjenu u injekcijskom prešanju i oblikovanju metala.

Ključne industrije i primjene hidrauličke energije

Hidraulička snaga ugrađena je u gotovo svaki sektor koji uključuje pomicanje teškog tereta, oblikovanje ili kontrolu sile. Globalno tržište hidraulične opreme procijenjeno je na približno 40 milijardi dolara u 2023 i predviđa se da će rasti uz CAGR od oko 4,5% do 2030., potaknut građevinskom aktivnošću i potražnjom za industrijskom automatizacijom.

Građevinska i mobilna oprema

Bageri, buldožeri, dizalice i utovarivači u potpunosti ovise o hidrauličnoj snazi za kretanje grane, ruke i žlice. Standardni bager od 20 tona nosi hidrauličku pogonsku jedinicu koja isporučuje grubo 130–180 kW pri tlaku sustava oko 350 bara. Hidraulički sustavi osjetljivi na opterećenje na modernim bagerima automatski prilagođavaju pomak pumpe kako bi odgovarali trenutnoj potrebnoj sili kopanja, smanjujući potrošnju goriva do 25% u usporedbi sa starijim sustavima konstantnog tlaka.

Tehnologija oblikovanja metala i prešanja

Hidrauličke preše za štancanje, kovanje, duboko izvlačenje i lijevanje pod pritiskom zahtijevaju kontrolirane, vrlo visoke sile stezanja koje je teško postići mehaničkim pogonima. Velike kovačke preše rade na 50 MN do 750 MN (meganewton), pogonjen s više HPU-ova koji rade paralelno. Strojevi s prešama za savijanje lima koriste servo-hidrauličke pogonske jedinice za postizanje ponovljivosti položaja cilindra od ±0,01 mm — specifikacija koja bi bila nemoguća s hidrauličkim krugovima s fiksnim protokom.

Pučinska i pomorska hidraulika

Podmorski hidraulički sustavi kontroliraju uređaje za sprječavanje eksplozije (BOP), daljinski upravljana vozila (ROV) i sidrena vitla na morskim platformama. Visokotlačne hidrauličke pogonske jedinice do 690 bara koriste se u dubokovodnim sustavima upravljanja BOP-om. Oprema brodske palube — dizalice, poklopci grotla, krmene rampe — oslanja se na centralizirane hidrauličke elektrane koje raspoređuju pritisak po plovilu.

Industrijska proizvodnja

Strojevi za injekcijsko prešanje, strojevi za tlačno lijevanje, preše za vulkanizaciju gume i oprema za tvornice papira koriste namjenske HPU-ove. Tipični stroj za injekcijsko prešanje od 1000 tona zahtijeva hidrauličku jedinicu snage 55–75 kW s protokom od 100–200 L/min. Prijelaz ovih strojeva na servo-hidraulične HPU-ove obično smanjuje potrošnju električne energije za 30–60% po proizvodnom ciklusu.

Zrakoplovstvo i obrana

Kontrolne površine zrakoplova, stajni trap i reverzeri potiska ovise o hidrauličkim sustavima koji rade na 207 bara (3000 PSI) na starijim komercijalnim zrakoplovima i 345 bara (5000 PSI) na novijim dizajnima kao što su Boeing 787 i Airbus A380. Ušteda težine zbog rada pri višem tlaku omogućuje manje, lakše komponente. Vojna vozila - tenkovi, haubice, podmornički periskopi - također se oslanjaju na kompaktne hidraulične pogonske sustave.

Obnovljiva energija

Sustavi kontrole nagiba vjetroturbina — koji naginju svaku lopaticu kako bi optimizirali hvatanje snage i spriječili preveliku brzinu — koriste hidrauličke akumulatore i cilindre. Hidraulički sustavi nagiba obično osiguravaju pričuvnu pohranu energije (u akumulatoru) za sigurno pomicanje lopatica tijekom kvara na mreži, što je sigurnosna funkcija kojom elektrohidraulički sustavi pouzdano upravljaju čak i pri ekstremnoj hladnoći ili vrućini.

Odabir prave hidrauličke pogonske jedinice

Odabir hidrauličke pogonske jedinice uključuje balansiranje više inženjerskih i radnih parametara. Premala veličina HPU-a dovodi do sporih vremena ciklusa, pregrijavanja i preranog trošenja. Predimenzioniranje troši kapital i energiju.

Zahtjevi za tlak i protok

Počnite s izračunom opterećenja aktuatora. Za cilindar: Sila (N) = Tlak (Pa) × Površina (m²). Ako vam je potrebno 200 kN iz cilindra promjera 100 mm, potrebno vam je najmanje 255 bara radnog tlaka (sa sigurnosnom rezervom). Brzina protoka određuje brzinu: cilindar s provrtom od 100 mm koji se proteže pri 50 mm/s treba otprilike 24 L/min . Potrebna snaga motora je P (kW) = [Tlak (bar) × Protok (L/min)] ÷ 600, prilagođeno za učinkovitost pumpe (obično 85–90%).

Dimenzioniranje rezervoara

Uobičajeno pravilo je veličina rezervoara na 3–5 puta veći protok pumpe u minuti . Crpka koja isporučuje 40 L/min stoga treba spremnik od 120-200 litara. Ovaj volumen osigurava dovoljno vremena zadržavanja da uvučeni zrak izađe, toplina se rasprši i čestice se talože prije nego što tekućina ponovno cirkulira u usis pumpe.

Fiksni u odnosu na promjenjivi pomak

Pumpe sa zupčastim zupčanicima fiksne zapremine HPU su najekonomičnije unaprijed, ali kontinuirano isporučuju puni protok bez obzira na potražnju, pretvarajući višak energije u toplinu. HPU-ovi s klipnim pumpama promjenjivog volumena koštaju otprilike 2-3 puta više u početku, ali može smanjiti troškove energije dovoljno da postigne razdoblje povrata od 18-36 mjeseci u kontinuiranim proizvodnim okruženjima. Za povremene cikluse rada — gdje je stroj u stanju mirovanja više od 50% vremena — HPU s fiksnom pumpom i ventilom za pražnjenje često je bolji ekonomski izbor.

Servo-hidrauličke pogonske jedinice

Servo-hidrauličke (ili elektro-hidrauličke) pogonske jedinice spajaju AC servo pogon promjenjive brzine s pumpom fiksne zapremine. Pogon prilagođava broj okretaja motora u skladu s točnim protokom i tlakom potrebnim u svakom trenutku u ciklusu. Ova arhitektura pruža ušteda energije od 40–70% u usporedbi s konvencionalnim HPU-ima konstantne brzine u aplikacijama kao što je injekcijsko prešanje, i smanjuje razinu buke za 10–15 dB(A) jer motor dramatično usporava tijekom faza držanja.

Dizajn sustava hlađenja

Svaki vat energije izgubljen u hidrauličkom sustavu postaje toplina u ulju. Sustav s motorom od 37 kW koji radi na 75% učinkovitosti stvara otprilike 9 kW otpadne topline koja se mora kontinuirano uklanjati. Zračni hladnjaci su standardni za mobilnu opremu; vodeno hlađeni izmjenjivači topline poželjni su za unutarnje industrijske instalacije gdje se kontrolira temperatura okoline. Nepravilno dimenzioniranje hlađenja značajno skraćuje životni vijek brtve i pumpe — temperatura ulja iznad 80°C ubrzava oksidaciju, udvostručujući brzinu razgradnje tekućine za svaki porast od 10°C.

Vrste hidrauličkih tekućina i njihov utjecaj na performanse

Hidraulička tekućina jednako je važna kao i svaka mehanička komponenta - ona je istovremeno nositelj energije, mazivo, medij za prijenos topline i brtvilo.

• Mineralno ulje (ISO VG 32–68): Najčešći izbor. Izvrsno podmazivanje, široka dostupnost, umjerena cijena. ISO VG 46 zadana je vrijednost za većinu industrijskih HPU-ova koji rade na temperaturi okoline od 20–50°C.
• Vodeno-glikolne tekućine: Otporan na vatru, koristi se u čeličanama i postrojenjima za tlačni lijev. Zahtijevaju veće brzine pumpe kako bi se kompenzirala manja mazivost i imali korozivni učinak na komponente cinka, kadmija i magnezija.
• Tekućine fosfatnih estera: Najveća otpornost na požar, koristi se u zrakoplovstvu i proizvodnji električne energije. Nekompatibilno sa standardnim nitrilnim brtvama — fluorougljične (Viton) brtve su obavezne.
• Biorazgradivo biljno ulje ili sintetičke esterske tekućine: Potreban u ekološki osjetljivim aplikacijama kao što je šumarska oprema ili u blizini vodenih putova. Usporedivo podmazivanje s mineralnim uljem, ali s većom biorazgradivošću (>90% u 28 dana prema OECD 301B).
• Sintetičke PAO tekućine: Vrhunska izvedba na ekstremnim temperaturama (-54°C do 135°C), niska stopa oksidacije i vrlo dug vijek trajanja. Koristi se u hidraulici zrakoplova i arktičkoj građevinskoj opremi.

Praćenje stanja tekućine — praćenje viskoznosti, kiselinskog broja, broja čestica i sadržaja vode — produljuje vijek trajanja sustava i sprječava neplanirane zastoje. Programi analize ulja u velikim industrijskim postrojenjima rutinski postižu vijek trajanja tekućine od 5.000 do 10.000 sati , u odnosu na zadani interval promjene od 2000 sati koji se preporučuje kada nema programa za praćenje.

Uobičajeni problemi hidrauličkog sustava i kako ih dijagnosticirati

Čak i kod dobro projektiranih hidrauličkih sustava s vremenom se pojave problemi. Poznavanje simptoma i njihovih temeljnih uzroka skraćuje vrijeme rješavanja problema sa sati na minute.

Programi održavanja temeljeni na stanju koji kombiniraju analizu ulja, praćenje vibracija na pumpi i motoru i infracrvenu toplinsku sliku priključaka crijeva i tijela ventila mogu produljiti srednje vrijeme između kvarova (MTBF) za 50–80% u usporedbi sa samo vremenskim planiranim održavanjem. Mnoge moderne hidraulične pogonske jedinice sada uključuju integrirane IoT senzore i povezivost s oblakom, isporučujući kontinuirane zdravstvene podatke timovima za održavanje bez ručne inspekcije.

Poboljšanja energetske učinkovitosti u modernim hidrauličkim sustavima

Hidraulika je kroz povijest bila kritizirana zbog niske energetske učinkovitosti u usporedbi s izravnim električnim pogonima. Taj se jaz značajno smanjio tijekom proteklog desetljeća kroz nekoliko tehnoloških razvoja.

• HPU-ovi pogona promjenjive brzine: Usklađivanje brzine motora sa zahtjevima eliminira gubitke prigušivanja. Podaci s terena iz pogona za injekcijsko prešanje pokazuju uštedu energije od 45–65% u odnosu na osnovne HPU-ove konstantne brzine, s razdobljima povrata ispod dvije godine po tipičnim industrijskim cijenama električne energije.
• Krugovi osjetljivi na opterećenje: Crpka samo podiže tlak malo iznad trenutnog zahtjeva opterećenja (obično 20–30 bara), umjesto da održava maksimalni tlak sustava cijelo vrijeme. Samo to smanjuje pogonsku energiju pumpe za 15-30% u krugovima s promjenjivim profilima opterećenja.
• Obnova energije: Na velikim prešama i opremi za podizanje, regenerativni hidraulički krugovi ponovno hvataju energiju tijekom povratnog takta usmjeravanjem tekućine izravno od kraja šipke do kraja poklopca, smanjujući zahtjeve za protokom pumpe do 40% pri brzim pokretima.
• Poboljšane brtve i unutarnji zazori: Moderne brtvene smjese niskog trenja i strože proizvodne tolerancije smanjuju unutarnje gubitke curenja u pumpama i motorima, povećavajući volumetrijsku učinkovitost iznad 97% u visokokvalitetnim klipnim pumpama u odnosu na 90–93% u starijim dizajnima.
• Digitalna hidraulika: Ventili s brzim uključivanjem/isključivanjem zamjenjuju proporcionalne ventile s kontinuiranim prigušivanjem u nekim primjenama, nudeći gotovo nulti gubitak prigušivanja uz zadržavanje precizne kontrole.

Standard ISO 4413 i noviji ISO 16431 (referentna vrijednost učinkovitosti hidrauličkog sustava) sada vode nove HPU specifikacije u Europi i sve više u Sjevernoj Americi, potičući proizvođače da objave provjerene brojke učinkovitosti kao dio nabavne dokumentacije.

Sigurnosni standardi i najbolja praksa za hidrauličke pogonske jedinice

Hidraulički sustavi pohranjuju značajnu energiju — spremnik od 200 litara pri 300 bara sadrži otprilike 3.000 kJ pohranjene energije , usporedivo s kinetičkom energijom malog automobila koji putuje brzinom od 180 km/h. Nepoštivanje sigurnosnih postupaka uzrokuje ozbiljne ozljede uslijed ubrizgavanja tekućine pod visokim pritiskom i ispuštanja pohranjene energije.

• Izolacija tlaka prije održavanja: Uvijek smanjite tlak u sustavu i zaključajte/označite (LOTO) izvor napajanja prije otvaranja bilo kakvog priključka. Nikada nemojte pretpostaviti da zaustavljeni motor znači nulti tlak u sustavu — akumulatori i tlak izazvan opterećenjem u cilindrima mogu neograničeno dugo ostati na punom radnom tlaku.
• Ozljede od hidrauličkog ubrizgavanja: Propuštanje u crijevu od 200 bara može ubrizgati tekućinu kroz kožu bez vidljive rane. Svaka sumnja na ozljedu ubrizgavanjem zahtijeva hitnu operaciju - to je hitan medicinski slučaj, a ne manja posjekotina.
• Intervali pregleda crijeva: ISO 4413 preporučuje vizualnu provjeru crijeva svakih 3-6 mjeseci i zamjenu bez obzira na stanje u vijeku trajanja navedenom od strane proizvođača (obično 6 godina od datuma proizvodnje ili 4 godine od datuma ugradnje).
• Upravljanje rizikom od požara: Visokotlačna magla mineralnog ulja koju zapali obližnji izvor topline predstavlja opasnost od požara. Usmjeravanje crijeva dalje od vrućih površina, korištenje tekućine otporne na vatru u visokorizičnim okruženjima i instaliranje automatskih sustava za suzbijanje u blizini velikih HPU-ova priznate su mjere za smanjenje rizika.
• Relevantni standardi: ISO 4413 (opći sigurnosni zahtjevi za snagu hidrauličke tekućine), EN 13135 (dizalice — hidraulička oprema), NFPA T2.24.1 (sigurnosni zahtjevi za snagu hidraulične tekućine u SAD-u) i CE Direktiva o strojevima 2006/42/EC za HPU za europsko tržište.

Često postavljana pitanja o hidrauličnoj snazi

Koja je razlika između hidrauličke snage i hidrauličkog tlaka?

Hidraulički tlak je jedna komponenta hidrauličke snage. Snaga je jednaka tlaku pomnoženom s protokom: P (kW) = [bar × L/min] ÷ 600. Sustav na 300 bara s protokom od 5 L/min daje 2,5 kW. Drugi na 100 bara s 50 L/min također daje 8,3 kW. Visoki tlak sam po sebi ne znači veliku snagu — brzina protoka jednako je važna.

Koliko dugo obično traje hidraulični agregat?

Uz odgovarajuće održavanje tekućine i zamjenu filtera, dobro izgrađen industrijski HPU obično traje 15–25 godina . Pumpa je obično prva komponenta koja se nosi, s procijenjenim radnim vijekom od 8 000 do 20 000 sati, ovisno o vrsti, radnom tlaku i čistoći tekućine. Zupčaste pumpe su najtrajnije u kontaminiranim okruženjima; klipne pumpe nude najdulji životni vijek kada se čistoća tekućine održava u ISO 4406 klasi 16/14/11 ili boljoj.

Može li se hidraulički agregat koristiti na otvorenom?

Da, pod uvjetom da je namijenjen za vanjsku upotrebu. To znači IP65 ili višu ocjenu električne zaštite za motor i upravljačku ploču, spremnik i okvir od nehrđajućeg čelika ili presvučen, niskotemperaturnu tekućinu (ISO VG 32 ili sintetičke tekućine ocijenjene do -40°C za arktičke uvjete) i poklopce crijeva otporne na UV zračenje. Mobilni HPU-ovi na građevinskoj opremi su inherentno dizajnirani za rad na otvorenom, u svim vremenskim uvjetima.

Što uzrokuje pregrijavanje hidrauličke jedinice?

Najčešći uzroci su premali ili zaprljani izmjenjivač topline, prekomjerno unutarnje curenje (koje recirkulira energiju kao toplinu bez obavljanja korisnog rada), sigurnosni ventil postavljen preblizu potrebnom radnom tlaku (uzrokujući da se često puca) i spremnik premalen da osigura odgovarajuću toplinsku masu. Kontinuirani rad na temperaturi ulja iznad 80°C značajno će skratiti vijek trajanja komponenti i trebao bi pokrenuti istragu.

Koja je razlika između otvorenog i zatvorenog hidrauličkog kruga?

U krugu s otvorenom petljom povratna tekućina iz aktuatora vraća se u spremnik prije nego što se ponovno uvuče u pumpu. Ovo je najčešći raspored i pojednostavljuje hlađenje i filtraciju. U krugu zatvorene petlje (ili zatvorenog središta), povratna tekućina ide izravno natrag na ulaz pumpe, sa samo malom pumpom za punjenje koja nadopunjuje gubitke curenja. Krugovi zatvorene petlje prvenstveno se koriste s hidrauličkim motorima promjenjivog obujma za hidrostatski prijenos u vozilima kao što su kombajni, kompaktni utovarivači na gusjenicama i industrijski viličari. Oni nude glatku, bezstupanjsku kontrolu brzine u oba smjera bez mehaničkog mjenjača.

Koja je veličina hidrauličke pogonske jedinice za novu primjenu?

Dimenzioniranje počinje zahtjevima za aktuator: najveća sila (iz analize opterećenja), potrebna brzina (prema zahtjevima vremena ciklusa) i radni ciklus (postotak vremena pod punim opterećenjem). Iz sile i provrta cilindra izračunajte radni tlak. Iz brzine i provrta izračunajte potrebni protok. Primijenite faktor usluge od 1,2–1,3 kako biste uzeli u obzir neučinkovitosti. Odaberite pumpu i motor nazivne snage za te izlaze, a zatim dimenzionirajte spremnik i hladnjak za rezultirajuće toplinsko opterećenje. Mnogi proizvođači HPU-a daju besplatni softver za dimenzioniranje — unosom ovih parametara automatski se generira preporučena konfiguracija.
