Koje hidrauličko ulje koristiti u hidrauličnoj pogonskoj jedinici?

Što je hidrauličko ulje — i zašto je bitan odabir pravog

Hidrauličko ulje je mineralna ili sintetička tekućina koja prenosi snagu, podmazuje unutarnje komponente i raspršuje toplinu unutar hidrauličkog sustava. u a hidraulični agregat , to nije pasivni medij — to je radna tvar koja određuje koliko se učinkovito generira sila, koliko dugo traju brtve i pumpe i koliko pouzdano cijeli sustav radi pod opterećenjem.

Kratak odgovor na pitanje "koje hidrauličko ulje trebam koristiti" ovisi o tri čimbenika: stupnju viskoznosti koji zahtijeva vaša pumpa, rasponu radne temperature za vašu primjenu i kompatibilnosti paketa aditiva s vašim brtvama i metalima. Ispravite ih i hidraulička pogonska jedinica radi čisto tisućama sati. Pogriješite ih i suočit ćete se s kavitacijom, oticanjem brtve i preuranjenim kvarom pumpe.

Glavne vrste hidrauličkog ulja i što sadrže

Većina hidrauličnih ulja spada u jednu od četiri kategorije. Svaki ima specifičan sastav dizajniran za različite radne uvjete.

Hidrauličko ulje na bazi minerala (HL, HM, HV)

Rafinirane iz sirove nafte, ovo su najčešće tekućine koje se koriste u standardnim hidrauličkim jedinicama. ISO stupnjevi HL (inhibitori hrđe i oksidacije), HM (dodani aditivi protiv trošenja) i HV (visoki indeks viskoznosti za širok temperaturni raspon) pokrivaju većinu industrijskih i mobilnih primjena. HM46 i HM68 su među najrasprostranjenijim klasama na globalnoj razini.

Sintetičko hidrauličko ulje (HFDU, na bazi PAO)

Polialfaolefin (PAO) i sintetičke tekućine na bazi estera nude širi raspon radnih temperatura, obično −40°C do 120°C , u usporedbi s praktičnim rasponom mineralnog ulja od otprilike -20°C do 90°C. Koriste se u hidrauličkim pogonskim jedinicama koje rade na ekstremnoj hladnoći (oprema na otvorenom u nordijskim klimama) ili kontinuiranim primjenama s visokim ciklusom gdje je toplinska degradacija zabrinjavajuća.

Vatrootporne hidraulične tekućine (HFA, HFB, HFC, HFDU)

Koristi se u ljevaonicama, operacijama tlačnog lijevanja i podzemnom rudarstvu gdje curenje u blizini izvora paljenja stvara opasnost od požara. Vodeno-glikolne tekućine (HFC) su uobičajene i obično rade na 35–50% sadržaja vode , što smanjuje podmazivanje — tako da se vrijednosti tlaka crpke moraju u skladu s tim smanjiti.

Biorazgradivo hidraulično ulje (HETG, HEPG, HEES)

Biljno ulje (HETG) i tekućine od sintetičkih estera (HEES) potrebne su u ekološki osjetljivim područjima — šumski strojevi, oprema za brodske palube, poljoprivreda u blizini vodenih putova. HEES tekućine općenito nude bolju oksidacijsku stabilnost od HETG i kompatibilnije su sa standardnim materijalima za brtvljenje.

Objašnjeni stupnjevi viskoznosti — što brojevi znače

ISO VG (Viscosity Grade) brojevi predstavljaju kinematičku viskoznost tekućine u centistokesima (cSt) na 40°C. Uobičajeni stupnjevi koji se koriste u hidrauličkim pogonskim jedinicama navedeni su u nastavku:

VG 46 je zadani izbor za većinu hidrauličkih jedinica rade između 20°C i 50°C temperature okoline. Ako sustav stalno radi hladnije, smanjite ga na VG 32. Ako radi toplije ili pod višim trajnim tlakom (iznad 250 bara), prijeđite na VG 68.

Ključna svojstva koja određuju učinak ulja u hidrauličnoj pogonskoj jedinici

Stupanj viskoznosti je početna točka, ali nekoliko drugih svojstava izravno utječe na ponašanje ulja unutar pumpe, bloka ventila i pokretača hidrauličke pogonske jedinice.

• Indeks viskoznosti (VI): Mjeri koliko se viskoznost mijenja s temperaturom. Viši VI znači stabilnije performanse u svim temperaturnim promjenama. Standardna mineralna HM ulja nalaze se oko VI 95–105. HV ulja i sintetika dosežu VI 150 .
• Aditivi protiv trošenja (AW): Cink dialkilditiofosfat (ZDDP) je najčešći. Formira žrtveni film na lopaticama pumpe, zubima zupčanika i klipnim klipovima. Neophodan za pumpe s lopaticama i zupčanike koje rade iznad 100 bara.
• Oksidacijska stabilnost: Hidrauličko ulje se razgrađuje oksidacijom, stvarajući talog i kiseline. Kvalitetna HM ulja imaju oksidacijski vijek od 2000–4000 sati u standardnim radnim ciklusima. Sintetika to produljuje na 8000 sati.
• Demulzibilnost: Sposobnost ulja da se odvoji od kontaminacije vodom. Slaba deemulzibilnost dovodi do emulgiranja, što uništava uljni film i ubrzava koroziju unutar spremnika hidrauličke jedinice.
• Otpornost na ispuštanje zraka i pjenu: Uvučeni zrak uzrokuje kavitaciju. Hidrauličko ulje trebalo bi brzo ispuštati otopljeni zrak — dobra ispitna vrijednost je manje od 5 minuta vremena ispuštanja zraka na 50°C prema ISO 9120.

Kako uskladiti hidrauličko ulje s vrstom pumpe vaše hidraulične jedinice

Različite izvedbe crpki postavljaju različite zahtjeve za hidrauličku tekućinu. Korištenje pogrešne vrste ulja za pumpu može uzrokovati stope trošenja daleko iznad projektiranih očekivanja.

Zupčaste pumpe

Zupčaste pumpe su tolerantne na širok raspon hidrauličnih ulja. HM46 je standardna preporuka. One mogu podnijeti malo veće razine kontaminacije od lopatica ili klipnih pumpi, ali se ipak preporučuje čistoća prema ISO 4406 klasi 18/16/13 ili boljoj.

Pumpe s krilcima

Krilne pumpe su najosjetljivije na kvalitetu ulja. Oni zahtijevaju dobra zaštita od trošenja jer se vrhovi lopatica okreću uz bregasti prsten pod djelovanjem opruge i centrifugalne sile. Neki proizvođači pumpi s lopaticama (Vickers/Eaton, na primjer) određuju tekućine koje zadovoljavaju njihov vlastiti test protiv trošenja (test Vickers 35VQ25), a ne samo ISO klasifikaciju.

Aksijalne klipne pumpe

Visokotlačne aksijalne klipne pumpe (koje rade na 250–450 bara) u hidrauličkim pogonskim jedinicama koje se koriste za preše, injekcijsko prešanje i pokretne dizalice zahtijevaju izvrsnu sposobnost podmazivanja i čistoću. Ciljani ISO 4406 kod čistoće 14.16.11 ili bolje. HV46 ili HV68 obično se specificiraju za rukovanje temperaturnim varijacijama u mobilnim aplikacijama.

Kontaminacija: Pravi uzrok većine kvarova hidrauličkog ulja

Studije velikih proizvođača hidrauličkih komponenti to dosljedno pokazuju preko 70% kvarova hidrauličkog sustava uzrokovani su onečišćenjem tekućinom, a ne samom degradacijom ulja. Kontaminacija se javlja u tri oblika:

• Kontaminacija česticama: Čestice trošenja metala, pijesak za lijevanje, prskanje zavara i prljavština unesena kroz odzračnike ili brtve šipki cilindra. Kontrolirano povratnom linijom i offline filtracijom, ciljajući na apsolutne filtre od 10 mikrona ili finije.
• Kontaminacija vode: Kondenzacija u rezervoarima s velikim toplinskim cikliranjem ili vanjskim prodorom. Sadržaj vode iznad 0,1% počinje smanjivati ​​nosivost ulja i potiče rast bakterija u biorazgradivim tekućinama. Pratiti Karl Fischerovom titracijom.
• Kemijska kontaminacija: Miješanje nekompatibilnih hidrauličkih tekućina - na primjer, dodavanje ulja bez cinka (bez pepela) u sustav koji sadrži AW ulje na bazi cinka - može uzrokovati taloženje aditiva i začepljenje filtera unutar nekoliko sati.

Kada mijenjate vrstu ili marku ulja u postojećoj hidrauličnoj jedinici, uvijek isperite sustav mineralnim uljem niske viskoznosti i potpuno ga ispustite prije ponovnog punjenja. Čišćenje rezervoara između izmjena ulja nije izborno — ono odmah uklanja talog koji zagađuje svježe ulje.

Intervali izmjene ulja i praćenje stanja

Zamjena hidrauličkog ulja prema rasporedu u određeno vrijeme, bez obzira na stvarno stanje, troši ulje i riskira ili prekomjerno produženje degradirane tekućine ili odbacivanje iskoristivog ulja. Upravljanje uljem na temelju uvjeta je bolji pristup za hidrauličke pogonske jedinice u kontinuiranoj industrijskoj uporabi.

Kao osnova, tipični intervali izmjene ulja za mineralno HM ulje u dobro održavanoj hidrauličnoj pogonskoj jedinici su:

• Lagani rad, kontrolirano okruženje: 2000–4000 sati
• Srednji rad, ciklusi umjerene temperature: 1000–2000 sati
• Visok rad, povišena temperatura ili izloženost kontaminaciji: 500–1000 sati

Indikatori stanja koje treba ispitati tijekom planiranog uzorkovanja ulja uključuju: viskoznost na 40°C (±10% odstupanja od novog pregleda ulja), kiselinski broj (TAN iznad 2,0 mg KOH/g za mineralno ulje ukazuje na oksidaciju), sadržaj vode (iznad 0,1% zahtijeva trenutnu akciju) i broj čestica prema ISO 4406.

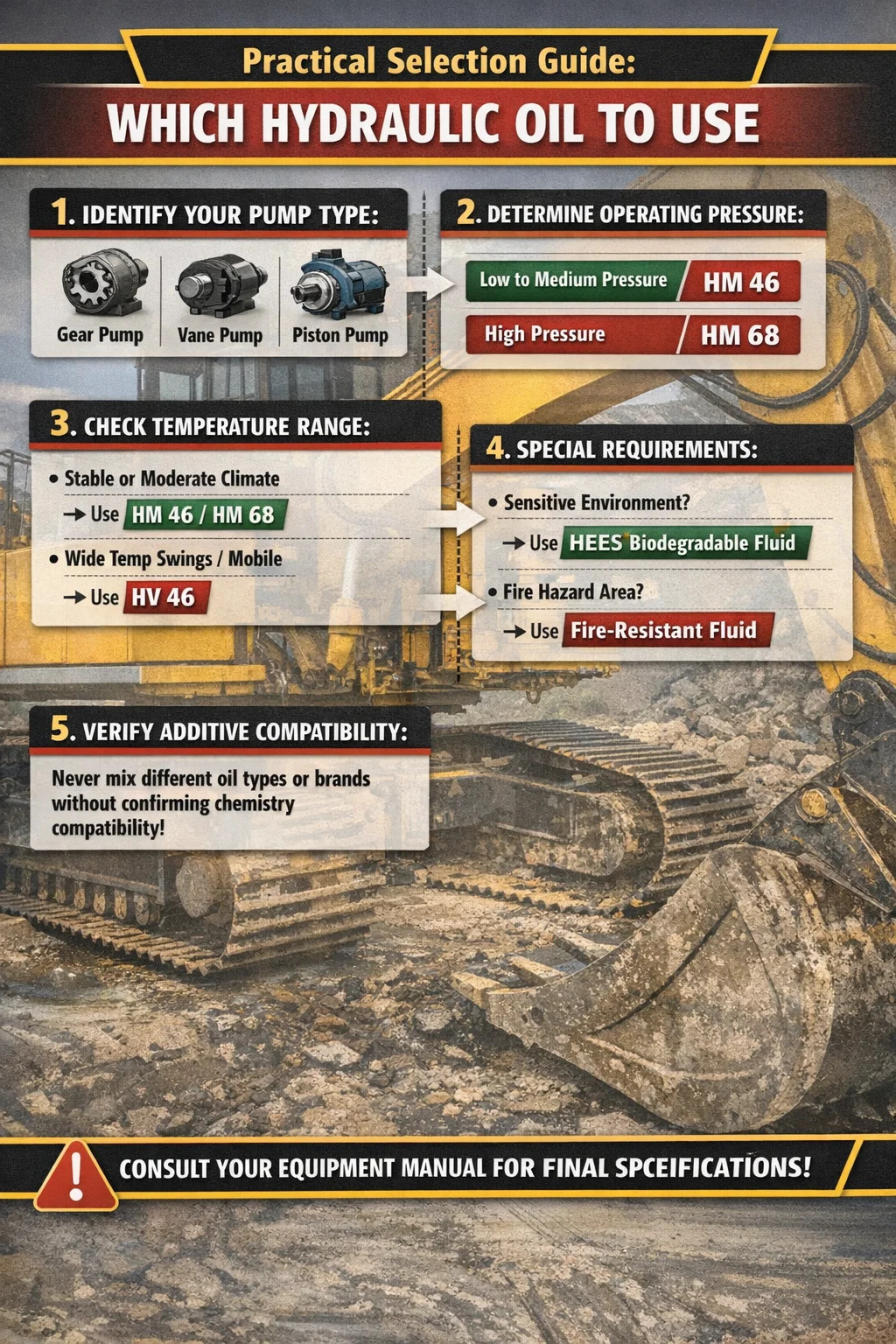

Praktični vodič za odabir: Koje hidraulično ulje koristiti

Ako je u priručniku proizvođača vašeg hidrauličkog agregata navedena vrsta ulja i viskoznost — točno ih slijedite. Ta specifikacija uzima u obzir zazore crpke, materijale za brtvljenje i tlak u sustavu. Kada priručnik nije dostupan ili daje samo širok raspon, upotrijebite ovaj način odlučivanja:

1. Odredite tip svoje crpke (zupčanik, lopatica, klip) i njezin maksimalni radni tlak.
2. Odredite normalan raspon radne temperature u spremniku.
3. Ako je temperatura okoline stabilna i umjerena (15°C–45°C): koristite HM46 za zupčaste i krilne pumpe, HM68 za visokotlačne klipne pumpe.
4. Ako temperatura okoline jako varira ili je jedinica mobilna: koristite HV46 zbog visokog indeksa viskoznosti.
5. Ako je primjena u blizini vode ili ekološki osjetljivih područja: koristite HEES sintetičku estersku biorazgradivu tekućinu ispravnog stupnja viskoznosti.
6. Ako postoji opasnost od požara: posavjetujte se s proizvođačem pumpe za odobrene vrste tekućine otporne na vatru i primijenite odgovarajuće smanjenje tlaka.

Nikada ne miješajte marke ili vrste hidrauličkog ulja bez potvrde kompatibilnosti aditiva s oba proizvođača. Čak i dva HM46 ulja različitih dobavljača mogu sadržavati nekompatibilne kemijske aditive.
