Hidraulički naspram pneumatskog: Koji sustav napajanja odgovara vašim potrebama?

Ako trebate premjestiti teške terete s preciznošću, hidraulički sustavi u potpunosti pobjeđuju . Ako trebate čisto, brzo, lagano pokretanje za umjerene sile, pneumatski sustavi su pametniji izbor. Odluka između hidrauličkog ili pneumatskog svodi se na četiri faktora: zahtjeve za snagom, brzinu, okoliš i ukupni trošak vlasništva. Većina industrijskih kupaca griješi jer se usredotočuju samo na početnu cijenu opreme—i na kraju je plaćaju tijekom godina rada.

Hidraulički sustavi, usidreni hidrauličkom pogonskom jedinicom, rade na tekućini pod tlakom—obično mineralnom ulju—pri tlakovima u rasponu od 1000 do 5000 PSI , s nekim specijaliziranim sustavima koji dosežu 10 000 PSI ili više. Pneumatski sustavi koriste komprimirani zrak, općenito na 80 do 120 PSI . Sam taj tlačni jaz objašnjava zašto hidraulika može podići prešu od 50 tona, a pneumatika je prikladnija za upravljanje steznom napravom ili raspršivačem boje.

Ovaj članak rastavlja svaku glavnu usporednu točku - gustoću sile, energetsku učinkovitost, zahtjeve za održavanjem, strukturu troškova, sigurnosne profile i specifične industrijske primjene u kojima svaki sustav ima najbolje rezultate. Na kraju ćete imati jasan okvir za odabir prave tehnologije prijenosa energije za vaš rad.

Izlazna sila: Zašto hidraulika dominira teškom industrijom

Izlazna sila je najvažnija razlika kada se uspoređuju hidraulički i pneumatski sustavi. Pascalov zakon upravlja obama: tlak pomnožen s površinom jednak je sili. Ali budući da je hidraulička tekućina nestlačiva i može biti pod pritiskom do ekstremnih razina, hidraulički cilindar stvara dramatično veću silu po jedinici veličine nego pneumatski cilindar istog promjera provrta.

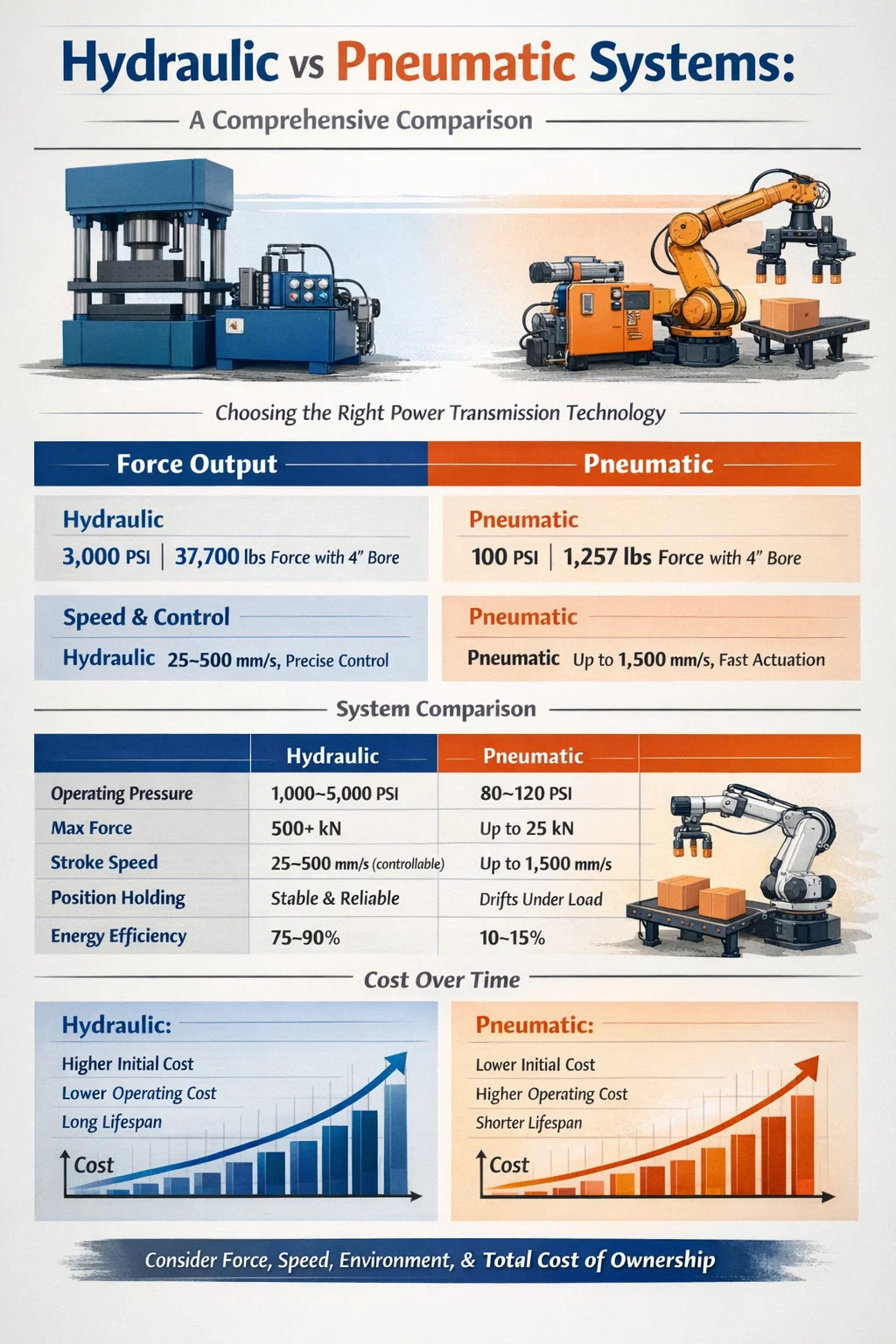

Razmotrite cilindar s provrtom od 4 inča. Pri 100 PSI (tipični pneumatski tlak u cjevovodu), proizvodi približno 1257 funti sile . Pri 3000 PSI (tipični tlak hidrauličkog sustava), isti promjer provrta stvara 37.700 funti sile — otprilike 30 puta više. Zbog toga su hidrauličke pogonske jedinice okosnica preša za štancanje metala, strojeva za injekcijsko prešanje, rudarske opreme i teških građevinskih strojeva.

Pneumatski sustavi obično maksimalno izlaze na 25 kN (oko 5600 lbf) za standardne industrijske cilindre, dok hidraulički aktuatori rutinski prelaze 500 kN u standardnim konfiguracijama. Za bilo koju primjenu koja zahtijeva stalnu veliku silu - kovanje, sabijanje, ispitivanje materijala, teška stezanja - hidraulička pogonska jedinica nije izborna; to je jedino održivo rješenje.

Zadržavanje sile i pozicioniranje u sredini zaveslaja

Hidraulički sustavi mogu držati teret na mjestu usred hoda neograničeno dugo bez kontinuiranog unosa energije, jednostavnim zatvaranjem ventila. Pneumatski sustavi to ne mogu učiniti pouzdano - komprimirani zrak je kompresibilan, pa će zaključani pneumatski cilindar pomicati pod opterećenjem. Za primjene kao što je držanje matrice za prešu ili održavanje sile stezanja tijekom operacije zavarivanja, hidraulika osigurava stabilan, zaključani položaj s kojim se pneumatika u osnovi ne može mjeriti.

Brzina i vrijeme odziva: gdje je pneumatika u prednosti

Pneumatski sustavi pokreću se brže. Zrak je stlačiv i lagan, što znači da se pneumatski cilindri izvlače i uvlače brzim potezima velike brzine. Vremena ciklusa od ispod 0,5 sekundi za puni hod uobičajeni su u pneumatskim sustavima za podizanje i postavljanje. Brzi pneumatski čekići, strojevi za spajanje i transportne trake za pakiranje oslanjaju se na ovu sposobnost brzog pokretanja.

Hidraulički sustavi su sporiji na razini hoda, iako se mogu kontrolirati. Budući da je hidraulička tekućina gusta i nestlačiva, njezino kretanje kroz krug zahtijeva više energije, a brzina pokretača izravno je povezana s brzinom protoka iz pumpe hidrauličke pogonske jedinice. Standardni hidraulički cilindar može izvršiti hod od 12 inča 1 do 3 sekunde — prikladno za većinu zahtjevnih aplikacija, ali nije prikladno za zadatke koji zahtijevaju stotine ciklusa u minuti.

Međutim, kontrola brzine u hidrauličkim sustavima daleko je preciznija. Podešavanjem ventila za kontrolu protoka ili korištenjem pumpi promjenjivog volumena u hidrauličnoj pogonskoj jedinici, operateri mogu birati točne brzine tijekom cijelog takta - što je kritično za operacije poput utiskivanja sa sporim pristupom ili kontrolirane ekstruzije. Pneumatska kontrola brzine je grublja i osjetljivija na fluktuacije tlaka u cjevovodu.

Energetska učinkovitost: niti jedan sustav nije inherentno ekološki prihvatljiv

Energetska učinkovitost često se pogrešno shvaća u raspravi o hidraulici i pneumatici. Često se pretpostavlja da su pneumatski sustavi učinkovitiji jer koriste zrak biljke. U praksi, oni su često najmanje učinkovit način prijenosa energije u tvornici. Stvaranje komprimiranog zraka poznato je kao rasipanje— samo oko 10 do 15% električne energije uveden u zračni kompresor zapravo doseže točku upotrebe kao koristan mehanički rad. Propuštanje, stvaranje topline i padovi tlaka troše ostatak.

Hidraulički sustavi, posebno oni koji koriste moderne hidrauličke pogonske jedinice s klipnim pumpama promjenjivog volumena i kontrolama osjetljivim na opterećenje, postižu ukupna učinkovitost od 75 do 90% u dobro održavanim sustavima odgovarajuće veličine. Crpka promjenjivog volumena proizvodi samo ono što krug zahtijeva; pumpa fiksne zapremine u sustavu s malom potražnjom izbacit će višak protoka preko sigurnosnog ventila kao toplinu - značajan gubitak energije koji dizajneri sustava moraju uzeti u obzir.

Za operacije s niskim radnim ciklusom—gdje se cilindar aktivira jednom svakih nekoliko sekundi—kontinuirana potrošnja energije u praznom hodu hidrauličke pogonske jedinice koja radi može nadmašiti njezinu prednost učinkovitosti. U tim scenarijima, pneumatski sustavi koji se napajaju centraliziranim pogonskim zrakom mogu imati više ekonomskog smisla, budući da se zračni kompresor dijeli na desetke strojeva.

Upravljanje toplinom u Hidraulički Power Units

Svaka hidraulička pogonska jedinica stvara toplinu kroz trenje tekućine, pad tlaka ventila i neučinkovitost pumpe. Tipična industrijska hidraulička jedinica koja radi na ulazu od 20 kW mogla bi se raspršiti 3 do 6 kW kao grijanje u rezervoar. Bez odgovarajuće izmjene topline—bilo kroz površinu rezervoara, hladnjake mlazom zraka ili izmjenjivače topline hlađene vodom—temperatura ulja prelazi sigurno radno područje 60°C (140°F) , ubrzavajući degradaciju brtve i oksidaciju ulja. Pneumatski ispušni zrak automatski odvodi toplinu; hidraulički sustavi zahtijevaju promišljeno upravljanje toplinom kao dio dizajna sustava.

Objašnjenje hidrauličke pogonske jedinice: komponente i funkcija

Hidraulički agregat (HPU) srce je svakog hidrauličkog sustava. To je samostalni paket koji stvara, pohranjuje, filtrira i kondicionira hidrauličku tekućinu pod tlakom. Razumijevanje njegovih komponenti pomaže razjasniti zašto se hidraulički sustavi ponašaju drugačije od pneumatskih postavki—i zašto unaprijed koštaju više.

• Rezervoar: Pohranjuje hidrauličku tekućinu, obično 1,5 do 3 puta veću od brzine protoka pumpe po minuti u volumenu. Također raspršuje toplinu i omogućuje izlazak uvučenog zraka.
• Pumpa: Glavni pokretač tekućine. Zupčaste pumpe su jeftine i robusne; klipne pumpe su učinkovite i sposobne za promjenjivi volumen; krilne pumpe nude tih rad. Odabir pumpe izravno određuje učinkovitost i profil buke HPU-a.
• Elektromotor: Pokreće pumpu. Dimenzioniranje motora temelji se na potrebnom protoku i tlaku. Pogoni s promjenjivom frekvencijom (VFD) sve se više koriste za prilagođavanje brzine motora zahtjevima, smanjujući potrošnju energije u mirovanju za do 40% .
• Sigurnosni ventil: Sigurnosni uređaj za tlak u sustavu. Otvara se kada tlak prijeđe zadanu točku, usmjeravajući tekućinu natrag u spremnik i sprječavajući oštećenje komponente.
• Sklop filtera: Uklanja čestice onečišćenja iz tekućine. ISO ciljevi klase čistoće (obično ISO 16/14/11 za sustave servo ventila) određuju mikronske vrijednosti filtra i servisne intervale.
• Izmjenjivač topline: Održava temperaturu tekućine unutar optimalnog radnog opsega od 40–60°C. Može biti ulje-zrak ili ulje-voda ovisno o uvjetima okoline i zahtjevima za odbacivanje topline.
• Akumulator (opcionalno): Pohranjuje tekućinu pod tlakom za događaje vršne potražnje, prigušuje skokove tlaka i može održavati tlak u krugu tijekom kratkih gašenja pumpe.

Pneumatski sustavi nemaju ekvivalent hidrauličnoj pogonskoj jedinici kao paketnom sustavu. Umjesto toga, oslanjaju se na centralizirani zračni kompresor, sušač, spremnik za prijem i distribucijske cjevovode - sve to obično dijeli infrastruktura. Ovo pojednostavljuje dizajn pojedinačnog stroja, ali stvara ovisnost o kvaliteti zraka u cijelom pogonu i dosljednosti tlaka.

Zahtjevi za održavanje i pouzdanost tijekom vremena

Održavanje je mjesto gdje usporedba hidraulike i pneumatike postaje najkonzekventnija za upravitelje operacija. Oba sustava zahtijevaju redovitu pozornost, ali se priroda i posljedice zanemarivanja znatno razlikuju.

Održavanje hidrauličkog sustava

Hidraulički sustavi osjetljivi su na kontaminaciju tekućinom. Više od 80% kvarova hidrauličkog sustava pripisuju se kontaminiranom ulju. Onečišćenje česticama zarezuje kalemove servo ventila, grebe provrte cilindara i ubrzava trošenje pumpe. Strogi program održavanja hidrauličke pogonske jedinice uključuje:

• Uzorkovanje ulja i ISO analiza čistoće svakih 250 do 500 radnih sati
• Zamjena elementa filtera na temelju indikatora diferencijalnog tlaka (ne prema fiksnom kalendarskom rasporedu)
• Potpuno se ulje mijenja svakih 2000 do 4000 sati, ovisno o uvjetima rada i vrsti ulja
• Provjera i zamjena brtvi na cilindrima i pumpama jednom godišnje ili na prvi znak vanjskog curenja
• Pregled odzračnika spremnika kako bi se spriječio prodor vlage i atmosferske prašine

Vanjska curenja ulja najvidljiviji su način hidrauličkog kvara. Čak i malo curenje brtve može stvoriti opasnost za pod, probleme s ekološkom usklađenošću i rizik od požara ako ulje dođe u dodir s vrućim površinama. ISO 23309 i lokalni propisi o zaštiti okoliša mogu zahtijevati sustave za zadržavanje izlijevanja oko hidrauličke opreme u određenim industrijama.

Održavanje pneumatskog sustava

Pneumatsko održavanje je jednostavnije na razini stroja, ali se često zanemaruje na razini infrastrukture. Ključni zadaci uključuju:

• Pražnjenje separatora vode i jedinica FRL (filter-regulator-lubricator) dnevno ili automatski
• Zamjena FRL filtarskih elemenata svakih 6 do 12 mjeseci
• Istraživanja otkrivanja curenja kroz distribucijske cijevi—studije to pokazuju propuštanja čine 20 do 30% proizvodnje komprimiranog zraka u prosječnoj tvornici
• Godišnje podmazivanje klipnjača cilindra i provjera istrošenosti brtve

Najveći način kvara pneumatskog održavanja je nevidljiv: curenje zraka koje tiho crpi kapacitet kompresora. A Rupa od 3 mm u distribucijskom vodu pri 100 PSI može kontinuirano trošiti preko 1 kW energije kompresora. Ultrazvučni alati za otkrivanje curenja neophodni su za objekte koji upravljaju velikim pneumatskim mrežama.

Usporedba troškova: unaprijed naspram doživotnog

Nabavna cijena je mjesto gdje se pneumatski sustavi čine najatraktivnijim. Pneumatski cilindar i sklop ventila za laku primjenu mogu koštati 50 do 500 dolara . Može raditi sličan hidraulički cilindar s ventilom i razvodnikom 500 do 5000 dolara —a namjenska hidraulička pogonska jedinica za jedan stroj dodaje još jedan 2.000 do 30.000 dolara ovisno o veličini i specifikaciji.

Međutim, analiza životnih troškova govori uravnoteženiju priču. Pneumatski sustavi jeftini su za kupnju i ugradnju, ali su skupi za rad. U objektima u kojima se komprimirani zrak proizvodi po punom trošku (električna energija, održavanje, amortizacija kapitala) od 0,25 do 0,35 dolara za 1000 standardnih kubičnih stopa , pneumatski potrošači s visokim radnim ciklusom postaju značajne energetske stavke. Jedan pneumatski cilindar promjera 2 inča koji radi 60 puta u minuti za dvije smjene od 8 sati može potrošiti ekvivalent 2 do 4 kW električne energije kontinuirano.

Za aplikacije s velikom snagom i visokim radnim ciklusom, hidraulička pogonska jedinica obično postiže rentabilnost u odnosu na pneumatsku alternativu unutar 3 do 5 godina rada isključivo na uštedi energije. Iza tog prozora, rad hidrauličkog sustava je jeftiniji. Za povremene primjene niske sile, pneumatski sustav nikada ne gubi svoju troškovnu prednost.

Sigurnosni profili: različiti rizici, ne veći ili manji

Sigurnost nije jednostavna pobjeda ni za jedan sustav - svaki nosi različite opasnosti kojima se mora upravljati kroz inženjerske kontrole i proceduralnu disciplinu.

Hidrauličke opasnosti

• Ozljede ubrizgavanjem: Propuštanje u hidrauličnom crijevu pri 3000 PSI može ubrizgati tekućinu kroz kožu dovoljnom snagom da izazove duboko oštećenje tkiva bez očite ulazne rane. Ovo je hitan medicinski slučaj koji se često podcjenjuje u trenutku pružanja skrbi. OSHA to bilježi kao jednu od najtežih hidrauličkih opasnosti.
• Opasnost od požara: Hidraulička tekućina na bazi nafte je zapaljiva. Mrskanje iz pokvarenog crijeva u blizini vrućih površina ili izvora paljenja može izazvati požar. Tekućine otporne na vatru (fosfatni esteri, mješavine vode i glikola) obavezne su u ljevaonicama, čeličanama i zrakoplovstvu.
• Otpuštanje pohranjene energije: Akumulator napunjen do 3000 PSI pohranjuje značajnu energiju. Nepravilni postupci smanjenja tlaka mogu uzrokovati nasilno izbacivanje komponente.

Pneumatske opasnosti

• Pad gravitacije: Kada pneumatski cilindar izgubi pritisak, njegovo opterećenje odmah opada - nema jastuka. Pneumatske osovine s gravitacijskim opterećenjem zahtijevaju vanjske mehaničke brave ili ventil za održavanje tlaka za sigurno držanje tereta.
• Buka: Pneumatski ispuh je glasan. Neprigušeni ispušni otvori usmjerenog ventila mogu proizvesti 85 do 95 dB(A) — iznad praga koji zahtijeva zaštitu sluha prema EU i OSHA propisima. Prigušivači to smanjuju, ali dodaju protutlak, što utječe na povratne brzine cilindra.
• Opasnost od biča: Odspojeno crijevo za zrak pod tlakom može snažno zavijati. Ograničivači crijeva i automatske spojke za zatvaranje standardne su sigurnosne odredbe.

U preradi hrane, farmaceutskoj proizvodnji i čistim sobama općenito se preferiraju pneumatski sustavi jer je njihov ispuh (zrak) čist i curenje bez ulja ne kontaminira proizvode. Kontaminacija hidrauličkim uljem u tim okruženjima stvara probleme u vezi s usklađenošću i sigurnošću proizvoda koji nadjačavaju svaku argumentaciju sile ili učinkovitosti.

Vodič za odabir za pojedine aplikacije

Usklađivanje tipa sustava s primjenom najpraktičniji je ishod svake hidrauličke naspram pneumatske analize. Sljedeća raščlamba pokriva najčešće slučajeve industrijske uporabe.

Odaberite hidrauličku pogonsku jedinicu kada:

• Zahtjevi za silu prelaze 25 kN—metalne preše, stezaljke za injekcijsko prešanje, preše za kovanje, rudarski krovni nosači
• Potrebna je precizna kontrola brzine kroz cijeli hod—kontrolirana ekstruzija, utiskivanje sa sporim pristupom, strojevi za ispitivanje materijala
• Opterećenje se mora držati nepomično pod dejstvom sile dulje vrijeme - stezanje matrice, držanje učvršćenja, oprema za ispitivanje konstrukcije
• Mobilna oprema koja zahtijeva veliku snagu u kompaktnom pakiranju—bageri, poljoprivredni strojevi, brodsko upravljanje, offshore oprema
• Radovi s visokim radnim ciklusom i velikom snagom gdje dugoročna energetska učinkovitost opravdava početne troškove HPU-a

Odaberite pneumatiku kada:

• Zahtjevi za silu su ispod 10 kN, a brzina je važnija od preciznosti—roboti za odabir i postavljanje, skretnici pokretnih traka, izbacivači dijelova
• Potreban je čist okoliš - hrana, farmacija, medicinski uređaji, proizvodnja poluvodiča
• Bitni su niski troškovi instalacije i brzo postavljanje—alati za održavanje, male ćelije za automatizaciju, zračni alati za radionice
• Infrastruktura komprimiranog zraka u postrojenju već postoji i nedovoljno je iskorištena
• Radni ciklus je nizak i energetska učinkovitost pojedinačnih aktuatora nije prioritet

Hibridni sustavi: korištenje oboje zajedno

Mnoge moderne proizvodne linije koriste obje tehnologije paralelno. Hidraulička pogonska jedinica može pokretati glavnu prešu dok pneumatski cilindri upravljaju utovarom, istovarom i stezanjem dijelova oko njega. Ova hibridna arhitektura koristi prednosti svakog sustava: hidraulika za težak rad, pneumatika za brze, lagane pomoćne funkcije. Projektiranje ovih sustava zahtijeva posebnu pozornost na zajedničku električnu infrastrukturu, integraciju sustava upravljanja i planiranje održavanja kako bi se izbjegli operativni sukobi.

Razmatranja zaštite okoliša i propisa

Usklađenost s okolišem sve je veći čimbenik u procesu odabira hidrauličkog naspram pneumatskog. Hidraulično ulje je klasificirano kao opasna tvar u većini jurisdikcija. Izlijevanja zahtijevaju dokumentirane postupke čišćenja, a odlaganje iskorištenog hidrauličkog ulja regulirano je okvirima poput Okvirne direktive EU o otpadu ili standarda US EPA. Postrojenja koja koriste hidrauličke sustave moraju održavati infrastrukturu za zadržavanje ulja—posude za kapanje, obložene spremnike, opremu za izlijevanje—i u skladu s tim obučavati osoblje.

Biorazgradive hidrauličke tekućine (na bazi repičinog ulja, na bazi sintetičkih estera) dostupne su i sve se više specificiraju u ekološki osjetljivim primjenama - šumarska oprema, pomorska plovila, poljoprivredni strojevi koji rade u blizini izvora vode. Ove tekućine obično nose a 15 do 40% premije na cijenu više od mineralnog ulja i mogu imati uža temperaturna radna područja, ali značajno smanjuju odgovornost za okoliš.

Pneumatski sustavi, nasuprot tome, ispuštaju čisti i suhi zrak (pod pretpostavkom odgovarajuće filtracije i sušenja) i nose minimalno opterećenje okoliša na razini stroja. Ekološki trošak je uzvodno—u potrošnji energije zračnog kompresora—i rješava se programima energetske učinkovitosti, a ne obuzdavanjem izlijevanja.

Za objekte koji traže ISO 14001 certifikaciju upravljanja okolišem, upravljanje hidrauličkim sustavom zahtijeva više formalne dokumentacije i proceduralne kontrole od pneumatskih alternativa, što je pravi operativni trošak koji vrijedi uzeti u obzir pri odluci o odabiru.

Dimenzioniranje hidrauličke pogonske jedinice: ključni parametri koje treba odabrati

Za inženjere i kupce koji procjenjuju opcije hidrauličkih jedinica, točna veličina je kritična. Premali HPU ne može zadovoljiti vršnu potražnju; prevelik rasipa kapital i radi neučinkovito pri djelomičnom opterećenju. Tri temeljna parametra dimenzioniranja su protok, tlak i snaga.

1. Potrebna brzina protoka (L/min ili GPM): Izračunato iz površine provrta cilindra pomnožene s potrebnom brzinom klipa, zbrojene za sve aktuatore koji istovremeno rade. Uvijek dodajte 10 do 15% marže za gubitke u sustavu.
2. Maksimalni tlak sustava (bar ili PSI): Postavljen prema najvećem zahtjevu opterećenja. Postavka sigurnosnog ventila trebala bi biti 10 do 15% iznad maksimalnog radnog tlaka, a ne maksimalnog nazivnog tlaka komponente.
3. Snaga motora (kW ili HP): Izračunava se kao (brzina protoka × tlak) / (600 × učinkovitost pumpe) u kW kada se koriste L/min i bar. Sustav koji zahtijeva 40 L/min pri 200 bara s 85% učinkovitom pumpom treba otprilike 15,7 kW snage motora.

Volumen spremnika dimenzioniran je na 2 do 3 puta veću brzinu protoka pumpe u minuti—pumpa od 40 L/min dobiva spremnik od 80 do 120 litara. Ovaj omjer osigurava odgovarajuće vrijeme zadržavanja za odzračivanje zraka, stabilizaciju temperature i taloženje onečišćenja. Štednja na volumenu spremnika uobičajena je pogreška specifikacije HPU-a koja se kasnije pokazuje kao problemi s pregrijavanjem i kontaminacijom.

Za pneumatsko dimenzioniranje, ekvivalentni postupak je jednostavniji: izračunajte potrošnju zraka svakog aktuatora (površina provrta × hod × ciklusa u minuti × 2 za dvostruko djelovanje), zbrojite sve potrošače, dodajte 25% margine za curenje i buduća proširenja i potvrdite da kapacitet zračnog kompresora postrojenja pokriva ukupnu potražnju pri potrebnom tlaku na FRL ulazu stroja.

Suština hidrauličkog naspram pneumatskog

Odluka o hidrauličkoj naspram pneumatske nije vezana uz to koja je tehnologija superiorna u apstraktnom smislu – već koja odgovara vašem specifičnom opterećenju, brzini, okolišu i proračunskim parametrima. Hidraulički sustavi, usidreni pomoću hidrauličke pogonske jedinice odgovarajuće veličine, jedini su praktični izbor za primjene visoke sile, precizno kontrolirane ili za držanje tereta. Pneumatski sustavi pravi su izbor za brze, čiste, male snage i skupe zadatke gdje već postoji infrastruktura komprimiranog zraka.

Ostvarite odabir od samog početka kvantificiranjem vaših zahtjeva za snagom, ciklusa rada, ograničenja okoliša i 5-godišnjeg ukupnog troška vlasništva—a ne samo cijene narudžbenice. Ta će analiza gotovo uvijek jasno ukazati na jednu vrstu sustava i uštedjet će značajne troškove rekonstrukcije i operativne glavobolje nizvodno.

Ako radite blizu granice—sile oko 10 do 25 kN, umjereni radni ciklusi, mješoviti zahtjevi za okoliš—savjetujte se s integratorom fluidnog sustava napajanja koji može modelirati obje opcije prema vašem stvarnom ciklusu opterećenja. Pravi sustav za vašu operaciju je onaj koji minimizira ukupne troškove vlasništva dok pouzdano ispunjava sve zahtjeve performansi, a ne onaj koji izgleda najjeftiniji na ponudi.
