Kako čitati hidrauličke sheme: Potpuni vodič

Što prvo trebate znati: čitanje hidrauličkih shema je vještina koja se može naučiti

Čitanje hidrauličkih shema nije tako komplicirano kao što izgleda. Jednom kada shvatite da svaki simbol predstavlja fizičku komponentu, a svaka linija predstavlja tekućinu, dijagram počinje pričati jasnu mehaničku priču. Ključ je učenje biblioteke simbola ISO 1219, razumijevanje konvencija smjera toka i prepoznavanje kako Hidraulička pogonska jedinica (HPU) usidre cijeli krug. Većina tehničara postane vješta u čitanju standardnih shema unutar nekoliko tjedana usredotočene prakse.

Ovaj vodič prolazi kroz sve, od osnovnog prepoznavanja simbola do čitanja složenih krugova višestrukih aktuatilia, s posebnim osvrtom na komponente s kojima ćete se najčešće susresti na industrijskim strojevima, mobilnoj opremi i offshilie sustavima. Bilo da ste tehničar za održavanje, inženjer dizajna ili upravitelj stroja koji pokušava otkloniti kvar, razumijevanje čitanja ovih dijagrama jedna je od najpraktičnijih vještina koje možete razviti.

Temelj: razumijevanje onoga što hidraulička shema zapravo predstavlja

Hidraulička shema je simbolički dijagram koji pokazuje kako su hidrauličke komponente povezane i kako tekućina teče kroz sustav. Ne prikazuje fizički položaj komponenti, njihovu stvarnu veličinu ili usmjeravanje cijevi i crijeva u prostiliu. Ono što pokazuje je logičan odnos između komponenti i slijeda ili uvjeta pod kojima se tekućina kreće od jedne točke do druge.

Zamislite to kao dijagram električnog ožičenja. Dijagram ožičenja vam ne govilii gdje žica fizički prolazi kroz zid, ali vam govilii točno koji se terminal spaja na koju komponentu i pod kojim uvjetima prebacivanja teče struja. Hidraulička shema radi na istoj logici, ali za tekućinu pod tlakom umjesto električne energije.

Većina hidrauličkih shema slijedi ISO 1219-1 (Fluid Power Systems and komponentas — Graphic Symbols) ili, u Sjevernoj Americi, ANSI/NFPA T3.25. Dva standarda dijele većinu simbola, ali se razlikuju u nekoliko konvencija. Industrijska oprema koja se prodaje diljem svijeta gotovo će uvijek koristiti ISO 1219. Znajući koji standard slijedi shema štedi vrijeme pri traženju nepoznatih simbola.

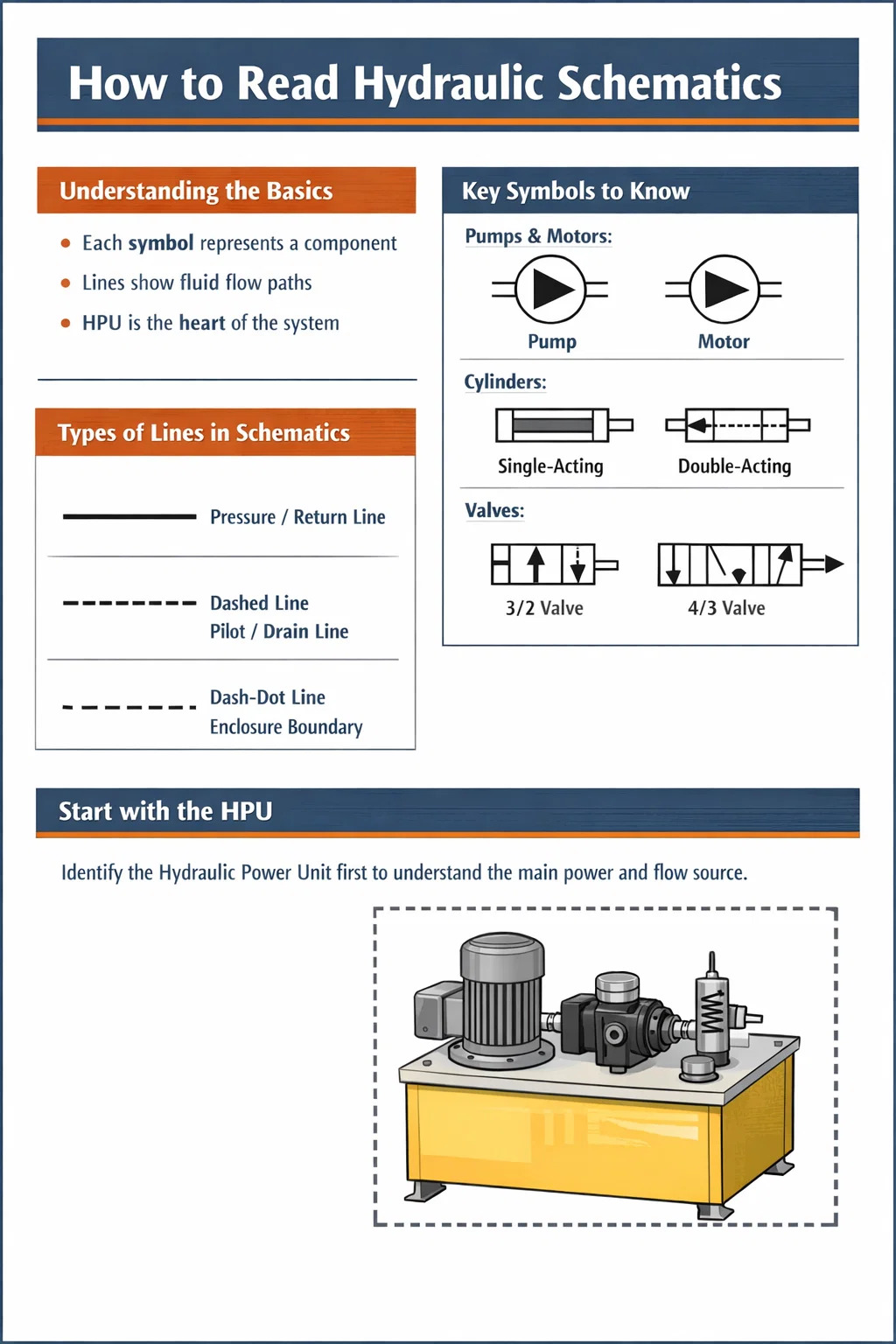

Tri kategorije linija koje ćete vidjeti

• Pune linije — glavni tlačni i povratni vodovi koji prenose radnu tekućinu u normalnim radnim uvjetima
• Isprekidane linije — pilot vodovi, odvodni vodovi i vodovi upravljačkog signala koji prenose tekućinu male količine ili niskog tlaka koja se koristi za rad ventila
• Točkaste ili isprekidane crte — granice kućišta koje grupiraju više komponenti u jedan sklop, kao što je blok razvodnika ventila ili kompletna hidraulička pogonska jedinica

Križanje dviju linija bez točke znači da se linije ne spajaju. Križanje s ispunjenom točkom znači da se linije spajaju na tom spoju. Ova je razlika značajna kada se prate putovi protoka kroz složene krugove.

Osnovne grupe simbola koje morate prepoznati

Hidraulički simboli izgrađeni su od malog skupa primitivnih oblika. Nakon što naučite što svaki primitivni oblik znači, možete dekodirati simbole za komponente koje nikada prije niste vidjeli čitajući logiku oblika. Glavni primitivi su krugovi, kvadrati/pravokutnici, trokuti, strelice i lukovi.

Pumpe i motori

I pumpe i motori predstavljeni su krugom. Razlika je u smjeru ispunjenog trokuta unutar kruga. Trokut okrenut od središta kruga (prema van) predstavlja pumpu — ona izbacuje tekućinu. Trokut usmjeren prema središtu predstavlja motor — tekućina ulazi i pokreće rotaciju. Verzija bilo kojeg uređaja s promjenjivim pomakom imat će dijagonalnu strelicu nacrtanu kroz simbol kruga.

u a Hidraulička pogonska jedinica , obično ćete vidjeti jedan ili više simbola pumpe povezanih izravno sa simbolom glavnog pokretača (električni motor predstavljen krugom sa slovom M ili simbol motora). Pumpa je srce HPU-a — pretvara mehaničku energiju u hidraulički protok, obično pri tlakovima u rasponu od 150 bara do 350 bara u industrijskim sustavima.

Cilindri i aktuatori

Hidraulički cilindar prikazan je kao pravokutnik sa šipkom koja se proteže s jednog kraja. Pravokutnik predstavlja cijev, a pravokutnik unutar nje (klip) obično se podrazumijeva položajima otvora. Cilindar s dvostrukim djelovanjem ima dva priključka - jedan sa svake strane klipa. Cilindar s jednostrukim djelovanjem ima jednu liniju priključka i često prikazuje simbol opruge na povratnoj strani kako bi označio povlačenje opruge.

Rotacijski aktuatori (hidraulički motori ili oscilirajući aktuatori) su krugovi s dvosmjernim trokutima i osovinskim linijama. Kada vidite zakrivljene strelice na simbolu rotacijskog pokretača, to označava mogućnost kontinuirane rotacije.

Ventili: najsloženiji simboli za svladavanje

Ventili su prikazani kvadratima. Broj kvadrata u simbolu jednak je broju uklopnih položaja koje ventil ima. Ventil s dva položaja ima dva kvadrata jedan pored drugog. Ventil s tri položaja ima tri kvadrata. Strelice i simboli blokiranih priključaka unutar svakog kvadrata pokazuju staze protoka dostupne u tom položaju. Središnji kvadrat tropoložajnog ventila pokazuje neutralno ili središnje stanje, što je osobito važno za razumijevanje što se događa kada nema signala.

Simboli pokretača pričvršćeni s vanjske strane omotača ventila govore vam kako se ventil pomiče. Uobičajeni aktuatori uključuju:

• Dijagonalna crta s vrhom strelice — ručni gumb ili poluga
• Simbol zavojnice — solenoid (električni) pokretač
• Isprekidana linija koja ulazi u ovojnicu ventila — aktiviranje upravljačkog tlaka
• Simbol opruge — povratak opruge na zadani položaj
• Simbol valjka ili brega — mehaničko aktiviranje pokretnim dijelom

Smjerni regulacijski ventil opisan kao "4/3 elektromagnetski upravljan, centriran na oprugu" pokazat će tri kvadrata sa solenoidom na svakom vanjskom kvadratu i oprugom na svakom vanjskom kvadratu. Središnji kvadrat će pokazati stanje neutralnog protoka — na primjer, svi otvori su blokirani (zatvoreno središte), blokirani su tlak u spremniku i oba priključka aktuatora (tandemsko središte) ili su svi otvori otvoreni (otvoreno središte).

Ventili za kontrolu tlaka

Ventili za rasterećenje, redukcijski ventili, sekvencijski ventili i protutežni ventili svi se pojavljuju kao pravokutnici s dijagonalnom strelicom i oprugom, ali se njihovi unutarnji spojevi razlikuju. A reljefni ventil povezuje se od tlačnog voda do spremnika i otvara kada tlak premaši zadanu vrijednost — uvijek je prikazan paralelno s krugom, štiteći sustav od prekomjernog tlaka. A ventil za smanjenje tlaka postavlja se u nizu u cjevovodu i ograničava nizvodni tlak na zadanu vrijednost bez obzira na uvjete uzvodno.

Nepovratni ventili i nepovratni ventili s pilotskim upravljanjem

Nepovratni ventil prikazan je kao kugla ili strelica uz sjedište — propušta protok samo u jednom smjeru i blokira obrnuti protok. Kontrolni nepovratni ventil (POCV) dodaje isprekidanu pilot liniju simbolu nepovratnog ventila, što pokazuje da pilot signal može nadjačati provjeru i omogućiti obrnuti protok. POCV-ovi su česti u krugovima za držanje opterećenja gdje trebate zaključati cilindar u položaju, ali ga i otpustiti pod kontroliranim uvjetima.

Ventili i restriktori protoka

Fiksni ograničavač prikazan je kao usko suženje u liniji. Ventil za kontrolu promjenjivog protoka dodaje dijagonalnu strelicu koja označava mogućnost podešavanja. Ventil za kontrolu protoka s kompenzacijom tlaka dodaje pravokutnik s unutarnjom strelicom kako bi pokazao da se pad tlaka preko restriktora održava konstantnim — to osigurava dosljedne brzine protoka bez obzira na varijacije tlaka opterećenja, što je bitno za dosljedne brzine cilindra.

Kako prepoznati i očitati hidrauličku pogonsku jedinicu na shemi

The Hidraulička pogonska jedinica je gotovo uvijek prikazan kao poseban sklop zatvoren točkastim ili isprekidanim rubom na shemi. Ova granica vam govori da je sve unutra dio HPU paketa — obično rezervoar, jedna ili više pumpi s glavnim pogonima, glavni sigurnosni ventil sustava, usisni filter, filter povratne linije i razni priključci za instrumente.

Kada čitate shemu koja uključuje HPU, započnite identificiranjem granice jedinice. Sve izvan granice su komponente kruga instalirane na terenu. Veze koje prolaze kroz granicu HPU-a su sučelja između jedinice za napajanje i radnog kruga — obično visokotlačni dovodni priključak (označen P ili HP), povratni priključak spremnika (označen T ili R) i često odvodni priključak (označen L ili Dr) za unutarnje curenje iz motora i ventila.

Shema tipičnih komponenti unutar hidrauličke pogonske jedinice

Dobro dizajniran HPU shema također će pokazati električni motor s njegovom nazivnom snagom i brzinom, spoj između motora i crpke i bilo koji ventil za rasterećenje ili kontrolu kompenzatora tlaka koji upravlja ponašanjem pumpe u stanju mirovanja. U velikim industrijskim HPU jedinicama s učinkom pumpe od 200 litara u minuti ili više — često ćete vidjeti dvostruke sklopove crpki s izmjeničnom logikom rada/pripravnosti prikazane kroz selektor ili raspored ventila za promjenu.

Postupak korak po korak za čitanje kompletne hidrauličke sheme

Približavanje shemi koju nikada prije niste vidjeli može biti neodoljivo ako pokušate sve pročitati odjednom. Sljedeći postupak pouzdano funkcionira za sheme bilo koje razine složenosti.

Korak 1 — Orijentirajte se na cjelokupni izgled

Prije nego što detaljno ispitate bilo koji simbol, skenirajte cijelu shemu da biste razumjeli njenu cjelokupnu organizaciju. Većina shema je nacrtana s izvorom energije (hidrauličkom pogonskom jedinicom ili samostalnim sklopom pumpe) s lijeve ili gornje strane, s aktuatorima (cilindarima i motorima) s desne ili donje strane. Glavni tlačni dovodni vod obično je na vrhu i vodi vodoravno, a povratni vod spremnika ide ispod njega paralelno. Protok se općenito kreće slijeva nadesno ili odozgo prema dolje u normalnim radnim uvjetima.

Obratite pažnju na blok naslova — on će identificirati stroj, broj crteža, razinu revizije, a često i vrstu tekućine i nazivni tlak sustava. Ovo je kritičan kontekst. Sustav dizajniran za 250 bara s mineralnim uljem Tellus 46 ponaša se vrlo drugačije od sustava namijenjenog za 420 bara s tekućinom od fosfatnog estera otpornom na vatru.

Korak 2 — Identificirajte svaki aktuator u krugu

Prebrojite i označite svaki cilindar, hidraulički motor i rotacijski aktuator na shemi. Ovo su vaši rezultati — komponente koje obavljaju stvarni posao. Razumijevanje posla koji treba obaviti daje vam kontekst za razumijevanje zašto su ventil i upravljački krugovi raspoređeni na takav način. Svaki aktuator će imati broj oznake ili referencu slova koja se povezuje s popisom komponenti ili popisom materijala u paketu crteža.

Korak 3 — Pratite glavne tlačne i povratne vodove

Slijedite pune linije od izlaza pumpe sve do svakog pokretača i natrag do spremnika. Ovaj trag otkriva fizički put kojim prolazi tekućina pod tlakom u normalnim radnim uvjetima. Označite gdje se pojavljuju točke grananja. Na svakoj grani često je prisutan nepovratni ventil ili razdjelnik protoka za upravljanje prioritetom između više krugova koji rade istovremeno.

Korak 4 — Detaljno ispitajte svaki upravljački ventil smjera

Za svaki upravljački ventil odredite: koliko položaja ima, koja je putanja protoka u svakom položaju, kako se pokreće (solenoid, pilot tlak, ručna poluga) i koji je njegov zadani/povratni položaj opruge. Zadana pozicija govori vam što se događa tijekom nestanka struje ili kada nema naredbenog signala — ovo su ključne sigurnosne informacije za bilo koji stroj.

Ventil u sigurnosno zatvoren (blokirano središte) stanje će zadržati teret na mjestu ako nestane struje. Ventil u sigurnosno otvoren (plutajuće središte) uvjet će omogućiti da viseći teret padne. Ova razlika ima značajne sigurnosne implikacije i mora se razumjeti kada se čitaju sheme za aplikacije za podizanje ili potporu.

Korak 5 — Pratite vodeće i odvodne vodove

Slijedite isprekidane linije kroz shemu. Ove linije upravljačkog signala često otkrivaju logiku kruga - koji ventil kontrolira koji drugi ventil, gdje je ugrađena sekvencijska logika i gdje postoje povratne petlje tlaka. Mnoge sheme koriste usmjerne ventile s pilot-upravljanjem gdje pilot-tlak dolazi iz zasebnog pilot-napajnog kruga koji se vuče pri smanjenom tlaku (obično 30–50 bara ) u usporedbi s glavnim radnim tlakom.

Odvodne vodove također je važno pratiti. Komponente s unutarnjim curenjem — varijabilne pumpe, hidraulički motori, neki proporcionalni ventili — zahtijevaju niskotlačni odvodni vod natrag u spremnik. Ako se odvodni vod začepi ili se razvije protutlak iznad otprilike 5–10 bara , brtve vratila neće uspjeti. Shema vam pokazuje gdje su ti odvodni vodovi i potvrđuje da se vraćaju u spremnik odvojeno od glavnog povratnog voda.

Korak 6 — Provjerite uređaje za ograničavanje tlaka i sigurnosne uređaje

Pronađite svaki sigurnosni ventil na shemi. Glavni sigurnosni ventil sustava u HPU postavlja najveći dopušteni tlak sustava. Sekundarni sigurnosni ventili na pojedinačnim krugovima pokretača štite te specifične krugove od skokova tlaka izazvanih opterećenjem. U dobro projektiranom sustavu, podešeni tlak glavnog sigurnosnog ventila trebao bi biti približno 10-15% iznad najviši radni tlak potreban bilo kojem aktuatoru u sustavu.

Uobičajene vrste strujnih krugova i kako ih prepoznati

Hidraulički krugovi izgrađeni su od relativno malog broja ponavljajućih uzoraka. Prepoznavanje ovih uzoraka na shemi dramatično ubrzava vaše čitanje i daje vam neposredan uvid u ponašanje sklopa.

Krugovi za kontrolu brzine ulaza, izlaza mjerača i ispuštanja

Kontrola brzine cilindra ili motora postiže se ograničavanjem protoka. u a metar-in krug , ventil za regulaciju protoka postavljen je u dovodni vod do aktuatora — on ograničava brzinu ulaska tekućine u aktuator. u a krug mjerača izlaza , ventil za kontrolu protoka smješten je u povratnom vodu — on ograničava brzinu kojom tekućina napušta aktuator. Mjerenje je poželjno za aplikacije prekomjernog opterećenja jer održava pozitivan protutlak koji sprječava da opterećenje otiče brže nego što pumpa dobavlja tekućinu.

A bleed-off krug postavlja regulacijski ventil protoka u granu koja preusmjerava dio protoka pumpe izravno u spremnik, umjesto da ga stavlja u dovodni ili povratni vod pokretača. To je energetski učinkovitije jer višak protoka zaobilazi aktuator pri nižem tlaku, ali pruža manje preciznu kontrolu brzine pod različitim opterećenjima.

Regenerativni krugovi

Regenerativni krug pojavljuje se na shemi kao veza između otvora na kraju šipke cilindra i dovodnog voda na kraju poklopca. Kada se upravljački ventil smjera pomakne kako bi se produžio cilindar, povratni tok s kraja klipnjače usmjerava se natrag na kraj čepa, a ne u spremnik. Ovo povećava brzinu istezanja jer je efektivni protok do kraja poklopca jednak protoku pumpe plus povratni protok sa strane šipke. Kompromis je smanjen kapacitet sile tijekom regenerativnog zaveslaja. Regenerativni krugovi se koriste u fazama pristupa preši, primjenama klizanja i bilo kojoj situaciji u kojoj je potreban brzi hod prije kontakta punom snagom.

Krugovi za zadržavanje opterećenja pomoću protutežnih ventila

Kada shema prikazuje protutežni ventil na priključku na kraju šipke okomito postavljenog cilindra, krug je dizajniran da spriječi spuštanje tereta pod djelovanjem gravitacije kada je usmjereni ventil u neutralnom položaju ili kada pukne vod. Protutežni ventil zahtijeva pilot signal s dovodne strane da bi se otvorio, što znači da se opterećenje može spustiti samo kada pumpa aktivno dovodi tlak — opterećenje ne može slobodno pasti čak ni ako crijevo pukne između razvodnika ventila i cilindra. Podešeni tlak protutežnog ventila obično je 1,3 puta maksimalni pritisak izazvan opterećenjem kako bi se spriječilo lupanje dok se i dalje dopušta kontrolirano spuštanje.

Akumulatorski krugovi

Simbol akumulatora (krug podijeljen zakrivljenom linijom koji predstavlja separatorsku membranu ili mjehur) označava skladištenje energije u krugu. Akumulatori služe u nekoliko svrha — mogu osigurati visok trenutni protok za kratkotrajna aktiviranja bez potrebe za velikom pumpom, mogu održavati tlak u sustavu tijekom razdoblja mirovanja pumpe i prigušuju skokove tlaka. Kada vidite akumulator na shemi, također potražite sigurnosni ventil za pražnjenje ili krug ventila za ispuštanje koji omogućuje ispuštanje pohranjenog tlaka u spremnik prije bilo kakvih radova na održavanju — ovo je obvezna sigurnosna značajka u bilo kojem akumuliranom hidrauličkom krugu.

Očitavanje krugova proporcionalnog i servo ventila

Proporcionalni ventili i servo ventili pojavljuju se na shemama kao simboli upravljačkog ventila s dodatnim detaljima koji pokazuju kontinuirano varijabilno pozicioniranje, a ne diskretno prebacivanje. Proporcionalni usmjereni ventil često se crta kao standardni simbol usmjerenog ventila s proporcionalnim solenoidom označenim simbolom koji prikazuje varijabilnu oprugu ili simbolom označenim s "proporcionalno" ili "PROP" u oznaci. Servo ventil je nacrtan na sličan način, ali često sa simbolom zakretnog momenta motora i internim povratnim putem koji označava kontrolu položaja kalema u zatvorenoj petlji.

Krugovi koji koriste ove ventile obično su zatvoreni sustavi za kontrolu položaja ili brzine. Shema će prikazati povratne senzore - linearne pretvarače položaja (LVDTs), rotacijske enkodere ili pretvarače tlaka - sa signalnim vodovima koji se vraćaju u upravljački blok. Ove signalne linije obično su prikazane kao tanke linije ili označene kao električni signali, a ne kao hidrauličke linije. Prilikom čitanja ovih složenijih shema važno je razumjeti koji su signali hidraulički, a koji električni. Upravljački blok može se prikazati kao jednostavan pravokutnik s označenim ulazima i izlazima, s detaljnom električnom shemom na zasebnom setu crteža.

The Hidraulička pogonska jedinica opskrbni krugovi servo ventila moraju osigurati iznimno čistu tekućinu - obično ISO 4406 klasa čistoće 16/14/11 ili bolja — jer servo ventili imaju unutarnje zazore od 2-5 mikrona i izuzetno su osjetljivi na kontaminaciju česticama. HPU shema za servo sustave prikazat će visokoučinkovite tlačne filtre (ocijenjene na 3–10 mikrona apsolutno) uz standardni filtar povratne linije.

Kako funkcioniraju brojevi oznaka komponenti i popisi referenci

Svaka komponenta na profesionalnoj hidrauličkoj shemi označena je alfanumeričkom referencom, kao što su V1, V2, CV3, RV1, CIL-A ili M1. Ove oznake odgovaraju popisu komponenti (koji se također naziva popis materijala ili popis dijelova) koji se pojavljuje ili u području bloka naslova crteža ili na zasebnom dokumentu. Popis komponenti daje vam proizvođača, broj modela i ključne specifikacije za svaku označenu komponentu.

Za rješavanje problema, broj oznake je vaš najučinkovitiji put do pronalaženja podatkovne tablice za određenu komponentu. Ako shema pokazuje da bi se ventil V3 trebao pomicati kada je solenoid Y3 pod naponom, ali cilindar se ne pomiče, potražite V3 na popisu komponenti kako biste pronašli točan model ventila, a zatim dohvatite podatkovnu tablicu da provjerite specifikacije električne zavojnice, mogućnosti konfiguracije kalema i minimalne zahtjeve za radnim tlakom.

Uobičajene konvencije oznaka na koje ćete naići

• P or PU — Pumpna jedinica ili hidraulička pogonska jedinica
• M — Elektromotor ili hidraulički motor (kontekst određuje koji)
• V or DCV — Smjerni regulacijski ventil
• RV — Ventil za rasterećenje
• CV — Kontrolni ventil
• FC or FCV — Ventil za kontrolu protoka
• CYL — Cilindar
• ACC — Akumulator
• F or FLT — Filter
• ON — Izmjenjivač topline
• Y — Solenoidna zavojnica (od njemačkog "Zugmagnet" ili elektromehaničke konvencije)
• B or PS — Tlačna sklopka ili senzor tlaka

Korištenje shema za pronalaženje grešaka i rješavanje problema

Najpraktičnija upotreba hidrauličkih shema u svakodnevnom radu je dijagnoza kvarova. Shema vam daje logičku mapu sustava koja vam omogućuje da sustavno izolirate grešku umjesto da nagađate ili nasumično mijenjate dijelove. Iskusni hidraulički tehničari koriste proces koji se zove "pola-cijepanje" — pomoću sheme identificiraju središnju točku sumnjivog kruga i tamo najprije testiraju, a zatim eliminiraju pola kruga kao izvor greške sa svakim testom.

Dijagnosticiranje cilindra koji se ne produljuje

Pomoću sheme iscrtajte putanju toka koja bi trebala postojati kada se zada naredba extend. Počevši od HPU-a, provjerite postoji li tlak u sustavu. Slijedite vod do upravljačkog ventila smjera — je li solenoid pod naponom (provjerite električnu shemu za upravljački signal)? Ako se potvrdi da je solenoid pod naponom, mijenja li se ventil (tlak bi se trebao pojaviti na otvoru na kraju poklopca cilindra prema shemi)? Ako se pojavi pritisak na kraju poklopca, ali se cilindar ne pomiče, problem je vjerojatno na povratnoj strani — blokirani povratni put, zaglavljeni protutežni ventil ili neispravna brtva cilindra koja interno zaobilazi tekućinu od kraja poklopca do kraja šipke.

Svaki od ovih dijagnostičkih koraka zahtijeva da točno znate što bi se shematski prikaz trebao događati u svakoj točki. Bez sheme, testirate naslijepo.

Prepoznavanje simptoma kontaminacije na shemi

Kada hidraulički sustav razvije probleme povezane s kontaminacijom, shema vam pomaže razumjeti koje su komponente najviše izložene riziku. Proporcionalni i servo ventili s finim unutarnjim zazorima prvi će se pokvariti. Indikatori filtera — prikazani na shemi kao indikatori razlike tlaka kroz elemente filtera — aktivirat će se ranije nego inače. Shema vam prikazuje komponente kritične za čistoću (obično one s unutarnjim zazorima manjim od 10 mikrona) tako da znate gdje treba usmjeriti pregled kada se sumnja na kontaminaciju.

Čitanje shema uz hidrauličku pogonsku jedinicu tijekom puštanja u rad

Tijekom početnog puštanja sustava u pogon, shema se koristi za provjeru je li svaki ventil u ispravnoj konfiguraciji, svaka postavka tlaka ispravna i svaki protok protoka funkcionira kako je projektirano. Sustavni pristup uključuje provjeru svakog sigurnosnog ventila stvaranjem uvjeta opterećenja opisanog u postupku puštanja u rad i potvrđivanjem da sustav dostiže specificirani rasteretni tlak — obično korištenjem kalibriranog ispitnog mjerača na ispitnoj točki prikazanoj na shemi. HPU se obično prvo stavlja u rad izolirano, potvrđujući izlazni tlak i protok crpke, prije nego što se aktiviraju komponente kruga montirane na terenu.

Razlike između jednostavnih i složenih shema multi-aktuatora

Jednostavna shema s jednim cilindrom može imati manje od 20 komponenti i stati na jedan A3 list. Složen sustav s više pokretača — kao što je velika preša s 12 cilindara, višestrukim stupnjevima brzine i istodobnim zahtjevima za držanje tereta — može raditi na 10 ili više listova s ​​crtežima sa stotinama komponenti. Pristup čitanju mjeri se u skladu s tim.

Za sheme s više listova, svaki list obično pokriva jednu funkcionalnu zonu stroja, s unakrsnim referencama koje pokazuju gdje se linija s jednog lista povezuje s linijom na drugom listu. Ove unakrsne reference prikazane su kao trokutaste ili kružne zastavice s brojem lista i referencom retka — na primjer, "→ SH3/L12" što znači da se linija nastavlja na listu 3 u retku 12. Uvijek slijedite ove unakrsne reference kada pratite putanju toka, umjesto da pretpostavljate da je linija koja završava na zastavici slijepa ulica.

Velike sheme za sustave s više aktuatora često uključuju a tablica funkcija ili tablica istine pokazujući koji solenoidi su pod naponom u svakom načinu rada stroja. Ova je tablica iznimno korisna za razumijevanje logike sustava bez potrebe za mentalnim praćenjem svakog stanja ventila za svaki radni uvjet. Ako je takva tablica uključena, pročitajte je uz shemu - ona sažima logiku sklopa u format koji se lako skenira.

Praktični savjeti za poboljšanje brzine i točnosti čitanja shema

Tečno čitanje hidrauličkih shema vještina je izgrađena ponavljanim izlaganjem stvarnim dijagramima, a ne samo pamćenjem tablica simbola. Sljedeće navike značajno će ubrzati vaš razvoj.

• Uvijek ispisujte sheme dovoljno velike za udobno čitanje — A1 ili veće za složene sustave. Čitanje sheme od 20 komponenti na A4 ispisu dovodi do pogrešne identifikacije veza i vrsta vodova.
• Upotrijebite marker za iscrtavanje staza protoka — jedna boja za dovod tlaka, druga za povratni put, treća za vodeće vodove. Ovo vizualno slojevitost brzo otkriva strukturu sklopa.
• Uvijek pročitajte popis komponenti prije proučavanja simbola. Saznanje da je komponenta "proporcionalni ventil serije Parker D1VW s kalemom u središtu opruge" govori vam više od samog simbola o njezinom ponašanju.
• Kada naiđete na nepoznati simbol, odmah ga potražite umjesto da ga preskočite. Jedna neidentificirana komponenta može cijeli podkrug učiniti nerazumljivim.
• Vježbajte preuzimanjem javno dostupnih primjera shema od proizvođača industrijske opreme — mnogi objavljuju sheme obuke za tehničare održavanja. Bosch Rexroth, Parker Hannifin i Eaton imaju obrazovne resurse s označenim uzorcima shema.
• Kada čitate shemu za stroj pored kojeg stojite, fizički pratite cijevi i crijeva na stroju dok pratite linije na shemi. Ovaj most između dvodimenzionalnog dijagrama i trodimenzionalnog stroja je najbrži način da se internalizira način na koji sheme predstavljaju stvarnost.
• Obratite posebnu pozornost na odjeljak o hidrauličkoj pogonskoj jedinici kad god čitate novu shemu. HPU definira tlačnu sposobnost sustava, kapacitet protoka, standard filtracije i pristup toplinskom upravljanju — a sve to ograničava ono što ostatak kruga može učiniti.

Većina profesionalnih inženjera hidraulike dosegne razinu ugodne shematske pismenosti unutar 3–6 mjeseci redovitog izlaganja stvarnoj dokumentaciji sustava. Tehničari održavanja koji svakodnevno rade s istom vrstom stroja mogu postati vrlo brzi čitači tog specifičnog stila sheme unutar 4–8 tjedana . Ključ je u dosljednom, aktivnom angažmanu sa stvarnim dijagramima, a ne u pasivnom pregledu grafikona simbola.
