Kako radi hidraulika: principi, komponente i sustavi

Kako radi hidraulika: temeljni princip

Hidraulika radi pomoću tekućine pod pritiskom - gotovo uvijek ulja - za prijenos sile i gibanja s jedne točke na drugu. Temeljna fizika dolazi iz Pascalovog zakona, koji kaže da se pritisak primijenjen na zatvorenu tekućinu jednako prenosi u svim smjerovima kroz tekućinu. Jednostavnim rječnikom rečeno: pritisnite jedan kraj zatvorenog sustava ispunjenog tekućinom i ta sila trenutno i ravnomjerno putuje kamo god je usmjerite.

To hidrauliku čini iznimno korisnom. Relativno mala sila primijenjena na veliko područje može generirati ogromnu izlaznu silu na manjem području — ili ista sila može premjestiti teret na veliku udaljenost uz finu kontrolu. Ta kombinacija umnožavanje sile, preciznost i kompaktnost zato hidraulički sustavi pokreću bagere, stajne trapove zrakoplova, industrijske preše i stotine drugih strojeva koji moraju podnijeti ozbiljne terete bez ogromnih mehaničkih veza.

U srcu većine modernih hidrauličkih instalacija nalazi se a Hidraulička pogonska jedinica (HPU) — samostalni sklop koji stvara, uvjetuje i isporučuje tekućinu pod tlakom do pokretača koji obavljaju stvarni posao. Razumijevanje funkcioniranja cijelog sustava znači razumijevanje što se događa u svakoj fazi, od rezervoara do cilindra i natrag.

Pascalov zakon i fizika iza množenja sila

Blaise Pascal formulirao je svoje načelo 1650-ih, ali njegova inženjerska primjena uzela je maha tijekom industrijske revolucije. Zakon je jednostavan: u statičkoj tekućini svaka promjena tlaka u jednoj točki prenosi se bez gubitaka na svaku drugu točku tekućine. Nema mehaničke poluge ili smanjenja brzine — sama tekućina prenosi signal.

Praktični rezultat je jednostavna, ali snažna jednadžba:

Sila = Tlak × Površina

Ako primijenite tlak od 100 bara na cilindar s površinom klipa od 50 cm², izlazna sila je 50 000 N — otprilike 5 tona. Povećajte površinu klipa do 500 cm² pri istom tlaku i dobit ćete 500 000 N, ili 50 tona. Pumpa koja stvara tih 100 bara se ne mijenja; samo veličina cilindra mijenja izlaznu silu. Ovu skalabilnost nemoguće je usporediti s čisto mehaničkim sustavima usporedive kompaktnosti.

Ipak postoji kompromis. Ne možete dobiti nešto za ništa. Veći cilindar koji ispoljava veću silu kretat će se sporije ako mu se napaja isti protok. Odnos između protoka, tlaka i brzine je fiksan: povećajte silu povećanjem klipa i klip se kreće proporcionalno sporije za isti učinak pumpe. Zbog toga dizajneri hidrauličkih sustava moraju uravnotežiti veličinu aktuatora, kapacitet pumpe i radni tlak za svaku primjenu.

Zašto se koristi tekućina umjesto zraka ili mehaničkih veza

Tekućine su u biti nestlačive pri praktičnom radnom tlaku. Hidrauličko ulje komprimirano na 350 bara mijenja volumen za manje od 2%. Ova skoro nestlačivost znači da hidraulički aktuatori reagiraju gotovo trenutačno i drže svoj položaj pod opterećenjem bez zanošenja — svojstvo koje pneumatski (bazirani na zraku) sustavi ne mogu usporediti, jer je zrak kompresibilan i djeluje više poput opruge. Za primjene koje zahtijevaju precizno držanje tereta, kao što je dizalica koja drži teret u zraku ili preša koja održava silu stezanja, hidraulika je zadani izbor.

Mehaničke veze - zupčanici, poluge, vodeći vijci - teoretski mogu obavljati slične poslove, ali postaju golemi i teški pri visokim razinama sile. Hidraulična preša od 100 tona stane u radionicu. Mehanički ekvivalent ispunio bi zgradu.

Ključne komponente hidrauličkog sustava

Svaki hidraulički krug - od jednostavnog jarbola viličara do složenog sustava upravljanja brodom - dijeli zajednički skup osnovnih komponenti. Svaki ima specifičan posao, a kvar bilo kojeg dijela obično dovodi do pada cijelog sustava.

Rezervoar

Spremnik pohranjuje hidrauličku tekućinu kada ne cirkulira u sustavu. On čini više od pukog držanja ulja — dobro dizajniran spremnik omogućuje izdizanje mjehurića zraka iz tekućine (odzračivanje), raspršivanje topline i taloženje čestica onečišćenja. Većina rezervoara je dimenzionirana da drži najmanje tri do pet puta veću brzinu protoka pumpe po minuti, dajući ulju dovoljno vremena da se kondicionira prije recirkulacije. U sklopovima industrijskih hidrauličkih pogonskih jedinica, spremnik je obično zavareni čelični spremnik s otvorima za inspekciju, odvodnim čepovima, mjeračima razine i filtrom za odzračivanje kako bi se omogućila izmjena zraka bez unošenja kontaminacije.

Hidraulička pumpa

Crpka pretvara mehaničku energiju (od elektromotora ili motora) u protok tekućine. Ne stvara izravno pritisak - stvara protok. Tlak raste samo kada taj protok naiđe na otpor u krugu. Tri glavne vrste pumpi koje se koriste u hidrauličkim sustavima su:

• Zupčaste pumpe — jednostavan, robustan i jeftin; fiksni pomak; uobičajeno u primjenama niskog tlaka do otprilike 200–250 bara
• Krilne pumpe — tiši od zupčastih pumpi, sposobnost umjerenog tlaka, dobar za alatne strojeve koji zahtijevaju nisku razinu buke
• Klipne pumpe — najveća učinkovitost i sposobnost pritiska, često do 400–700 bara; dostupan u fiksnoj ili promjenjivoj zapremini; standardni izbor za zahtjevne industrijske i mobilne aplikacije

Klipne pumpe promjenjivog volumena posebno su vrijedne jer prilagođavaju svoj učinak stvarnoj potražnji, dramatično smanjujući gubitak energije u usporedbi s pumpama fiksnog volumena koje moraju zaobići višak protoka preko sigurnosnog ventila.

Kontrolni ventili

Ventili usmjeravaju, reguliraju i ograničavaju protok tekućine kroz krug. Glavne kategorije su:

• Upravljački ventili (DCV) — odrediti koji pokretač prima protok i u kojem se smjeru kreće; obično upravlja solenoidom za daljinsko ili automatizirano upravljanje
• Ventili za smanjenje tlaka — djelovati kao sigurnosni strop sustava; kada tlak prijeđe zadanu vrijednost, otvaraju se i preusmjeravaju protok natrag u spremnik, sprječavajući oštećenje komponente
• Ventili za regulaciju protoka — mjeri protok do aktuatora, kontrolirajući njegovu brzinu neovisno o varijacijama opterećenja
• Nepovratni ventili — dopustiti protok samo u jednom smjeru, štiteći komponente od protutlaka i sprječavajući pomicanje opterećenja

Pokretači: cilindri i motori

Aktuatori pretvaraju energiju tekućine natrag u mehanički rad. Hidraulički cilindri proizvode linearno gibanje — klipnjača se izvlači i uvlači. Hidraulički motori proizvode rotacijsko gibanje, slično kao pumpa koja radi unatrag. Sile cilindra obično se kreću od nekoliko kilonewtona za male strojeve do desetke tisuća kilonewtona u teškim industrijskim prešama i offshore opremi za dizanje.

Filtri i izmjenjivači topline

Kontaminacija je uzrok broj jedan kvara hidrauličkih komponenti - studije proizvođača komponenti dosljedno pripisuju 70–80% hidrauličkih kvarova do kontaminacije tekućine. Filtri uklanjaju čvrste čestice; većina industrijskih sustava cilja ISO razine čistoće od 16/14/11 ili bolje. Izmjenjivači topline (hladnjaci ulja) održavaju temperaturu tekućine unutar preporučenog radnog raspona, obično 30–60 °C za sustave s mineralnim uljem. Dugotrajno pregrijavanje smanjuje viskoznost ulja, ubrzava oksidaciju i dramatično skraćuje vijek brtve.

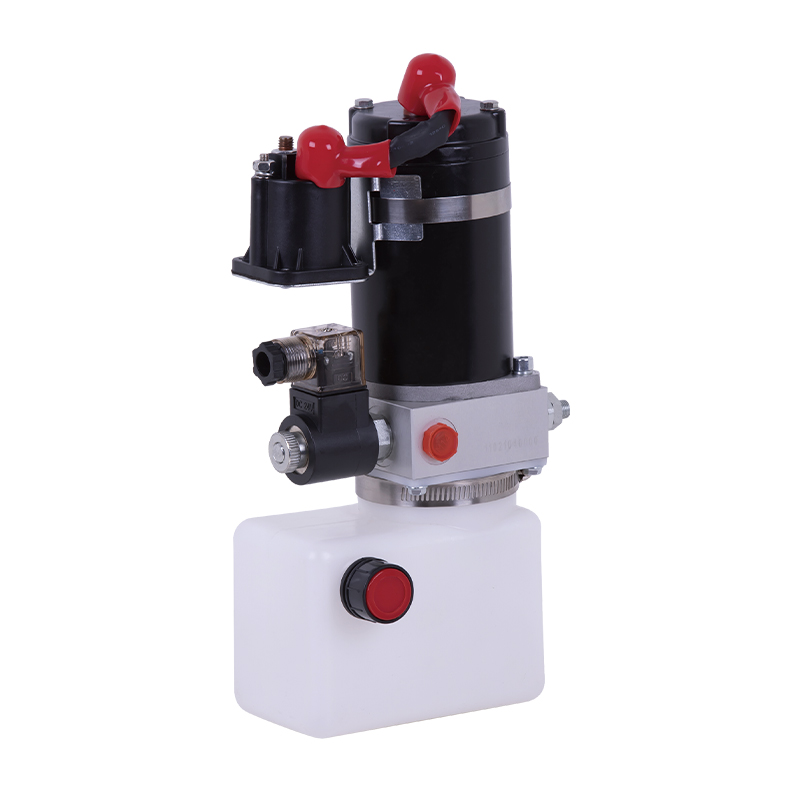

Što je hidraulička pogonska jedinica i čemu služi

A Hidraulička pogonska jedinica (HPU) — koji se ponekad naziva i hidraulički agregat — pakirani je izvor hidrauličke energije u sustavu. On integrira motor, pumpu, spremnik, sigurnosni ventil, filtar i često hladnjak u jedan sklop montiran na klizaču koji se može instalirati i pustiti u rad kao jedna jedinica. HPU je "strojarnica" hidrauličkog kruga; sve nizvodno - cilindri, motori, ventili - povezuje se natrag na njega.

U industrijskim postavkama, hidraulička pogonska jedinica može služiti jednom stroju ili opskrbljivati ​​tekućinom pod tlakom cijelu proizvodnu liniju kroz središnji razvodnik. Offshore platforme obično koriste HPU-ove snage nekoliko stotina kilovata za pogon uređaja za sprječavanje eksplozije, zatezača uspona i opreme za rukovanje cijevima. Nasuprot tome, kompaktni HPU za malu prešu za oblikovanje metala može imati motor od 5 kW i spremnik od 20 litara.

Razmatranja dizajna hidrauličke pogonske jedinice

Odabir i specificiranje hidrauličke pogonske jedinice uključuje nekoliko međuovisnih izbora:

• Radni tlak — većina industrijskih HPU-a ima nazivni tlak između 150 i 350 bara; viši tlakovi dopuštaju manje aktuatore za istu silu, ali zahtijevaju bolje brtve i crijeva
• Brzina protoka — određuje brzinu pokretača; moraju biti usklađeni s brojem i veličinom pogona koji se istovremeno opslužuju
• Rezervoar capacity — veći spremnici poboljšavaju upravljanje toplinom i odzračivanje; premali rezervoari dovode do pregrijavanja i kavitacije
• Vrsta motora — elektromotori su standardni za fiksne instalacije; dizelski ili benzinski motori napajaju mobilne HPU-ove gdje mrežno napajanje nije dostupno
• Kontrolirajte sofisticiranost — osnovni sustavi uključivanja/isključivanja odgovaraju jednostavnim aplikacijama; proporcionalni ili servo-kontrolirani HPU-ovi omogućuju preciznu regulaciju tlaka i protoka, bitne za injekcijsko prešanje, CNC strojeve i ispitne uređaje

Dobro konstruirana hidraulička pogonska jedinica također uključuje instrumente: mjerače tlaka, temperaturne senzore, sklopke razine i često PLC ili upravljačku ploču za automatiziranje sekvenci pokretanja/zaustavljanja, praćenje stanja tekućine i davanje alarma kvara. Ova instrumentacija pretvara goli HPU u sustav kojim se može upravljati i održavati ga.

Kako tekućina teče kroz cijeli hidraulički krug

Prolazak kroz cijeli radni ciklus otkriva kako svaka komponenta doprinosi. Uzmimo jednostavan kružni krug cilindra s dvostrukim djelovanjem — onaj koji se koristi u hidrauličnoj preši ili steznoj jedinici alatnog stroja:

1. Električni motor u hidrauličnoj jedinici pokreće se i pokreće pumpu. Crpka izvlači tekućinu iz spremnika kroz usisno sito.
2. Crpka isporučuje kontinuirani protok ulja u tlačni vod. Budući da se aktuator još ne pomiče, pritisak raste brzo. Sigurnosni ventil sustava prati ovaj tlak i otvara se ako premaši postavljeni maksimum, vraćajući višak ulja u spremnik.
3. Operater (ili PLC) pokreće solenoid na upravljačkom ventilu smjera, pomičući njegov kalem. Ulje se sada usmjerava prema kraju poklopca cilindra — strani s punim provrtom — gurajući klipnjaču prema van. Povratno ulje s kraja šipke teče natrag kroz DCV i u rezervoar.
4. Cilindar se izvlači i obavlja rad — prešanje, stezanje, oblikovanje. Tlak u sustavu raste kako bi odgovarao opterećenju. Ako je opterećenje jako veliko, tlak se približava postavci sigurnosnog ventila. Ako je opterećenje malo, tlak ostaje nizak, a potrošnja energije skromna.
5. Da bi se uvukao, solenoid se isključuje (ili okreće), DCV se pomiče natrag, a ulje teče do kraja šipke cilindra. Klip se povlači i ulje izlazi kroz poklopac natrag u spremnik.
6. Povratno ulje prolazi kroz filtar povratnog voda prije ponovnog ulaska u spremnik, uklanjajući svu kontaminaciju pokupljenu tijekom ciklusa.

Ta potpuna petlja - od rezervoara preko pumpe, ventila, cilindra i natrag do rezervoara - je zatvoreni hidraulički krug. Moderni sustavi dodaju poboljšanja: varijabilne pumpe s kompenzacijom tlaka koje proizvode protok samo kada to zahtijeva aktuator, proporcionalne ventile koji omogućuju glatko povećanje brzine i akumulatore koji pohranjuju tekućinu pod tlakom kako bi zadovoljili kratke vršne zahtjeve bez predimenzioniranja pumpe.

Uloga akumulatora

Akumulatori zaslužuju poseban spomen jer su često krivo shvaćeni. Hidraulički akumulator pohranjuje energiju u tekućinu pod tlakom (najčešći su tipovi s mjehurom ili klipom), koristeći komprimirani plin dušik kao medij za pohranu energije. Služe za višestruke funkcije: izglađivanje pulsiranja tlaka iz zupčastih pumpi, opskrba kratkim udarima visokog protoka koji bi zahtijevali mnogo veću pumpu i održavanje tlaka u sustavu kada je pumpa isključena (na primjer, držanje stegnutog obratka dok stroj kruži između operacija). U sustavima za hitne slučajeve ili sustavima koji su sigurni od kvara - na primjer stajni trap zrakoplova - akumulatori daju dovoljno pohranjene energije za dovršetak kritične operacije čak i ako glavni izvor energije otkaže.

Hidraulička tekućina: što je to i zašto je važna

Tekućina nije samo pasivni medij - ona je kritičan inženjerski materijal. Hidraulička tekućina mora istovremeno prenositi snagu, podmazati pokretne dijelove unutar pumpe i ventila, štititi metalne površine od korozije, oduprijeti se pjeni i ostati stabilna u širokom temperaturnom rasponu. Pogrešan odabir tekućine skraćuje život komponente i uzrokuje nepravilno ponašanje sustava.

Uspoređene vrste tekućina

• Mineralno ulje (ISO VG 46 ili 68) — radni konj industrijske hidraulike; dobra mazivost, široka dostupnost, isplativ; neprikladan tamo gdje postoji opasnost od požara ili onečišćenja okoliša
• Tekućine otporne na vatru (HFA, HFB, HFC, HFD) — koristi se u tlačnom lijevanju, čeličanama, rudarstvu i drugim okruženjima gdje curenje tekućine može doći u kontakt s izvorima paljenja; obično skuplji i imaju različite karakteristike podmazivanja i kompatibilnosti
• Biorazgradive tekućine (na bazi biljnog ulja ili sintetski esteri) — potrebno na ekološki osjetljivim lokacijama kao što su primjene u šumarstvu, moru i poljoprivredi; obično skuplji s kraćim vijekom trajanja
• Mješavine vode i glikola — otporan na vatru, ali zahtijeva hidrauličku pogonsku jedinicu i komponente kruga posebno naznačene za tekućine na bazi vode; zahtijevaju pažljivo praćenje sadržaja vode

Odabir stupnja viskoznosti ovisi o radnoj temperaturi. Tekućina koja je prerijetka na radnoj temperaturi osigurava neadekvatno podmazivanje; onaj koji je previše viskozan pri pokretanju uzrokuje kavitaciju (stvaranje mjehurića pare u usisu pumpe) i pretjerani gubitak snage. ISO VG 46 odgovara većini industrijskih primjena u umjerenoj klimi pri 40–60 °C. Primjene u hladnoj klimi ili pri velikim brzinama mogu zahtijevati VG 32 ili niže.

Sustavi s otvorenim središtem i zatvorenim središtem

Pojmovi "otvoreno središte" i "zatvoreno središte" opisuju što se događa s protokom pumpe kada svi aktuatori miruju — to je jedan od najosnovnijih dizajnerskih izbora u hidrauličkom sustavu.

U an sustav otvorenog centra , usmjereni regulacijski ventil omogućuje protoku crpke da kontinuirano cirkulira natrag u spremnik kroz tijelo ventila kada je pokretač u stanju mirovanja. Tlak je nizak (dovoljno samo da se prevlada protutlak u povratnom vodu). Ovo je jednostavno i pouzdano — to je standardni raspored u većini pokretne opreme (traktori, viličari, građevinski strojevi) — ali gubi energiju neprestano cirkulirajući tekućinom čak i kada se ne radi.

u a sustav zatvorenog centra , blokovi ventila teku kada je aktuator u stanju mirovanja. Ovo prisiljava sustav da koristi ili pumpu promjenjivog volumena (koja smanjuje svoj učinak gotovo na nulu kada protok nije potreban) ili ventil za pražnjenje koji ispušta protok u spremnik pri vrlo niskom tlaku. Sustavi zatvorenog centra energetski su učinkovitiji i standard su na modernim industrijskim strojevima i mobilnoj opremi visokih performansi. Hidraulička pogonska jedinica u ovim sustavima često uključuje kontrole osjetljive na opterećenje, gdje pumpa prilagođava svoj pomak u stvarnom vremenu kako bi održala samo onoliki pritisak koliko aktuator trenutno zahtijeva - obično 20-30 bara iznad tlaka opterećenja.

Elektrohidraulika i proporcionalna regulacija

Tradicionalna hidraulika koristi elektromagnetske ventile za uključivanje/isključivanje — aktuator se pomiče punom brzinom ili se zaustavlja. Proporcionalna hidraulika zamjenjuje one s proporcionalnim ili servo ventilima koji kontinuirano moduliraju protok proporcionalno električnom komandnom signalu. Rezultat je glatka, programabilna, vrlo ponovljiva kontrola kretanja koja se može integrirati s PLC-ovima, CNC kontrolerima i računalnim sustavima automatizacije.

Proporcionalni ventili rade na istim hidrauličkim principima — tlak, protok, Pascalov zakon — ali dodaju motor linearne sile ili motor momenta koji precizno postavlja kalem ventila. Signal 0–10 V ili 4–20 mA iz regulatora naređuje ventilu u bilo koji položaj između potpuno zatvorenog i potpuno otvorenog. Servo ventili, preciznija (i skuplja) varijanta, mogu postići točnost pozicioniranja ispod 0,01 mm u primjenama cilindra zatvorene petlje.

Moderni dizajni hidrauličkih pogonskih jedinica sve više uključuju elektrohidrauličke kontrole na razini HPU-a: pumpe promjenjivog volumena s elektroničkom kontrolom tlaka ili protoka, motori pumpi sa servo pogonom (gdje električni pogon promjenjive brzine zamjenjuje tradicionalni raspored motora fiksne brzine i promjenjive pumpe) i integrirani nadzor stanja. HPU sa servo pogonom može smanjiti potrošnju energije za 30–60% u usporedbi s konvencionalnim HPU-om s fiksnom pumpom u aplikacijama s vrlo promjenjivim radnim ciklusima, kao što je injekcijsko prešanje ili lijevanje pod pritiskom.

Uobičajene primjene i zašto hidraulika pobjeđuje svaku

Hidraulički sustavi pojavljuju se gdje god je potrebna velika sila, gustoća snage ili precizna kontrola opterećenja. Sljedeće kategorije ilustriraju zašto hidraulika ostaje dominantna unatoč porastu elektromehaničkih alternativa:

Građevinska i rudarska oprema

Bageri, buldožeri i hidraulični razbijači stijena oslanjaju se na hidrauliku jer niti jedna druga tehnologija ne pruža istu kombinaciju velike sile, beskonačne varijacije brzine i robusne pouzdanosti u mobilnom paketu koji pokreće motor. Bager od 20 tona obično pokreće dvije ili tri klipne pumpe promjenjivog obujma koje pokreće njegov dizelski motor, zajedno opskrbljujući nekoliko stotina litara u minuti motore zakretanja, pokretne motore i cilindre grane/ruke/žlice — sve istovremeno i neovisno o njima.

Oblikovanje metala i industrijsko prešanje

Preše za štancanje lima, kovanje i duboko izvlačenje koriste hidrauličke cilindre jer se sila može održavati konstantnom tijekom cijelog hoda - za razliku od mehaničkih ekscentričnih ili koljenastih preša koje imaju sinusoidnu krivulju sile. Hidraulička preša može držati punu tonažu u bilo kojem trenutku svog hoda, što je bitno za oblikovanje debele ploče ili za operacije preciznog kovanja. Industrijske hidrauličke preše rutinski proizvode sile od 1.000 do 10.000 tona iz kompaktnog rasporeda hidrauličke jedinice.

Zrakoplovstvo i zrakoplovstvo

Kontrolne površine zrakoplova, stajni trap i reverzeri potiska pokreću se hidraulički na većini velikih komercijalnih mlažnjaka. Boeing 747 pokreće tri neovisna hidraulička sustava, svaki na 207 bara (3000 psi) , s kombiniranim ukupnim kapacitetom spremnika od oko 600 litara. Ovdje se preferira hidraulika jer je vrlo guste snage (mala i lagana u odnosu na izlaznu silu), inherentno kruta (nestlačiva tekućina znači točan položaj površine) i dobro se razumije u smislu načina kvarova — kritično u sigurnosno certificiranom okruženju.

Marine and Offshore

Brodski kormilarski uređaji, palubne dizalice, poklopci grotla, pučinski uređaji za sprječavanje eksplozije i sustavi upravljanja podmorskim bušotinama koriste hidrauliku. Offshore hidraulične pogonske jedinice projektirane su za rad u eksplozivnim atmosferama (oznaka ATEX) i često uključuju redundantne pumpe, rezervne akumulatore za hitne slučajeve i kontinuirani nadzor tekućine. Podvodni HPU-ovi rade na dubinama gdje tlak okoline prelazi 300 bara — izazov dizajna koji zahtijeva rezervoare s kompenziranim pritiskom i posebno ocijenjene brtve komponenti.

Prerada plastike i gume

Strojevi za injekcijsko prešanje jedno su od najvećih pojedinačnih tržišta za hidraulične sustave. Funkcije ubrizgavanja, stezanja i izbacivanja zahtijevaju različite profile tlaka i protoka unutar jednog kratkog ciklusa. Servo-hidraulički HPU-ovi postali su standard u ovoj industriji, nudeći snagu hidraulike uz energetsku učinkovitost i ponovljivost električnih pogona. Vremena ciklusa ispod 10 sekundi uobičajena su za dijelove velike količine, što znači da HPU može izvršiti stotine tisuća ciklusa godišnje — trajnost i pouzdanost su najvažniji.

Hidraulika vs. Pneumatika vs. Elektromehanički sustavi

Svaka tehnologija prijenosa energije ima stvarne snage i stvarne slabosti. Izbor između hidrauličkih, pneumatskih i elektromehaničkih (kuglični vijak, linearni motor, zupčasta letva i zupčanik) sustava svodi se na razinu sile, brzinu, preciznost, okoliš i ukupne troškove vlasništva.

Elektromehanički linearni aktuatori (osobito oni koje pokreću servo motori preko kugličnih vijaka) značajno su napredovali u aplikacijama kojima je nekada dominirala hidraulika — osobito tamo gdje su čistoća, energetska učinkovitost i precizno pozicioniranje prioriteti, kao što je farmaceutska proizvodnja ili oprema za poluvodiče. Međutim, na razinama sile iznad otprilike 50-100 kN, fizička veličina i cijena elektromehaničkih alternativa postaju previsoki, a hidraulika ostaje bez premca.

Uobičajeni problemi hidrauličkog sustava i kako ih dijagnosticirati

Hidraulički sustavi daju jasne simptome kada nešto pođe po zlu. Znajući na što ukazuje svaki simptom dramatično skraćuje vrijeme dijagnostike.

Spor ili slab rad pokretača

Kada se cilindar sporo izvlači ili ne može postići punu snagu, uobičajeni sumnjivci su: istrošena pumpa (unutarnja premosnica koja smanjuje volumetrijsku učinkovitost), sigurnosni ventil koji je pao nisko ili je zaglavio otvoren, protutežni ventil ili ventil za zadržavanje opterećenja, ili unutarnji premosnik cilindra nakon istrošenih brtvi. Provjera tlaka sustava manometrom na izlazu crpke odmah otkriva stvara li crpka nazivni tlak. Ako je tlak pumpe normalan, ali je aktuator spor, greška je nizvodno - vjerojatno ventil ili sam cilindar.

Pretjerana toplina

Hidrauličko ulje koje radi na temperaturama iznad 60–70 °C brzo se razgrađuje, gubi viskoznost i napada brtve. Pregrijavanje obično ukazuje na: premali ili začepljeni hladnjak ulja, sigurnosni ventil koji neprestano puca (ispušta energiju kao toplinu), internu premosnicu pumpe zbog istrošenosti ili krug koji je redizajniran da radi pri većem opterećenju od dopuštenog izvornog toplinskog dizajna. Infracrvena termometrija na povratnom vodu, hladnjaku i spremniku točno pokazuje gdje se stvara toplina.

Buka i vibracije

Cviljenje ili vrištanje pumpe obično znači kavitaciju — pumpa ne dobiva odgovarajuću tekućinu na ulazu. Uzroci uključuju začepljeno usisno sito, slomljeno usisno crijevo, prenisku razinu tekućine ili tekućinu previsoke viskoznosti za radnu temperaturu. Zvuk kucanja ili klepetanja češće je prozračivanje - zrak ulazi u tekućinu kroz labavi usisni spoj ili brtvu osovine koja curi na pumpi, uzrokujući da se mjehurići zraka snažno skupljaju unutar pumpe. Oba stanja brzo oštećuju unutarnje dijelove pumpe; kavitacija i prozračivanje vodeći su uzroci preranog kvara pumpe.

Vanjska propuštanja

Vidljivo curenje ulja najočitiji je znak kvara brtve, napuknutih priključaka ili kvara crijeva. Osim opasnosti po sigurnost i okoliš, vanjska curenja ukazuju na to da je razina čistoće tekućine ugrožena dodavanjem ulja za šminkanje. Bilo koji sustav koji mjesečno gubi više od 1–2% svog volumena ulja treba odmah istražiti. Crijeva obično imaju radni vijek od 5-7 godina bez obzira na vizualno stanje, a planirana zamjena dobra je praksa u industrijskim primjenama s visokim ciklusom.

Najbolje prakse održavanja hidrauličkog sustava

Ogromna većina hidrauličkih kvarova može se spriječiti. Disciplinirani program održavanja usmjeren na čistoću tekućine, temperaturu i rano otkrivanje grešaka produljuje život komponenti za faktor dva do pet u usporedbi s reaktivnim (popravi kad se pokvari) pristupima.

• Uzorkovanje i analiza ulja — uzeti uzorke tekućine svakih 500–1000 radnih sati; laboratorijska analiza otkriva razine kontaminacije, sadržaj vode, produkte oksidacije i metale trošenja koji ukazuju na to koje se komponente degradiraju prije nego što katastrofalno pokvare
• Zamjena filtera — pridržavajte se servisnog intervala proizvođača ili zamijenite kada indikator diferencijalnog tlaka pokaže da je element opterećen; rad sa začepljenim filtrom zaobilazi onečišćeno ulje ravno do pumpe
• Održavanje filtra za odzračivanje — odzračivač rezervoara često je najveći pojedinačni izvor ulaska onečišćenja; redovito provjeravajte i mijenjajte, osobito u prašnjavim okruženjima
• Praćenje temperature — ugradite mjerač temperature ili senzor na povratni vod i postavite alarm na 60 °C; istražiti bilo koju stalnu temperaturu iznad tog praga
• Pregled crijeva i armature — pri svakom servisu potražite habanje, oštećenja UV zračenjem i koroziju; zamijenite svako crijevo koje pokazuje vanjska oštećenja bez obzira na starost
• Rad pumpe u trendu — povremeno mjerite odvodni protok kućišta pumpe; rastući protok odvoda ukazuje na povećano unutarnje trošenje i predviđa koliko je preostalog vijeka trajanja crpke prije nego što učinak postane neadekvatan

Hidraulička pogonska jedinica s odgovarajućim preventivnim održavanjem trebala bi isporučiti 20.000–40.000 sati radnog vijeka od njegove pumpe i motora — što je ekvivalentno 10-20 godina u industrijskom radu u dvije smjene. Zanemareni sustavi rijetko dosegnu polovicu toga.

Često postavljana pitanja o tome kako radi hidraulika

Koja se tekućina koristi u hidrauličkim sustavima?

Većina hidrauličkih sustava koristi hidrauličko ulje na bazi minerala, obično ISO VG 46 ili VG 68. Tekućine otporne na vatru, biorazgradiva ulja i mješavine vode i glikola koriste se tamo gdje to zahtijevaju ekološki propisi ili opasnost od požara. Tekućina mora biti kompatibilna s brtvama, crijevima i metalima u sustavu — uvijek se posavjetujte s proizvođačem opreme prije promjene vrste tekućine.

Koja je razlika između hidrauličke pumpe i hidrauličkog motora?

Hidrauličku pumpu pokreće mehanički (elektromotor ili motor) i pretvara tu mehaničku energiju u protok tekućine i tlak. Hidraulički motor radi suprotno — prima tekućinu pod tlakom i pretvara je u rotacijski mehanički izlaz. Mnoge izvedbe pumpi teoretski se mogu pokretati kao motori, iako su u praksi pumpe i motori različito optimizirani za svoje uloge.

Pod kolikom tlaku rade hidraulički sustavi?

Industrijski hidraulički sustavi najčešće rade između 100 i 350 bara (1450–5000 psi). Mobilna oprema (bageri, dizalice) obično radi na 250–350 bara. Hidraulika zrakoplova obično koristi 207 bara (3000 psi), dok neki noviji zrakoplovi prelaze na 350 bara (5000 psi) kako bi uštedjeli na težini kroz manje komponente. Sustavi ultravisokog tlaka za posebne primjene mogu premašiti 1000 bara.

Zašto se hidraulički sustav pregrijava?

Hidraulički sustavi stvaraju toplinu kad god se tekućina prigušuje preko ventila ili premošćuje preko sigurnosnog ventila — sav taj pad tlaka pretvara se u toplinu. Do pregrijavanja dolazi kada proizvodnja topline premaši rashladni kapacitet sustava. Uobičajeni uzroci uključuju premali hladnjak, blokirani hladnjak ili izmjenjivač topline, sigurnosni ventil koji se neprestano otvara, pumpu s niskom volumetrijskom učinkovitošću ili radni ciklus koji je zahtjevniji od navedenog izvornog dizajna.

Od čega se sastoji hidraulični agregat?

Hidraulička pogonska jedinica obično se sastoji od spremnika, elektromotora (ili motora s izgaranjem za mobilne jedinice), jedne ili više hidrauličkih pumpi, sigurnosnog ventila sustava, tlačnog filtra, filtra povratnog voda, filtra za odzračivanje, mjerača razine tekućine i temperature, a često i hladnjaka ulja. Sofisticiraniji HPU-ovi uključuju usmjerne ventile, ventile za smanjenje tlaka, kontrole protoka, akumulatore i programibilne kontrolne ploče — sve što je potrebno za generiranje, kondicioniranje i isporuku hidrauličke energije aktuatorima u stroju ili sustavu koji služi.

Može li hidraulički sustav raditi bez pumpe?

Nije u normalnom radu — crpka je izvor cjelokupnog protoka i, neizravno, svog tlaka. Međutim, hidraulički akumulator može isporučiti kratke udare protoka do aktuatora nakon što se pumpa zaustavi. Hidraulički sustavi za hitne slučajeve na zrakoplovima i nekim industrijskim strojevima oslanjaju se na akumulatore za dovršetak kritične operacije (uvlačenje stajnog trapa, otpuštanje kočnice) čak i nakon potpunog gubitka snage. Akumulator pohranjuje energiju poput baterije pod tlakom, ali ima ograničen kapacitet i ne može izdržati kontinuirani rad.
