Kako radi hidraulički sustav? Kompletan vodič

Kako radi hidraulički sustav: Kratak odgovor

Hidraulički sustav radi pomoću tekućine pod pritiskom - gotovo uvijek ulja - za prijenos sile s jedne točke na drugu. Kada pumpa tlači tekućinu, taj tlak djeluje jednako u svim smjerovima kroz zatvoreni krug. Pokretači kao što su cilindri ili motori pretvaraju taj pritisak tekućine natrag u mehaničku silu ili gibanje. Rezultat je sustav sposoban pomicati goleme terete uz preciznu kontrolu, koristeći relativno kompaktne komponente.

Ovo je načelo utemeljeno na Pascalovom zakonu, koji kaže da se pritisak primijenjen na zatvorenu tekućinu prenosi nesmanjenim u svim smjerovima. Pravedna sila 100 N primijenjeno na 1 cm² stvara tlak od 10 MPa — a taj isti tlak koji djeluje na površinu cilindra od 100 cm² daje 100 000 N izlazne sile. Upravo je to povećanje sile razlog zašto hidraulika dominira teškom industrijom, građevinskom opremom, zrakoplovstvom i proizvodnjom.

Svaki hidraulički sustav, od jednostavne radničke preše do složenog mehanizma stajnog trapa zrakoplova, dijeli istu temeljnu arhitekturu: izvor energije, pumpu, spremnik tekućine, kontrolne ventile, aktuatore i povratni put. Razumijevanje svakog elementa objašnjava zašto su hidraulički sustavi tako pouzdani i zašto ostaju preferirano rješenje kada su potrebna velika gustoća sile i upravljivost.

Uloga Hidraulička pogonska jedinica

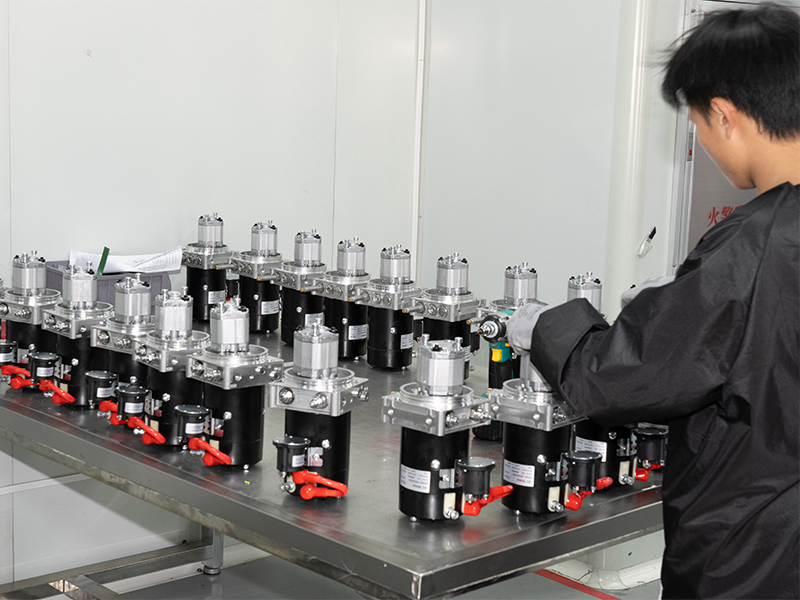

The Hidraulička pogonska jedinica (HPU) je srce svakog hidrauličkog sustava. To je samostalni sklop koji stvara, uvjetuje i opskrbljuje stlačenu hidrauličku tekućinu u ostatak kruga. Standardna hidraulička pogonska jedinica kombinira spremnik tekućine, električni motor ili motor s unutarnjim izgaranjem, hidrauličku pumpu, ventil za smanjenje tlaka, filtar i instrumente — sve montirano na jednu temeljnu ploču ili okvir.

Kada motor pokreće pumpu, tekućina se izvlači iz spremnika i stavlja pod tlak prije slanja u opskrbni vod sustava. Sigurnosni ventil djeluje kao sigurnosni strop, sprječavajući da tlak prekorači nazivnu vrijednost sustava — obično između 150 bara (2175 psi) i 350 bara (5075 psi) za industrijske HPU-ove, iako specijalizirane jedinice mogu doseći 700 bara ili više. Ako zahtjevi pogona padnu, pumpa s kompenzacijom tlaka automatski smanjuje svoj učinak, štedeći energiju i smanjujući proizvodnju topline.

Spremnik u hidrauličnoj pogonskoj jedinici služi više od jednostavnog skladištenja. Omogućuje odvajanje uvučenog zraka od tekućine, raspršuje toplinu i omogućuje povratni tok potpomognut gravitacijom. Volumen rezervoara je tipično dimenzioniran na dva do tri puta veći protok pumpe po minuti — tako da bi pumpa od 20 L/min odgovarala rezervoaru od 40–60 L kao osnovnom linijom. Veća toplinska opterećenja ili aplikacije s visokim radnim ciklusom povećavaju taj omjer.

Moderne hidrauličke pogonske jedinice sve više uključuju pogonske motore s promjenjivom brzinom (VSD). Usklađivanjem brzine motora sa stvarnim zahtjevima sustava, HPU opremljen VSD-om može smanjiti potrošnju energije za 30 do 60 posto u usporedbi s jedinicom fiksne brzine koja radi pri konstantnom tlaku. Za pogone koji rade s hidrauličkim sustavima u više smjena dnevno, to se pretvara u značajne uštede operativnih troškova tijekom vijeka trajanja stroja.

Ključne komponente koje se nalaze unutar hidrauličke pogonske jedinice

• Rezervoar: Pohranjuje tekućinu, omogućuje odvajanje zraka i pomaže u upravljanju toplinom.
• Pumpa: Pretvara mehaničku energiju u protok tekućine i tlak — vrste zupčanika, lopatica ili klipa, ovisno o zahtjevima tlaka i protoka.
• Glavni pokretač: Elektromotor ili motor koji pokreće osovinu pumpe.
• Ventil za smanjenje tlaka: Otvara se za preusmjeravanje viška protoka natrag u spremnik kada tlak sustava premaši zadanu točku.
• Sklop filtera: Uklanja čestice onečišćenja, obično ocijenjene na 10-25 mikrona za standardnu industrijsku upotrebu.
• Izmjenjivač topline (opcija): Zračno ili vodom hlađena jedinica koja održava temperaturu tekućine unutar preporučenog radnog raspona, obično 40–60 °C.
• Instrumentacija: Mjerači tlaka, temperaturni senzori, indikatori razine i indikatori diferencijalnog tlaka filtra daju rukovateljima pregled u stvarnom vremenu.

Pascalov zakon: Fizika iza svakog hidrauličkog sustava

Blaise Pascal formulirao je svoje načelo u 17. stoljeću i ono ostaje temeljna fizika svakog hidrauličkog sustava koji danas radi. Zakon kaže: pritisak koji djeluje bilo gdje u zatvorenoj nestlačivoj tekućini prenosi se jednako i nesmanjeno u svim smjerovima kroz tekućinu.

U praktičnom smislu, to znači da mala pumpa i motor mogu generirati dovoljan tlak u cjevovodu da pogoni cilindar s površinom površine stotine puta većom. Razmotrimo osnovni primjer: pumpa isporučuje tekućinu pri 200 bara (20 MPa). Cilindar s promjerom provrta od 100 mm ima površinu klipa od približno 78,5 cm². Izlazna sila jednaka je tlaku pomnoženom površinom — 20 MPa × 78,5 cm² = 157 000 N, ili otprilike 16 tona sile pritiska . Taj cilindar bi mogao težiti samo 15 kg i stati u prostor manji od ručnog kovčega.

Ovaj omjer sile i veličine je neusporediv s pneumatskim ili elektromehaničkim alternativama pri ekvivalentnim opterećenjima. Električni linearni aktuator slične vrijednosti zahtijevao bi puno teži i veći sklop motor-mjenjač. Pneumatski cilindri koji rade na tipičnom radničkom tlaku zraka (6–8 bara) trebali bi promjere provrta mnogo puta veće kako bi postigli istu izlaznu silu. Prednost gustoće hidraulike je razlog zašto bageri, strojevi za injekcijsko prešanje, kontrole leta zrakoplova i hidrauličke preše ostaju na hidraulički pogon desetljećima nakon što su električne alternative postale održive za lakše zadatke.

Vrste hidrauličkih pumpi i kako stvaraju tlak

Pumpa je jedina aktivna komponenta za pretvorbu energije u hidrauličkom krugu. Njegov je posao jednostavan: stvara tijek. Tlak se razvija samo kada taj protok naiđe na otpor — od opterećenja aktuatora, ograničenja ventila ili trenja u cjevovodu. Razumijevanje vrsta crpki pojašnjava mnogo o izvedbi sustava i izboru dizajna.

Zupčaste pumpe

Vanjske zupčaste pumpe su najjednostavnije i najisplativije hidrauličke pumpe. Dva zaprežna zupčanika okreću se unutar kućišta male tolerancije. Tekućina ispunjava prostore između zubaca zupčanika na ulaznoj strani, prenosi se oko perimetra kućišta i istiskuje se na izlaznoj strani kada se zupci ponovno zaprežu. Zupčaste pumpe su uređaji fiksnog volumena — pokreću isti volumen po okretaju bez obzira na tlak. Rade pouzdano do oko 250 bara i naširoko se koriste u poljoprivrednim strojevima, cjepačima drva i mobilnoj opremi gdje su cijena i jednostavnost najvažniji.

Pumpe s krilcima

Pumpe s lopaticama koriste lopatice opterećene oprugom ili pritiskom koje klize u i iz utora u rotirajućem rotoru. Kako se rotor okreće unutar ekscentričnog bregastog prstena, komore između lopatica se šire na ulaznoj strani (uvlačeći tekućinu) i skupljaju na izlaznoj strani (izbacujući tekućinu). Pumpe s lopaticama daju glatkiji protok s nižom bukom od zupčastih pumpi i uobičajene su u alatnim strojevima i industrijskim prešama koje rade na do 175 bara .

Klipne pumpe

Aksijalne i radijalne klipne pumpe su radni konji visokih performansi industrijske i mobilne hidraulike. Više klipova raspoređenih oko središnjeg vratila klizi uzajamno dok se vratilo rotira, uvlačeći tekućinu pri leđnom hodu i izbacujući je pri hodu naprijed. Aksijalne klipne pumpe promjenjivog obujma mogu prilagoditi svoj učinak promjenom kuta zakretne ploče, što ih čini idealnim za krugove osjetljive na opterećenje i kompenzirane tlakom. Djeluju pouzdano na 350–500 baraa i nude volumetrijsku učinkovitost iznad 95 posto. Oni su standardni izbor za bagere, strojeve za injekcijsko prešanje i instalacije hidrauličkih pogonskih jedinica koje zahtijevaju preciznu kontrolu.

Hidraulički ventili: upravljanje smjerom, tlakom i protokom

Ventili određuju što se događa između hidrauličke pogonske jedinice i aktuatora. Oni određuju koji aktuator prima protok, pod kojim tlakom i pri kojoj brzini. Bez ventila, hidraulički sustav ne bi imao mogućnost upravljanja - samo gruba, nevođena sila.

Upravljački ventili

Usmjereni regulacijski ventili (DCV) usmjeravaju tekućinu pod tlakom do željenog otvora cilindra ili motora. 4/3 usmjereni ventil — četiri priključka, tri položaja — najčešći je tip u industrijskoj hidraulici. U središnjem položaju (neutralno), protok se može blokirati, usmjeriti prema spremniku ili dopustiti da pluta, ovisno o odabranoj središnjoj konfiguraciji. Uključuju se DCV-ovi upravljani solenoidom 15–50 milisekundi , što ih čini prikladnima za brze automatizirane cikluse koji se mogu ponavljati. Proporcionalni DCV kontinuirano moduliraju položaj kalema, omogućujući glatku kontrolu brzine umjesto naglog uključivanja/isključivanja.

Ventili za kontrolu tlaka

Sigurnosni ventili postavljaju maksimalni tlak u sustavu. Redukcijski ventili održavaju niži, konstantni tlak u sekundarnom krugu. Sekvencijski ventili pokreću drugi aktuator tek nakon što prvi krug dosegne postavljeni tlak — korisno u stezanju i oblikovanju sekvenci. Protutežni ventili drže teret u položaju zahtijevajući minimalni pilot tlak prije nego dopuste da se aktuator spusti, sprječavajući nekontrolirano spuštanje pod djelovanjem gravitacije.

Ventili za kontrolu protoka

Ventili za kontrolu protoka ograničavaju protok tekućine kako bi regulirali brzinu aktuatora. Jednostavan igličasti ventil stvara podesivi otvor. Kontrole protoka s kompenzacijom tlaka održavaju konstantnu brzinu protoka bez obzira na varijacije opterećenja — ako se opterećenje povećava i tlak u sustavu raste, kompenzator se automatski prilagođava kako bi protok (a time i brzina pokretača) ostao konstantan. Ovo je kritično u primjenama kao što su osovine za pomicanje preše ili pogoni transportera gdje je dosljedna brzina važna bez obzira na fluktuacije opterećenja.

Hidraulički aktuatori: pretvaranje tlaka tekućine u rad

U aktuatorima hidraulička energija postaje koristan mehanički rad. Dvije glavne kategorije pokrivaju veliku većinu primjena: linearni aktuatori (cilindri) i rotacijski aktuatori (hidraulički motori).

Hidraulički cilindri

Hidraulički cilindar pretvara tlak tekućine u linearnu silu i gibanje. Tekućina pod pritiskom ulazi u kraj kapice, gurajući klip i produžujući šipku. Za uvlačenje, tekućina ulazi u kraj šipke. Budući da šipka zauzima dio područja kraja šipke, sila ekstenzije uvijek premašuje silu retrakcije pri istom tlaku — razmatranje dizajna koje se mora uzeti u obzir u primjenama stezanja, oblikovanja i podizanja.

Tipovi cilindara uključuju cilindre sa zateznom šipkom (jednostavni za servisiranje, naširoko dostupni u standardnim veličinama provrta od 25 mm do 200 mm), zavarene cilindre (kompaktne, s višim tlakom) i teleskopske cilindre (više ugniježđenih stupnjeva za dugi hod u kratkoj sklopljenoj duljini, uobičajeno u kiper kamionima i kiper prikolicama). Cilindri za teške uvjete rada koji se koriste u hidrauličkim prešama rutinski se koriste sile veće od 500 tona .

Hidraulički motori

Hidraulički motori pretvaraju protok tekućine i tlak u kontinuirano rotacijsko gibanje. Motori s zupčanicima, motori s lopaticama i klipni motori odražavaju dizajn svojih pumpi, ali rade u obrnutoj pretvorbi energije. Radijalni klipni motori s velikim zakretnim momentom i malim brzinama koriste se u pogonima kotača, vitlima i pogonima transportera gdje izravno spajanje na teret eliminira prijenosnike. Motor na kotačima na velikom rudarskom kamionu mogao bi to učiniti preko 10.000 Nm okretnog momenta iz paketa koji stane unutar same glavčine kotača.

Hidraulička tekućina: Zašto je važnija nego što većina ljudi misli

Hidraulička tekućina nije samo medij koji nosi pritisak — ona je istovremeno i mazivo za svaku pumpu, ventil i aktuator u krugu. Njegov odabir izravno utječe na učinkovitost sustava, vijek trajanja komponenti i rizik kvara. Korištenje pogrešne tekućine ili dopuštanje dobre tekućine da se razgradi jedan je od vodećih uzroka kvarova hidrauličkog sustava na terenu.

Tekućine na bazi mineralnih ulja (klase ISO VG 46 i ISO VG 68 su najčešće) koriste se u većini industrijskih i mobilnih hidrauličkih sustava. Nude izvrsnu mazivost, dobru toplinsku stabilnost i široku komercijalnu dostupnost. ISO VG 46 je zadani izbor za većinu industrijskih HPU instalacija koje rade na temperaturi od 20–50 °C.

U primjenama u blizini otvorenog plamena, vrućih površina ili u okruženjima gdje je rizik od požara regulatorna briga - čeličane, lijevanje pod pritiskom, podzemno rudarstvo - obavezne su tekućine otporne na vatru. Opcije uključuju mješavine vode i glikola (HFC), fosfatne estere (HFD) i biorazgradive tekućine na bazi povrća. Svaki dolazi sa specifičnim zahtjevima kompatibilnosti za brtve, premaze i metale. Tekućine fosfatnog estera, na primjer, napadaju poliuretanske brtve i zahtijevaju potpuno ispiranje sustava i zamjenu brtve pri prelasku s mineralnog ulja.

Kontaminacija tekućine uzrokuje procijenjenih 70-80 posto kvarova hidrauličkog sustava. Onečišćenje česticama - ostaci metala, progutana prljavština, pijesak za lijevanje - djeluje kao abraziv u zazorima pumpe i ventila koji se mjere u mikronima. ISO kodovi čistoće (ISO 4406) klasificiraju razine kontaminacije prema broju čestica po mililitru u tri raspona veličina. Većina proizvođača klipnih pumpi zahtijeva čistoću tekućine od ISO 16/14/11 ili bolji za održavanje valjanosti jamstva. Postizanje i održavanje te razine zahtijeva visokoučinkovite filtre povratnog voda, filtre za odzračivanje na točkama punjenja rezervoara i redovite programe uzorkovanja ulja.

Kako cijeli hidraulički krug radi korak po korak

Praćenje tekućine kroz cijeli radni krug čini interakciju između svih komponenti jasnom. Slijedi opis tipičnog industrijskog hidrauličkog sustava s otvorenim središtem kojeg pokreće hidraulička pogonska jedinica koja pokreće cilindar s dvostrukim djelovanjem.

1. Tekućina u mirovanju u rezervoaru. HPU motor je isključen. Tekućina stoji u spremniku pri atmosferskom tlaku, kondicionirana i filtrirana iz prethodnog ciklusa.
2. Motor se pokreće, pumpa izvlači tekućinu. Električni motor pokreće osovinu pumpe. Crpka stvara zonu niskog tlaka na svom ulazu, uvlačeći tekućinu kroz usisno sito u kućište pumpe.
3. Pumpa stvara tlak u dovodnom vodu. Crpka istiskuje tekućinu u tlačni vod. Budući da je usmjereni ventil u svom neutralnom (središnjem) položaju, protok cirkulira natrag u spremnik kroz neopterećen središnji prolaz pri niskom tlaku — smanjujući potrošnju energije tijekom pripravnosti.

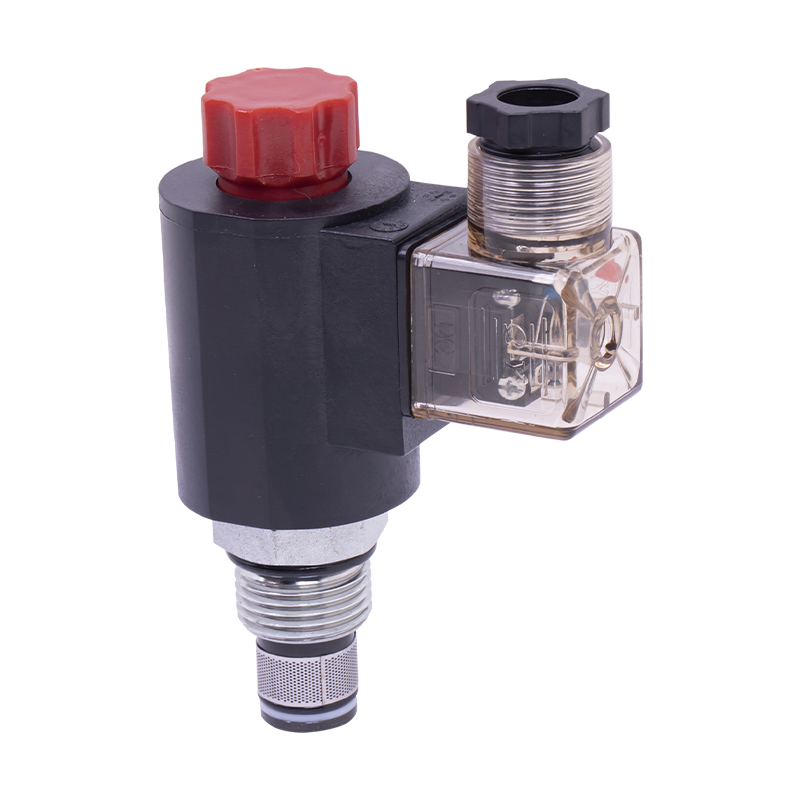

4. Operater ili upravljački sustav signalizira usmjereni ventil. Solenoid pomiče kalem ventila, povezujući dovodni vod pumpe s priključkom na kraju poklopca cilindra i spajajući priključak na kraju šipke s povratnim vodom.
5. Cilindar se izvlači pod opterećenjem. Tekućina pod tlakom ulazi u kraj poklopca, stvarajući silu na licu klipa. Cilindar se produžuje, istiskujući tekućinu s kraja šipke natrag kroz ventil i u povratni vod.
6. Tlak u sustavu raste kako bi zadovoljio otpor opterećenja. Ako je opterećenje veliko, tlak u sustavu raste dok se ne postigne ravnoteža sila. Ako potražnja premaši zadanu vrijednost sigurnosnog ventila, sigurnosni ventil se otvara i preusmjerava višak protoka u spremnik, sprječavajući prekomjerni tlak.
7. Povratna tekućina prolazi kroz filter i izmjenjivač topline. Tekućina koja se vraća iz aktuatora prolazi kroz filtar povratnog voda, uklanjajući onečišćenje stečeno tijekom radnog ciklusa. Ako je ugrađen izmjenjivač topline, ovdje se upravlja temperaturom tekućine.
8. Tekućina se vraća u rezervoar, ciklus se ponavlja. Kondicionirana tekućina ponovno ulazi u spremnik, zrak se odvaja i tekućina je spremna za sljedeću potražnju.

Hidraulički sustavi s otvorenim središtem i zatvorenim središtem

Pojmovi otvoreno središte i zatvoreno središte opisuju što se događa s protokom kada su svi usmjereni ventili u svom neutralnom (neaktiviranom) položaju. Ova razlika ima značajne posljedice za učinkovitost sustava, odziv i složenost dizajna.

Sustavi otvorenog centra

U sustavu s otvorenim središtem, protok pumpe cirkulira natrag u spremnik kroz otvorene središnje prolaze usmjerenih ventila kada se aktuator ne koristi. Crpka radi pri niskom tlaku u stanju pripravnosti, smanjujući stvaranje topline i trošenje crpke. Zupčaste pumpe fiksnog volumena dobro su prilagođene krugovima s otvorenim središtem. Ovo je dominantna arhitektura u poljoprivrednim traktorima, viličarima i jednostavnijoj mobilnoj opremi.

Sustavi zatvorenog središta

U sustavu zatvorenog središta, svi otvori ventila su blokirani u neutralnom položaju. Crpka mora biti promjenjivog obujma (ili koristiti akumulator) kako bi se izbjeglo zaustavljanje pri punom tlaku na blokiranim otvorima. Crpke s varijabilnim klipom s kompenziranim tlakom standardno su uparivanje — one se pokreću do skoro nultog protoka kada ne postoji zahtjev pokretača, održavajući postavljeni tlak uz minimalne troškove energije. Sustavi zatvorenog središta podržavaju višestruke neovisne aktuatore koji rade istovremeno pri različitim pritiscima, što ih čini standardom u složenim industrijskim strojevima, servo-hidrauličkim ispitnim sustavima i naprednim dizajnima hidrauličkih pogonskih jedinica za automatizaciju proizvodnje.

Primjene u stvarnom svijetu koje ovise o hidrauličkim sustavima

Raznolikost hidrauličkih primjena odražava jedinstvenu kombinaciju tehnologije visoke gustoće sile, upravljivosti i pouzdanosti u teškim uvjetima.

Građevinska i oprema za zemljane radove

Bager od 30 tona može imati pet ili više neovisno kontroliranih hidrauličkih krugova — grana, ruka, žlica, zakretanje i hod — sve napaja jedan ili dva HPU-a koji proizvode kombinirane protoke preko 400 L/min pri 350 bara . Hidraulički sustav omogućuje operaterima da istovremeno zakreću gornju strukturu dok spuštaju granu i savijaju žlicu - koordinirano kretanje po tri osi koje bi bilo gotovo nemoguće s mehaničkim spojnicama. Buldožeri gusjeničari, utovarivači na kotačima, motorni grederi i hidraulični razbijači stijena ovise o istim osnovnim hidrauličkim principima.

Industrijske preše i strojevi za oblikovanje

Preše za štancanje metala, kovački čekići, preše za duboko izvlačenje i preše za kompresijsko kalupljenje gume oslanjaju se na hidraulične sustave za svoje primarno generiranje sile. Može se razviti velika hidraulička preša za kovanje 80.000 kN (8.000 tona) formirajuće sile. Hidraulička pogonska jedinica za takvu prešu je značajna instalacija - često višestruki sklopovi pumpi s kombiniranim snagama motora koji prelaze 1.000 kW - ali se brzina i sila preše mogu kontrolirati s milimetarskom preciznošću kroz krugove servo-proporcionalnog ventila.

Strojevi za injekcijsko prešanje

Konvencionalni hidraulični strojevi za injekcijsko prešanje koriste središnji HPU za pokretanje sekvenci stezanja, ubrizgavanja, rotacije vijka i izbacivanja. Stroj za steznu silu od 1000 tona zahtijeva hidraulički sustav koji je sposoban generirati tu silu više puta u ciklusima od samo 10-15 sekundi. HPU pumpe promjenjivog volumena s osovinama ubrizgavanja servo ventila isporučuju kombinaciju velike sile stezanja i preciznog profiliranja brzine ubrizgavanja koju zahtijeva kvaliteta modernih plastičnih dijelova.

Zračni i zrakoplovni sustavi

Komercijalni zrakoplovi koriste hidraulične sustave koji rade na 3.000–5.000 psi (207–345 bara) za napajanje površina za upravljanje letom, stajnog trapa, kočnica na kotačima i reverzera potiska. Boeing 737 ima tri neovisna hidraulička sustava s ukupnim kapacitetom tekućine od približno 90 litara. Arhitektura redundantnosti osigurava da niti jedan kvar ne može zrakoplovu uskratiti hidrauličku snagu na kritičnim površinama. Zrakoplovni HPU (koji se u zrakoplovstvu nazivaju hidraulični pogonski agregati) koriste pumpe koje pokreću motori, pumpe s električnim motorima i zračne turbine na ram kao pomoćne izvore.

Offshore i pomorske aplikacije

Podmorski uređaji za sprječavanje ispuhivanja (BOP) na naftnim i plinskim bušotinama koriste hidrauličke akumulatore koji su prethodno napunjeni za zatvaranje masivnih brtvenih elemenata u obliku cilindra i prstena u hitnim slučajevima. Hidraulički sustavi na offshore dizalicama, vitlima za sidrenje i natezačima za polaganje cijevi rade u slanoj prskalici, vibracijama i ekstremnim temperaturama koje bi brzo degradirale električne alternative. Samopodmazujuća priroda hidrauličke tekućine i tolerancija hidrauličkih komponenti na udarna opterećenja čine hidrauliku jedinim praktičnim izborom u ovim okruženjima.

Uobičajene greške hidrauličkog sustava i kako ih dijagnosticirati

Čak i kod dobro održavanih hidrauličkih sustava dolazi do kvarova. Znajući koji simptomi upućuju na koji glavni uzrok dramatično skraćuje vrijeme rješavanja problema.

Spor ili slab rad pokretača

Ako se cilindar sporo širi ili motor radi ispod nazivne brzine, prvo provjerite izlazni protok i tlak crpke. Istrošena zupčasta pumpa može izgubiti 15–25 posto nazivnog protoka kroz unutarnje curenje prije nego što operater primijeti očite simptome. Očitanja manometra niža od zadane vrijednosti sigurnosnog ventila pod opterećenjem pokazuju ili istrošenost pumpe ili djelomično otvoren sigurnosni ventil. Unutarnje curenje u cilindru (zaobilazeći brtve klipa) uzrokuje puzanje pod dugotrajnim opterećenjem — može se testirati primjenom punog tlaka i mjerenjem pomiče li cilindar s blokiranim ventilom za usmjeravanje.

Prekomjerno stvaranje topline

Radna temperatura iznad 60–70 °C ubrzava degradaciju tekućine, propadanje brtve i trošenje pumpe. Uobičajeni uzroci uključuju sigurnosni ventil postavljen preblizu radnom tlaku (uzrokujući kontinuirano ispuštanje viška protoka), blokiran ili premalen izmjenjivač topline, nedovoljan volumen spremnika ili kontaminiranu tekućinu smanjene viskoznosti. Sustav koji je stalno vruć potrošit će komplet brtvi u djeliću njihovog normalnog vijeka trajanja.

Bučan rad pumpe

Kavitacija — stvaranje i kolaps mjehurića pare na ulazu pumpe — proizvodi karakteristično zveckanje ili škripanje i uzrokuje ozbiljno oštećenje unutarnjih dijelova pumpe uslijed erozije. Uzrok je ograničen usisni vod, začepljeno usisno sito, tekućina koja je prehladna i viskozna ili razina spremnika koja je preniska. Prozračivanje, gdje se zrak uvlači kroz brtvu osovine koja curi ili labavi usisni priključak, proizvodi jače cviljenje ili pjenjenje u spremniku. Oba stanja moraju se odmah ispraviti kako bi se izbjeglo uništenje pumpe.

Vanjsko curenje

Curenje hidrauličke tekućine je i operativni problem i opasnost za okoliš i požar. Propuštanja fitinga često se povezuju s nepravilnim sastavljanjem — pretjerano ili premalo zategnuti navojni spojevi, oštećene brtvene površine ili neispravni oblici navoja (miješanje NPT i BSP, na primjer). Propuštanje brtve šipke cilindra ukazuje na istrošene ili oštećene brtve šipke, zareze na površini šipke ili prekomjerno bočno opterećenje na šipki. U svakom slučaju, popravak je jednostavan nakon što se točno identificira izvor.

Najbolje prakse održavanja hidrauličkog sustava

Većinu kvarova hidrauličkog sustava moguće je spriječiti strukturiranim održavanjem. Sljedeće prakse, dosljedno primijenjene, produžit će vijek trajanja komponenti i smanjiti neplanirane zastoje.

• Uzorkovanje i analiza ulja: Uzmite uzorak tekućine iz žive, turbulentne točke u krugu svakih 500–1000 radnih sati. Laboratorijska analiza pokazuje broj čestica, viskoznost, sadržaj vode, kiselinski broj i elementarne metale trošenja. Trendiranje rezultata na više uzoraka otkriva probleme prije nego uzrokuju neuspjeh.
• Zamjena filtera prema rasporedu: Slijedite intervale proizvođača ili, bolje, zamijenite filtre na stanju pokazivača diferencijalnog tlaka. Indikator premosnice koji je iskočio znači da je kontaminirana tekućina cirkulirala nefiltrirana — ozbiljan događaj koji zahtijeva ispitivanje uzroka.
• Održavanje razine rezervoara i ventilacije: Svakodnevno provjeravajte razinu na strojevima s visokim ciklusom rada. Zamijenite filtre za odzračivanje spremnika prema rasporedu proizvođača — začepljeni odzračnik stvara vakuum u spremniku koji pomaže kavitaciji. Većinu odzračivača treba zamijeniti svakih 1000–2000 sati u normalnim industrijskim okruženjima.
• Spojnica i poravnanje motora: Neusklađenost između HPU motora i crpke stvara radijalna bočna opterećenja na ležaju osovine crpke, koji za njih nije predviđen. Čak i 0,1 mm paralelnog odstupanja može prepoloviti vijek trajanja ležaja. Lasersko poravnanje tijekom instalacije i nakon svake zamjene motora ili pumpe najbolja je praksa.
• Pregled crijeva i armature: Hidraulička crijeva imaju ograničen vijek trajanja bez obzira na izgled. Mnogi proizvođači preporučuju zamjenu crijeva na a šestogodišnji ciklus u industrijskim primjenama. Tromjesečno provjerite crijeva na habanje, savijanje, pucanje poklopca i cjelovitost utisne cijevi. Kvar crijeva pri 350 bara je ozbiljan sigurnosni događaj.
• Provjera sigurnosnog ventila: Provjerite tlak pukotine sigurnosnog ventila jednom godišnje pomoću kalibriranog ispitnog mjerača i mjerača protoka. Rasterećeni ventil koji je pao ispod zadane vrijednosti ograničit će maksimalnu silu sustava; onaj koji se začepio otvorit će uopće spriječiti povećanje pritiska.

Hidraulika naspram pneumatike naspram elektromehanike: što izabrati

Sve tri tehnologije prenose i kontroliraju snagu, ali svaka ima opseg performansi u kojem je jasno bolja od ostalih.

Pneumatski sustavi koriste komprimirani zrak pri 6–12 bara i idealni su za visokociklično, lagano linearno pokretanje: stezanje, prijenos dijelova, male preše i pneumatski alati. Njihove prednosti su čistoća (bez onečišćenja uljem), kratko vrijeme ciklusa i niska cijena komponenti. Njihovo ograničenje je izlazna sila — pneumatski cilindar promjera 63 mm pri 6 bara isporučuje oko 1870 N, djelić mogućnosti njegovog hidrauličkog parnjaka pri istoj veličini provrta.

Elektromehanički aktuatori (servo motor s kuglastim navojem ili servo motor s mjenjačem) nude najveću točnost pozicioniranja i najjednostavnije praćenje energije. Oni su sve konkurentniji s hidraulikom u rasponima snaga do oko 200 kN za linearne osi. Iznad tog praga, veličine motora i mjenjača postaju nepraktične, a hidraulički cilindri ostaju tehnički i ekonomski superiorni.

Hidraulika ostaje jasan izbor kada zahtjevi sile premašuju 200 kN, kada su udarna opterećenja i tolerancija preopterećenja kritični, kada aktuator mora zadržati položaj pod trajnim opterećenjem bez kontinuiranog povlačenja snage ili kada radno okruženje — toplina, vibracije, ispiranje, rizik od eksplozije — isključuje ili komplicira električna rješenja. Sposobnost hidrauličke pogonske jedinice da opskrbi više pokretača pri različitim tlakovima i protokima iz jednog izvora energije također pruža prednosti arhitekture sustava koje je teško ponoviti s distribuiranim elektromehaničkim pogonima.
