Kako djeluje hidraulički tlak? Potpuni vodič

Kako radi hidraulički tlak: Kratak odgovor

Hidraulički tlak djeluje prijenosom sile kroz zatvorenu, nestlačivu tekućinu - gotovo uvijek ulje - s jedne točke na drugu. Kada pumpa gura tekućinu u zatvoreni sustav, tlak raste i djeluje jednako u svim smjerovima na svaku površinu s kojom dolazi u kontakt. Taj se pritisak zatim usmjerava na cilindar ili motor, gdje se ponovno pretvara u mehaničku silu ili rotaciju. Rezultat je sposobnost premještanja golemih tereta s relativno kompaktnom opremom.

Temeljno načelo je Pascalov zakon: tlak koji se primjenjuje na zatvorenu tekućinu prenosi se nesmanjenom kroz tu tekućinu. Matematički rečeno, P = F/A, gdje je P tlak u paskalima ili psi, F je primijenjena sila u newtonima ili funtama, a A je površina u kvadratnim metrima ili kvadratnim inčima. Ovaj odnos znači da promjenom površine cilindra, sustav može dramatično povećati ili smanjiti silu - isti razlog zbog kojeg tehničar od 70 kg pritiskom na malu ručku pumpe može podići prešu od 20 tona.

Svaki industrijski hidraulički sustav - od tvorničke preše do građevinskog bagera - oslanja se na isti lanac događaja: Hidraulička pogonska jedinica (HPU) stvara tekućinu pod tlakom, regulacijski ventili je usmjeravaju, a aktuatori pretvaraju u rad. Razumijevanje svakog koraka otkriva zašto hidraulika ostaje preferirani izbor gdje god su važna i velika gustoća sile i precizna kontrola.

Pascalov zakon: Fizika iza svakog hidrauličkog sustava

Blaise Pascal formulirao je svoj zakon mehanike fluida 1653. godine, ali njegove inženjerske implikacije postale su potpuno iskoristive tek u 19. i 20. stoljeću s razvojem preciznih brtvi i čeličnih cijevi visoke čvrstoće. Temeljna ideja je varljivo jednostavna: tekućine se ne komprimiraju značajno pod normalnim radnim tlakom, tako da se svaka sila koju uvedete u jednoj točki trenutačno i ravnomjerno širi na svaku drugu točku u sustavu.

Razmotrimo osnovni primjer dvocilindraša. Ako primijenite silu od 100 N na klip s površinom od 1 cm², rezultirajući tlak je 100 N/cm² = 1 MPa. Spojite taj mali cilindar preko cijevi ispunjene tekućinom na veći cilindar površine 100 cm², a isti tlak od 1 MPa djeluje na cijelu površinu od 100 cm² — stvarajući izlaznu silu od 10 000 N. Sustav je umnožio silu faktorom 100 bez dodatnog unosa energije. Kompromis je pomak: mali klip mora prijeći 100 mm da bi veliki klip pomaknuo samo 1 mm. Energija se čuva; sila se pojačava na račun brzine i hoda.

Ovo načelo umnožavanja sile je razlog zašto se hidraulika pojavljuje svugdje gdje su težina i kompaktnost važni zajedno. Pneumatski cilindar koji radi na 8 bara (0,8 MPa) proizvodi skromnu silu jer je tlak zraka ograničen. Hidraulički cilindar koji radi pri 250 bara (25 MPa) — tipičnom industrijskom radnom tlaku — daje silu otprilike 30 puta veću iz iste veličine provrta.

Osnovne komponente hidrauličkog sustava

Cijeli hidraulički krug sastoji se od nekoliko međusobno ovisnih komponenti. Svaki od njih igra specifičnu ulogu, a slabost u bilo kojoj karici - istrošena brtva, premali ventil, kontaminirani rezervoar - pogoršava performanse cijelog sustava.

Rezervoar

Spremnik pohranjuje radnu tekućinu i omogućuje raspršivanje mjehurića zraka i topline prije nego što tekućina ponovno cirkulira. Industrijski rezervoari su veličine otprilike 2-3 puta veće od brzine protoka pumpe po minuti kako bi se osiguralo odgovarajuće vrijeme zadržavanja. Crpka od 50 L/min obično se spaja sa spremnikom od 100–150 L. Spremnik također sadrži filtre za odzračivanje, staklo za provjeru razine, čepove za odvod, a često i mjerač temperature - što ga čini središtem za praćenje zdravlja kruga.

Hidraulička pumpa

Crpka ne stvara tlak izravno; stvara protok. Tlak se razvija samo kada taj protok naiđe na otpor — opterećenje, ventil ili blokirani put. Tri tipa pumpi dominiraju industrijskim i mobilnim aplikacijama:

• Zupčaste pumpe — jednostavan, jeftin, pogodan za tlakove do oko 250 bara. Samo fiksni pomak.
• Krilne pumpe — tiši od zupčastih pumpi, umjereni tlakovi do otprilike 175 bara, dobra volumetrijska učinkovitost.
• Klipne pumpe — najveća učinkovitost, sposoban za 350–700 bara, moguć promjenjivi pomak, preferira se za zahtjevnu industrijsku i mobilnu upotrebu.

Klipne pumpe promjenjivog volumena posebno su vrijedne u hidrauličkoj jedinici jer automatski smanjuju učinak kada potražnja padne, smanjujući potrošnju energije i stvaranje topline tijekom ciklusa djelomičnog opterećenja.

Kontrolni ventili

Ventili su živčani sustav hidrauličkog kruga. Usmjereni regulacijski ventili (DCV) usmjeravaju protok prema onom aktuatoru koji to treba. Ventili za smanjenje tlaka (PRV) ograničavaju maksimalni tlak u sustavu — obično postavljen 10–15% iznad vršnog radnog tlaka — kako bi zaštitili komponente od preopterećenja. Ventili za kontrolu protoka mjere brzinu kojom tekućina ulazi ili izlazi iz aktuatora, izravno kontrolirajući brzinu aktuatora. Nepovratni ventili sprječavaju povratni tok. Proporcionalni i servo ventili dodaju finu elektroničku kontrolu, omogućujući zatvorenu petlju položaja ili regulaciju sile s ponovljivošću pozicioniranja boljom od 0,01 mm u preciznim primjenama.

Pokretači

Aktuatori pretvaraju hidrauličku energiju natrag u mehanički rad. Linearni cilindri proizvode potisnu ili vučnu silu; rotacijski hidraulički motori proizvode moment i rotaciju. Izlazna sila cilindra izračunava se kao F = P × A, tako da se razvija cilindar promjera 100 mm (površina ≈ 78,5 cm²) koji radi na 200 bara (20 MPa). približno 157 000 N — ili 16 tona — potisne sile . Ta razina sile od električnog servo motora jednake veličine zahtijevala bi motor nekoliko puta veći i teži.

Filtri i priprema tekućine

Kontaminacija je najveći pojedinačni uzrok kvara hidrauličkih komponenti — odgovorna je za procijenjenih 70-80% svih prijevremenih kvarova prema podacima industrije fluidne energije. Filtri povratnog voda, usisni filteri i off-line sustavi filtriranja bubrežne petlje održavaju razinu čistoće. Primjene servo ventila obično zahtijevaju ISO klasu čistoće 16/14/11 ili bolju, što znači manje od 1300 čestica većih od 4 µm po mililitru tekućine.

Što je hidraulička pogonska jedinica i zašto je važna

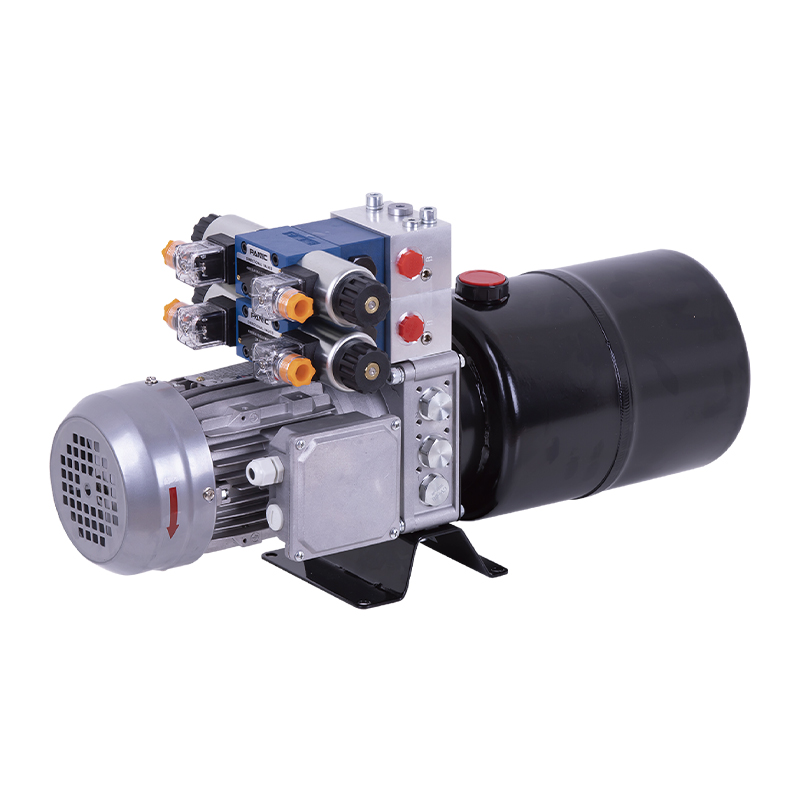

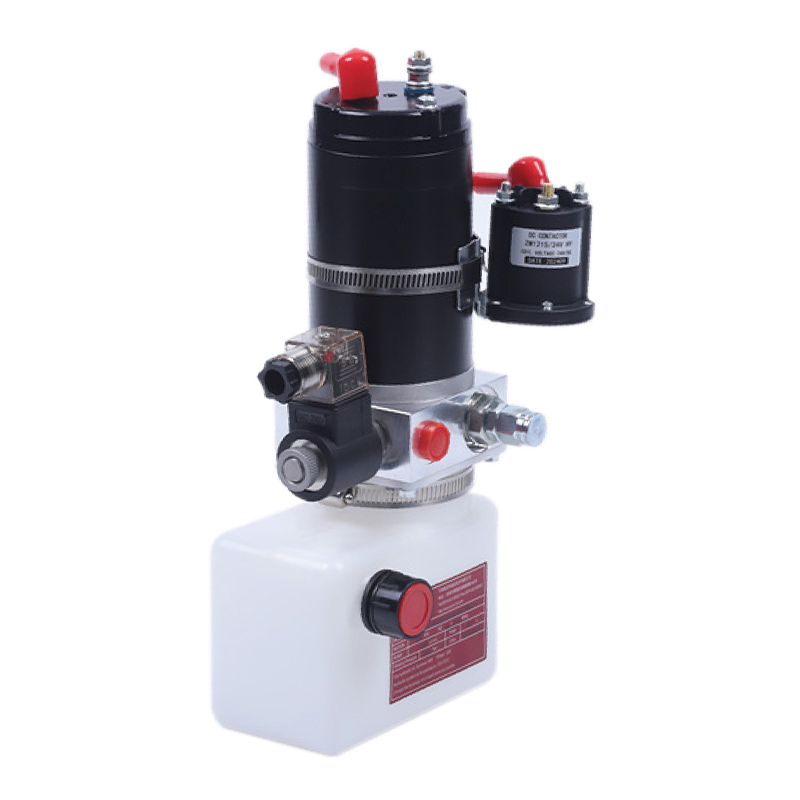

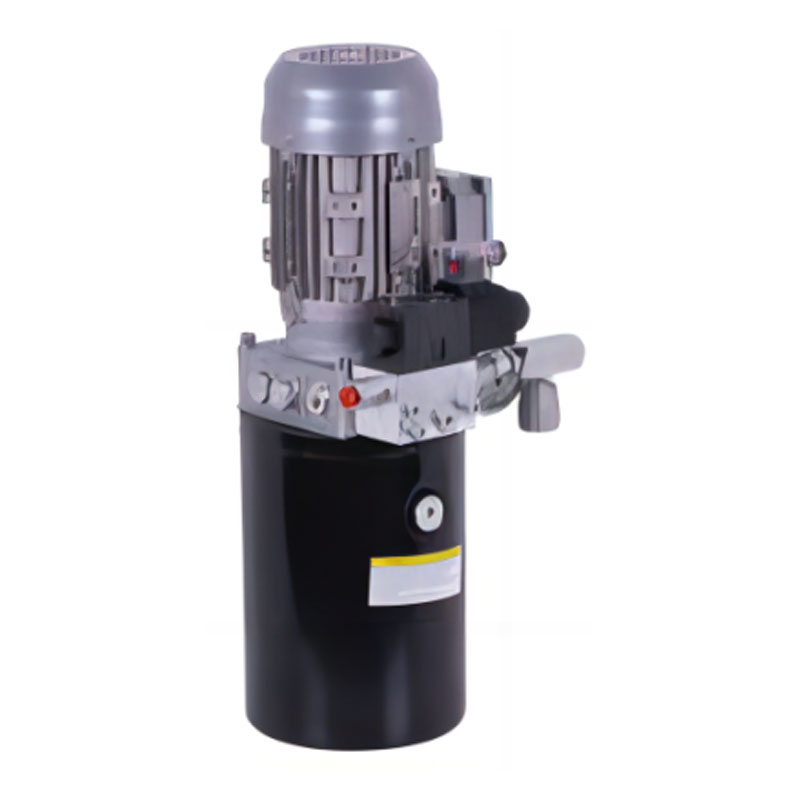

A Hidraulička pogonska jedinica (HPU) — koji se ponekad naziva i hidraulički agregat — samostalni je sklop koji integrira spremnik, pumpu, glavni pogon (električni motor ili motor s unutarnjim izgaranjem), ventil za smanjenje tlaka, filtar, izmjenjivač topline i instrumente u jednu pakiranu jedinicu. Umjesto da rasprši ove komponente po okviru stroja, HPU ih konsolidira u jedan projektirani sustav koji se može instalirati, održavati i mijenjati kao cjelina.

HPU-ovi se kreću od kompaktnih stolnih jedinica koje proizvode 1–5 kW i rade na 70–150 bara do višemegavatnih industrijskih pogonskih jedinica koje pokreću preše za čeličane pri tlakovima iznad 400 bara. Industrijska hidraulička pogonska jedinica srednje klase mogla bi upariti električni motor od 30 kW s aksijalnom klipnom pumpom od 45 cc/okr, spremnikom od 200 L, vodom hlađenim izmjenjivačem topline koji održava temperaturu ulja na 45–55°C i 10 µm povratnim filtrom — sve montirano na čelični osnovni okvir obložen prahom s integriranom zdjelicom za kapanje.

Ključne specifikacije koje treba procijeniti pri odabiru HPU-a

HPU dizajn također uključuje izbor redundancije. Kritični procesi - sustavi upravljanja platformama na moru, valjaonice čeličane, oprema za podršku zrakoplova - često koriste dvostruke hidrauličke pogonske jedinice s dvije pumpe, gdje jedna radi, a jedna stoji na automatskom prebacivanju. Troškovi zastoja u tim okruženjima mogu premašiti desetke tisuća dolara po satu, čineći redundanciju ekonomski racionalnom čak i uz značajne kapitalne troškove.

Kako se tlak stvara, stabilizira i kontrolira

Razumijevanje dinamičkog ponašanja tlaka - ne samo statičke formule - bitno je za svakoga tko projektira ili rješava probleme u hidrauličkim sustavima. Pritisak se ne uključuje jednostavno. Diže se, dostiže vrhunac, oscilira i stabilizira se u obrascima koji ovise o vrsti pumpe, brzini odziva ventila, duljini vodova i kompresivnosti tekućine.

Šiljci pritiska i vodeni čekić

Kada se usmjerivački ventil brzo zatvori, zamah tekućine koja se kreće nema kamo otići. Rezultat je prijelazni tlak — skok — koji može doseći 2-5 puta radni tlak u stabilnom stanju za manje od 5 milisekundi. Sustav koji radi na 200 bara može vidjeti prolazne vršne vrijednosti iznad 500 bara. Ovi šiljci zamaraju spojeve crijeva, lome blokove razvodnika i uništavaju brtve tijekom ponovljenih ciklusa. Projektanti im se suprotstavljaju pomoću akumulatora tlaka (koji apsorbiraju skok energije), ventila koji se sporo zatvaraju ili nepovratnih ventila s pilotskim upravljanjem s kontroliranim brzinama otvaranja.

Uloga sigurnosnog ventila

Svaki hidraulički sustav mora imati ventil za smanjenje tlaka (PRV) postavljen ispod nazivnog tlaka najslabije komponente. Ako aktuator dosegne kraj hoda dok pumpa još radi, tlak bi inače rastao dok nešto ne pukne. PRV se otvara kada tlak prijeđe zadanu točku, zaobilazeći protok natrag u spremnik. Ovo nije normalno radno stanje — PRV koji se neprekidno otvara troši energiju kao toplinu i signalizira dizajn sustava ili problem u radu. Ispravan dizajn usmjerava protok PRV-a samo tijekom događaja stvarnog preopterećenja, držeći ga zatvorenim veliku većinu vremena.

Akumulatori: Pohranjivanje hidrauličke energije

Hidraulički akumulator je tlačna posuda koja sadrži prethodno napunjeni plin (gotovo uvijek dušik) odvojen od hidrauličke tekućine pomoću mjehura, klipa ili dijafragme. Kada tlak sustava premaši prethodno punjenje plinom, tekućina komprimira plin i pohranjuje energiju. Kada tlak padne - tijekom skoka potražnje ili kvara pumpe - plin se širi i gura tekućinu natrag u krug. Akumulatori imaju tri glavne funkcije: skladištenje energije za nadopunjavanje vršne potražnje, opskrba tlakom u nuždi za sigurno isključivanje i prigušivanje pulsiranja. Akumulator mjehura od 20 L prethodno napunjen na 150 bara može isporučiti kratku dopunu protoka od 8–12 L pri tlaku sustava — dovoljno za dovršenje sigurnosno kritičnog pokreta ventila čak i nakon gubitka pumpe.

Hidraulička tekućina: medij koji omogućuje da sve funkcionira

Tekućina u hidrauličkom sustavu nije samo medij za prijenos sile. Istovremeno podmazuje svaku pokretnu površinu unutar pumpe, ventila i aktuatora, odvodi toplinu s vrućih točaka, štiti metalne površine od korozije i suspendira čestice onečišćenja dok ne dođu do filtra. Odabir pogrešne tekućine ili dopuštanje njezine degradacije uništava komponente brže od gotovo bilo kojeg drugog pojedinačnog čimbenika.

Viskoznost i njezina temperaturna ovisnost

Viskoznost je najkritičnije svojstvo tekućine. Većina industrijskih hidrauličkih pogonskih jedinica specificira mineralno ulje ISO VG 46 — stupanj viskoznosti od 46 centistoksa (cSt) na 40°C. Kako temperatura raste do 80°C, viskoznost pada na otprilike 12 cSt; na 20°C može biti 100 cSt ili više. Rad ispod minimalne viskoznosti uzrokuje kontakt metala s metalom i brzo trošenje; rad iznad maksimalne viskoznosti uzrokuje kavitaciju, spor odziv i visok ulazni vakuum pumpe. Većina sustava cilja 25–54 cSt na ulazu pumpe za optimalnu ravnotežu.

Vrste tekućina i njihova primjena

• Mineralno ulje (ISO VG 32–68) — najčešći, dobre mazivosti i stabilnosti, isplativ, nije otporan na vatru.
• Voda-glikol (HF-C) — otporan na vatru, koristi se u blizini peći i strojeva za tlačno lijevanje, smanjuje vijek trajanja crpke za 30-40% u usporedbi s mineralnim uljem.
• Fosfatni ester (HF-D) — izvrsna otpornost na požar, koristi se u zrakoplovima i proizvodnji električne energije; zahtijeva posebne materijale za brtvljenje (EPDM, PTFE) i posvećeno rukovanje tekućinom.
• Biorazgradivi esteri (HETG, HEES) — koristi se u ekološki osjetljivim područjima kao što su šumarstvo, pomorstvo i prerada hrane; biorazgrađuje se tijekom 28 dana u tlu; tipično 3–5x cijene mineralnog ulja.
• Tekućine s visokim sadržajem vode (HWCF, 95% vode) — vrlo jeftin i otporan na vatru, ali slaba sposobnost podmazivanja zahtijeva smanjenje snage komponente i čestu zamjenu tekućine.

Kontaminacija tekućinom i nadzor

Brojači čestica, senzori vlage i analizatori viskoznosti sada se rutinski ugrađuju na veće hidrauličke pogonske jedinice kao dio programa praćenja stanja. Mrežni brojači čestica koji uzorkuju tekućinu povratnog voda mogu otkriti propadanje ležaja pumpe tjednima prije nego što katastrofalno otkaže — što dovodi do planiranog održavanja, a ne do hitnih isključenja. Sadržaj vode iznad 0,05% u mineralnom ulju emulgira tekućinu, uništava uljni film na ležajnim površinama i potiče hrđu. Dokazano je da čak i 500 ppm (0,05%) vode smanjuje vijek trajanja valjkastog ležaja do 75%.

Vrste hidrauličkih sustava i po čemu se razlikuju

Nisu svi hidraulički sustavi konfigurirani na isti način. Arhitektura strujnog kruga određuje koliko se učinkovito koristi snaga, koliko sustav reagira i kako se nosi s istovremenim zahtjevima višestrukih pokretača.

Sustavi s otvorenim središtem i zatvorenim središtem

U sustavu s otvorenim središtem, tekućina kontinuirano cirkulira natrag u spremnik kroz usmjerne ventile kada se nijedan aktuator ne pomiče. Ovo je jednostavno i jeftino, ali kontinuirano gubi energiju. U sustavu sa zatvorenim središtem, izlaz crpke nije koristan kada su aktuatori u stanju mirovanja — tako da se crpka mora ili rasteretiti, zaustaviti ili sustav opremiti pumpom promjenjivog pomaka s kompenziranim tlakom koja smanjuje protok na gotovo nulti protok. Moderni industrijski HPU gotovo isključivo koriste krugove zatvorenog središta s pumpama promjenjivog volumena , smanjujući potrošnju energije u mirovanju za 60–85% u usporedbi s alternativama otvorenog središta s fiksnim pomakom.

Load-Sensing sustavi

Hidraulički sustav osjetljiv na opterećenje (LS) kontinuirano nadzire tlak koji zahtijeva aktuator s najvećim zahtjevima i naređuje pumpi da isporuči taman dovoljan tlak i protok da zadovolji taj zahtjev plus malu marginu (obično 15–25 bara iznad tlaka opterećenja). Pumpa nikada ne radi jače nego što je potrebno. Sustavi za mjerenje opterećenja standardni su na modernoj mobilnoj opremi — bagerima, dizalicama, poljoprivrednim strojevima — gdje opterećenje dramatično varira iz sekunde u sekundu, a učinkovitost goriva izravno utječe na ekonomičnost rada. Bager osjetljiv na opterećenje može potrošiti 15–25% manje goriva od ekvivalentnog stroja s fiksnim tlakom pri istom radnom ciklusu.

Elektrohidraulički sustavi

Elektrohidraulički sustavi zamjenjuju mehaničko ili pilot-hidrauličko aktiviranje ventila s elektroničkim solenoidima, proporcionalnim ventilima ili servo ventilima kojima upravljaju PLC-ovi ili namjenski kontroleri gibanja. To omogućuje programabilne profile sile i položaja, bilježenje podataka, dijagnostiku grešaka i integraciju s industrijskim automatiziranim mrežama. U strojevima za injekcijsko prešanje, elektrohidraulička servo kontrola održava tlak ubrizgavanja unutar ±1 bara zadane vrijednosti i položaj unutar 0,05 mm — mogućnosti koje transformiraju kvalitetu i ponovljivost proizvoda. Hidraulička pogonska jedinica u ovim instalacijama obično uključuje pogonske motore s promjenjivom brzinom (VSD), gdje brzina elektromotora izravno prati potražnju, dodatno smanjujući potrošnju energije za 30–50% u usporedbi s HPU dizajnom s fiksnom brzinom.

Primjene u stvarnom svijetu u kojima je hidraulički tlak neophodan

Hidraulički tlak pojavljuje se u širem rasponu industrija nego što većina ljudi shvaća. Gustoća sile i upravljivost koju pruža hidraulika jednostavno se ne mogu ponoviti nijednom drugom tehnologijom s usporedivom cijenom i razmjerom.

• Građevinarstvo i zemljani radovi — Bager od 20 tona koristi hidraulički tlak od 350 bara kako bi izvršio preko 150 kN sile kopanja. Cijeli skup funkcija grane, ruke, žlice i njihanja pokreće jedna hidraulička pogonska jedinica integrirana u šasiju stroja.
• Industrijsko prešanje i oblikovanje — Hidrauličke preše za oblikovanje metala rade od 100 do 80 000 tona sile. Preša za kovanje od 5000 tona fizički je nemoguća s bilo kojom drugom tehnologijom iste veličine.
• Nafta i plin u moru — Podmorski hidraulički sustavi upravljanja rade na do 690 bara kako bi aktivirali uređaje za sprječavanje eksplozije i ventile božićnog drvca na dubinama vode većim od 3000 m. Površinski HPU projektiran je uz potpunu redundanciju i kontinuirani nadzor.
• Zrakoplovstvo i svemir — Hidraulički sustavi komercijalnih zrakoplova obično rade na 207 bara (3000 psi), a zrakoplovi sljedeće generacije prelaze na 345 bara (5000 psi) kako bi se smanjila težina cijevi i pokretača. Površine za upravljanje letom, stajni trap i kočnice ovise o hidrauličkom tlaku.
• Obrada čelika i metala — Valjaonice koriste hidrauličku kontrolu razmaka (HGC) za održavanje razmaka valjaka unutar 10 µm, izravno kontrolirajući debljinu trake. HPU za valjaonice mogu isporučiti 1000–5000 L/min pri 250–350 bara.
• Pomorstvo i brodogradnja — Sustavi kormilarskog mehanizma na velikim plovilima koriste hidrauličke ramove za okretanje kormila teških stotine tona. Poklopci grotla i sustavi dizalica na teretnim brodovima u potpunosti su pogonjeni hidraulikom.
• Brizganje — Hidrauličke sile stezanja na velikim strojevima za injekcijsko prešanje dosežu 5000 tona ili više, držeći polovice kalupa zatvorenima protiv tlaka ubrizgavanja rastaljene plastike do 2000 bara.

Uobičajeni problemi s hidrauličkim tlakom i njihovi uzroci

Kada hidraulički sustav ne radi ili ne radi, simptomi često izgledaju slično na površini - spori pokretači, nepravilno kretanje, pretjerana buka, pregrijavanje - ali glavni uzroci su različiti. Pogrešna dijagnoza dovodi do zamjene skupih komponenti koje nisu pravi problem.

Nizak ili nestabilan tlak

Mogući uzroci uključuju istrošenu pumpu s velikim unutarnjim curenjem (provjerite volumetrijsku učinkovitost — sve ispod 85% na klipnoj pumpi ukazuje na istrošenost), ventil za smanjenje tlaka postavljen je prenisko ili je zaglavio djelomično otvoren, istrošenost unutarnjeg ventila na kalemu što dopušta curenje preko otvora ili kvar brtve cilindra zaobilazeći tekućinu od visokotlačne strane klipa do strane poluge. Sustavno ispitivanje tlaka u svakoj fazi kruga — izlaz crpke, postventil, na aktuatoru — brzo izolira grešku.

Pretjerana toplina

Hidraulička tekućina iznad 65–70°C brzo se razgrađuje. Životni vijek tekućine se prepolovljuje sa svakih 10°C iznad 60°C. Stvaranje topline uvijek je uzrokovano padom tlaka preko restrikcije — djelomično zatvorenim ventilom, začepljenim filtrom, premalom cijevom ili sigurnosnim ventilom koji se prečesto otvara. Ako izmjenjivač topline neprekidno radi punim kapacitetom, sustav ima temeljni problem energetske učinkovitosti , a ne samo problem s hlađenjem. Crpke varijabilnog volumena, kontrole osjetljive na opterećenje i pravilno dimenzionirani vodovi rješavaju glavni uzrok; dodavanjem većeg hladnjaka samo se liječi simptom.

Kavitacija i prozračivanje

Kavitacija se događa kada lokalni tlak tekućine padne ispod tlaka pare, stvarajući mjehuriće pare koji snažno implodiraju kada se tlak oporavi — stvarajući buku poput šljunka u limenci i erodirajući metalne površine brzinom od nekoliko mikrona na sat. Prozračivanje uvodi mjehuriće zraka iz pjene rezervoara, spoja usisnog voda koji curi ili niske razine tekućine. Oba stanja brzo uništavaju pumpe i uzrokuju spužvasto, nepredvidivo ponašanje aktuatora. Vakuum na ulazu pumpe iznad 0,3 bara (225 mmHg) pouzdan je pokazatelj ranog upozorenja o riziku od početne kavitacije.

Vanjsko curenje

Kvar brtve na brtvama šipki cilindra, spojnicama crijeva i površinama kućišta ventila najvidljiviji je hidraulički problem. Čak i malo vanjsko curenje - 1 kap u sekundi - iznosi otprilike 2-3 litre dnevno i preko 700 litara godišnje. Osim troškova tekućine, vanjska curenja stvaraju opasnost od požara (ulje raspršeno na vruću površinu zapali se na oko 150°C za mineralno ulje), zagađenje okoliša i opasnost od klizanja. Većina kvarova na brtvi dolazi do prijelaza prekomjernog tlaka, kontaminirane tekućine koja napada elastomere brtvi ili netočnog odabira materijala brtve za vrstu tekućine.

Energetska učinkovitost u modernim hidrauličkim agregatima

Hidraulika je kroz povijest bila kritizirana zbog niske energetske učinkovitosti u usporedbi s električnim pogonima. Ova kritika vrijedila je za sustave fiksne zapremine i fiksne brzine gdje je crpka radila punim kapacitetom bez obzira na potražnju. Suvremeni dizajni hidrauličkih pogonskih jedinica značajno su zatvorili taj jaz kroz pumpe promjenjivog volumena, pogonske motore promjenjive brzine, kontrole osjetljive na opterećenje i regenerativne krugove.

Servo-upravljani hidraulički pogon promjenjive brzine — koji kombinira servo motor s pumpom fiksne zapremine — može se mjeriti energetskom učinkovitošću izravnog električnog pogona u mnogim radnim ciklusima zadržavajući gustoću sile, usklađenost i toleranciju na preopterećenje hidraulike. U injekcijskom prešanju, VSD-HPU retrofit projekti dosljedno pokazuju uštedu energije od 40-60% u usporedbi sa naslijeđenim HPU instalacijama fiksne brzine, s rokom povrata od 18-36 mjeseci.

Regenerativni hidraulički krugovi ponovno hvataju energiju tijekom povlačenja cilindra — posebno vrijedno u primjenama okomitog prešanja gdje se teški cilindar spušta pod djelovanjem gravitacije. Usmjeravanjem povratnog toka kroz hidraulički motor spojen na osovinu pumpe, sustavi obnavljaju 20-40% potencijalne energije koju bi konvencionalni krug jednostavno prenio preko sigurnosnog ventila kao toplinu.

Hidraulički akumulator također igra ulogu učinkovitosti: pohranjujući energiju tijekom razdoblja niske potražnje i oslobađajući je tijekom vršne potražnje, pravilno dimenzioniran akumulator omogućuje manjem, učinkovitijem HPU-u da služi istom vršnom opterećenju — istovremeno smanjujući kapitalne troškove i troškove tekuće energije.

Prakse održavanja koje produljuju vijek trajanja hidrauličkog sustava

Dobro održavan hidraulički sustav redovito postiže 20-30 godina produktivnog vijeka. Zanemareni sustavi otkazuju prerano, često sa skupom kolateralnom štetom - kavitirajuća pumpa koja uništava nizvodne ventile u istom slučaju kvara ili kontaminirani servo ventil koji zarezuje vlastiti provrt i prenosi abrazivne strugotine na sljedeću komponentu.

1. Uzorkovanje i analiza tekućine svakih 500–1000 radnih sati — broj čestica, sadržaj vode, viskoznost, kiselinski broj i koncentracije metala koji se troše govore cijelu priču o stanju prije nego problemi postanu kvarovi.
2. Zamjena elementa filtera na indikatoru diferencijalnog tlaka, a ne samo prema kalendarskom rasporedu — slabo opterećen sustav može raditi 2000 sati između izmjena; jako opterećeni sustav možda treba mijenjati nakon 500 sati.
3. Rezervoar inspection and cleaning at every major fluid change — talog i lak se nakupljaju na stijenkama rezervoara i ispusnim čepovima, ispuštajući čestice u svježu tekućinu.
4. Pregled crijeva svakih 6 mjeseci — hidrauličko crijevo ima ograničen vijek trajanja bez obzira na izgled stanja. Većina proizvođača preporučuje maksimalni radni vijek od 6 godina od datuma proizvodnje ili 4 godine u službi, što god nastupi prije.
5. Ispitivanje ventila za smanjenje tlaka godišnje — PRV-ovi mogu lebdjeti, držati se ili brbljati. PRV koji se otvara 20 bara ispod zadane vrijednosti troši energiju i ograničava performanse sustava; onaj koji ostaje zatvoren omogućuje nadtlak u sustavu tijekom zaustavljanja aktuatora.
6. Termovizija tijekom rada — infracrvene kamere brzo identificiraju vruća mjesta na djelomično blokiranim ventilima, fitinzima visokog otpora ili izmjenjivaču topline koji se ne mogu lokalizirati samo mjeračima temperature.

Proaktivno održavanje hidrauličke pogonske jedinice gotovo je uvijek jeftinije od reaktivnog popravka. Zamjena crpke na 200 kW HPU-u može stajati £8,000-15,000 u dijelovima i radu. Izgubljena proizvodnja tijekom neplaniranih zastoja dok se čekaju dijelovi i inženjeri obično premašuju £50,000 dnevno u industrijama s kontinuiranim procesima — što čak i agresivne programe preventivnog održavanja čini vrlo isplativim.
