Što hidraulički sustavi rade u smislu sila?

Hidraulički sustavi prenose, umnožavaju i precizno kontroliraju mehaničku silu prijenosom pritiska kroz zatvorenu tekućinu. Osnovna funkcija je jednostavna: mala sila primijenjena na mali klip stvara isti pritisak kao velika sila primijenjena na veliki klip , jer se tlak ravnomjerno raspoređuje kroz zatvorenu tekućinu (Pascalov zakon). Ovo hidrauličku tehnologiju čini jednim od najučinkovitijih mehaničkih rješenja ikad projektiranih — sposobnom pomicati desetke tisuća kilograma s opremom kojom operater upravlja jednom rukom. Hidraulička pogonska jedinica (HPU) nalazi se u središtu ovog procesa, djelujući kao izvor tekućine pod tlakom o kojem ovisi svaki aktuator u sustavu.

Fizika iza množenja hidrauličke sile

Pascalov zakon kaže da se pritisak koji se primjenjuje na zatvoreni fluid prenosi nesmanjenim u svim smjerovima. Matematička posljedica je da se izlazna sila izravno mjeri s površinom klipa. Ako operater gura sa 100 N na klip s površinom od 1 cm², rezultirajući tlak od 100 N/cm² širi se tekućinom. Kada taj tlak dosegne izlazni cilindar s površinom od 50 cm², isporučuje 5000 N — množenje sile 50:1 bez ikakvog dodatnog unosa energije izvan onoga što zahtijeva Pascalov zakon.

Ovo nije magija ili besplatni izvor energije. Kompromis je udaljenost: izlazni klip pomiče se samo 1/50 udaljenosti koju putuje ulazni klip. Energija se čuva. Ono što hidraulika čini iznimno dobro je preoblikovanje sile i pomaka u omjer koji zahtijeva specifična primjena - nešto što postižu mehanički zupčanici, ali s daleko većim gubitkom trenja i strukturnom složenošću.

U stvarnom industrijskom sustavu, Hidraulička pogonska jedinica stvara ovaj pritisak neprekidno i na zahtjev. Tipični HPU kombinira rezervoar (često 50-500 litara), pumpu s motorom, ventile za smanjenje tlaka, filtraciju i krugove za hlađenje. Crpka pretvara rotacijsku mehaničku energiju u tlak tekućine, što obično postiže radni tlak između 140 bara i 350 bara ovisno o primjeni. Taj je tlak pohranjeni mehanički potencijal koji aktuatori pretvaraju natrag u linearnu ili rotacijsku silu gdje god je to potrebno.

Sila naspram pritiska naspram protoka: Održavanje pojmova jasnim

Uobičajena točka zabune je odnos između tlaka i protoka. Tlak (mjeren u barima ili PSI) određuje silu koju cilindar može djelovati. Brzina protoka (mjerena u litrama po minuti ili GPM) određuje koliko se brzo cilindar kreće. Hidraulička pogonska jedinica mora opskrbljivati oboje u ispravnoj kombinaciji:

• Visoki tlak s malim protokom → sporo kretanje vrlo teškog tereta
• Niži tlak s velikim protokom → brzo kretanje lakšeg tereta
• Visoki tlak s velikim protokom → maksimalna izlazna snaga, zahtijeva veći HPU motor i pumpu

Formula F = P × A (Sila je jednaka tlaku pomnoženom s površinom cilindra) upravlja svakim aktuatorom u krugu. Inženjeri koriste ovu jednadžbu za dimenzioniranje cilindara, odabir snage pumpe i postavljanje pragova ventila za rasterećenje tijekom faze projektiranja.

Što hidraulička pogonska jedinica zapravo radi za snagu

Hidraulička pogonska jedinica nije samo pumpa pričvršćena za spremnik. Njegova uloga u upravljanju snagom u cijelom sustavu je aktivna i kontinuirana. HPU istovremeno regulira tri parametra povezana sa silom: maksimalni raspoloživi tlak (postavljen glavnim ventilom za rasterećenje), radni tlak koji se isporučuje u svaku granu kruga (postavljen pojedinačnim ventilima za smanjenje tlaka) i brzinu kojom se sila može primijeniti (kojom upravljaju ventili za kontrolu protoka).

Stvaranje i rasterećenje tlaka

Svaka hidraulička pogonska jedinica uključuje barem jedan sigurnosni ventil postavljen na najveći dopušteni tlak sustava. Kada se aktuator zaustavi na nepomičnom teretu, pumpa nastavlja isporučivati ​​protok. Bez sigurnosnog ventila tlak bi rastao sve dok nešto mehanički ne bi otkazalo. Sigurnosni ventil preusmjerava višak protoka natrag u spremnik , ograničavajući silu na sigurnu razinu. U sustavu od 200 bara koji radi s cilindrom promjera 80 cm², teoretski maksimalni izlaz sile je 160 000 N (približno 16,3 metričke tone) — a ta se gornja granica održava postavkom rasterećenja HPU-a, a ne obuzdavanjem operatera.

Modulacija sile kroz proporcionalne ventile

Moderne hidrauličke pogonske jedinice sve više integriraju proporcionalne ili servo ventile koji dopuštaju beskonačno promjenjiv izlaz sile između nule i maksimuma sustava. Za razliku od on/off upravljačkih ventila, proporcionalni ventili reagiraju na električni signal (obično 0–10 V ili 4–20 mA) i postavljaju svoj kalem izravno proporcionalno tom signalu. Rezultat je da preša može primijeniti 5.000 N tijekom jedne faze ciklusa i glatko skočiti na 80.000 N tijekom faze prešanja — sve kontrolira HPU elektronički upravljač bez mehaničkih podešavanja.

HPU dizajni osjetljivi na opterećenje

Hidraulička pogonska jedinica osjetljiva na opterećenje kontinuirano mjeri zahtjeve za tlakom na aktuatoru i prilagođava izlaz crpke. Umjesto generiranja maksimalnog tlaka u svakom trenutku i ispuštanja viška preko sigurnosnog ventila, HPU osjetljiv na opterećenje stvara samo tlak koji opterećenje stvarno zahtijeva plus malu marginu (obično 20-30 bara iznad tlaka opterećenja). Ovaj pristup smanjuje potrošnju energije za 30-50% u usporedbi sa sustavima fiksne zapremine u primjenama s promjenjivim opterećenjem — značajna prednost u mobilnoj opremi, strojevima za injekcijsko prešanje i automatiziranim linijama za prešanje.

Vrste snaga Upravljanje hidrauličkim sustavima

Hidraulički sustavi obrađuju nekoliko različitih kategorija sila, a razumijevanje svake od njih objašnjava zašto se tehnologija pojavljuje u tako različitim primjenama - od zrakoplovnog stajnog trapa do poljoprivredne opreme za žetvu.

Svaka kategorija sile zahtijeva posebno konfiguriranu hidrauličku pogonsku jedinicu i krug. Primjena spajanja vijaka koja zahtijeva vlačne sile zahtijeva visokotlačni HPU (često 700–1000 bara za hidraulične zatezače vijaka) s malim protokom i preciznom kontrolom tlaka. Primjena velikog vitla daje prioritet kontinuiranom visokom okretnom momentu iz hidrauličkog motora kojeg napaja HPU velikog protoka. Primjenjuju se ista fizikalna načela, ali se odabir komponenti bitno razlikuje.

Kako hidraulički cilindri pretvaraju tlak u korisnu silu

Hidraulički cilindar je najčešći aktuator za pretvaranje tlaka fluida u linearnu silu. Sastoji se od čelične cijevi, klipa i šipke. Ulje pod tlakom iz hidrauličke pogonske jedinice ulazi s jedne strane klipa, stvarajući neto silu koja gura klip i polugu u suprotnom smjeru. Proizvedena sila izravno slijedi F = P × A.

Problem diferencijalne sile u dvosmjernim cilindrima

Cilindri s dvostrukim djelovanjem — oni koji primaju pritisak s obje strane — proizvode različite sile pri izvlačenju i povlačenju. Prilikom izvlačenja, cijelo područje provrta (npr. 100 cm²) izloženo je pritisku. Prilikom uvlačenja, šipka zauzima dio čela klipa, ostavljajući manju prstenastu površinu (npr. 65 cm² ako šipka smanjuje efektivnu površinu za 35%). Pri 200 bara, sila istezanja je 200 000 N; sila uvlačenja je samo 130 000 N iz istog izvora pritiska. Dizajneri sklopova moraju uzeti u obzir ovu asimetriju kada se navodi i HPU izlaz i mehanička struktura koja okružuje cilindar.

Protutežni ventili i zadržavanje sile

Kada cilindar drži viseći teret - podignutu granu dizalice, nagnutu karoseriju kipera, podignutu prešnu ploču - gravitacija primjenjuje stalnu silu kojoj se hidraulički krug mora oduprijeti. Protutežni ventili su upravljani nepovratni ventili postavljeni malo iznad tlaka izazvanog opterećenjem. Oni sprječavaju pomicanje cilindra osim ako HPU aktivno ne naredi kretanje. Bez njih, kvar crijeva ili neispravnost ventila omogućili bi nekontrolirano padanje tereta. Protutežni ventili su stoga kritični sigurnosni uređaj za silu, a ne izborna dorada.

Hidraulička sila u industrijskim primjenama u stvarnom svijetu

Jaz između hidraulike iz udžbenika i stvarno postavljenih sustava često se svodi na to kako se snagom upravlja u različitim uvjetima. Nekoliko industrija pokazuje širinu onoga što se manipulacijom hidrauličke sile postiže u praksi.

Preše za oblikovanje i štancanje metala

Velika hidraulička preša koja se koristi za duboko izvlačenje lima može primijeniti 5000 kN tlačne sile — otprilike 500 metričkih tona. Hidraulička pogonska jedinica koja opskrbljuje takvu prešu obično radi na 250–350 bara i uključuje hidrauličke akumulatore za podnošenje vršnih zahtjeva protoka tijekom takta oblikovanja bez predimenzioniranja pogonskog motora. Akumulatori pohranjuju tekućinu pod pritiskom između poteza i brzo je otpuštaju kada preša zahtijeva maksimalnu silu u kratkom vremenu. To omogućuje dimenzioniranje HPU motora za prosječnu snagu, a ne za vršnu snagu, često smanjujući veličinu motora za 40–60% u usporedbi sa sustavom bez akumulatora.

Pučinska i podmorska oprema

Podmorski uređaji za sprječavanje eksplozije (BOP) na naftnim i plinskim bušotinama rade na dubinama gdje nije moguć mehanički pristup. Njihova hidraulička pogonska jedinica — koja se u ovom kontekstu često naziva podmorski upravljački modul — mora zatvoriti cilindre koji brtve bušotinu protiv pritisaka koji prelaze 690 bara (10.000 PSI). Sami ovnovi zahtijevaju sile pokretanja u desecima milijuna Newtona. Otpremnine se ne mogu pregovarati: svaki podmorski HPU uključuje više neovisnih akumulatora tlaka s dovoljno pohranjene energije za rad BOP-a najmanje dva puta bez ikakvog površinskog napajanja, kao što je propisano međunarodnim propisima o kontroli bušotine.

Mobilna građevinska oprema

Bager od 50 tona koristi svoju hidrauličku pumpu koju pokreće motor kao mobilnu hidrauličku pogonsku jedinicu koja istovremeno napaja krugove grane, ruke, žlice i ljuljačke. Tipični radni tlakovi su između 320 i 380 bara. Sam cilindar žlice može generirati 350–500 kN sile kidanja, omogućujući stroju rezanje kroz zbijena tla tvrda kamena. Moderni bageri koriste elektroničke kontrole za mjerenje opterećenja koje nadziru zahtjeve tlaka svakog kruga i prilagođavaju rad pumpe u skladu s tim, održavajući rad motora blizu vrhunca učinkovitosti umjesto da se vuče punim gasom protiv prevelikog tereta.

Aktivacija upravljanja zrakoplovnim letom

Komercijalni zrakoplovi koriste hidrauličke sustave koji rade na 207 bara (3000 PSI) — s nekim novijim platformama koje prelaze na 345 bara (5000 PSI) — za pomicanje površina za upravljanje letom protiv aerodinamičkih opterećenja koja mogu doseći stotine kilonewtona pri velikoj brzini. Pumpe koje pokreću motori zrakoplova služe kao ugrađene hidraulične pogonske jedinice, nadopunjene električnim motornim pumpama i zračnim turbinama za hitne slučajeve. Sila ovdje mora biti ne samo velika, već točno proporcionalna ulazu pilota, zbog čega se elektrohidrostatički aktuatori (EHA) — samostalne hidrauličke pogonske jedinice integrirane u svaki aktuator — sve više koriste na letjelicama s pogonom pomoću žice.

Gubici sile u hidrauličkim sustavima i kako ih minimizirati

Nijedan hidraulički sustav nije 100% učinkovit. Gubici sile i energije javljaju se na više točaka, a dobro konstruirana hidraulička pogonska jedinica sustavno rješava svaki izvor.

Gubici viskoznog trenja u vodovima i ventilima

Dok ulje teče kroz cijevi, crijeva i prolaze ventila, viskozno trenje troši pritisak. Ovaj pad tlaka znači da aktuator prima manji tlak nego što stvara HPU. Hagen-Poiseuilleov odnos pokazuje da se pad tlaka povećava s četvrtom potencijom brzine u laminarnom protoku — što znači da udvostručenje promjera cijevi (a time i smanjenje brzine protoka) smanjuje otpor za faktor 16. Dobro dimenzionirani hidraulični vodovi ograničavaju brzinu na 2–4 m/s u tlačnim vodovima i 1–2 m/s u povratnim vodovima kako bi se gubici trenjem zadržali ispod 2–3 % tlaka sustava u normalan rad.

Gubici curenja kroz brtve i ventile

Svi hidraulički cilindri i ventili imaju unutarnje curenje — ulje koje zaobilazi brtve i zazore kalema bez obavljanja korisnog rada. U cilindru s istrošenim brtvama, unutarnje curenje dopušta klipu da se pomiče pod opterećenjem, a HPU to mora kontinuirano kompenzirati opskrbom dodatnim protokom samo da zadrži položaj. Unutarnje curenje u zdravom cilindru obično je 1–5 mL/min pri nazivnom tlaku ; istrošene brtve to mogu povećati na stotine ml/min, uzrokujući i gubitak sile i pregrijavanje HPU-a jer preusmjereno ulje pretvara kinetičku energiju u toplinu bez pomicanja bilo kakvog tereta.

Toplinski gubici i promjene viskoznosti fluida

Viskoznost hidrauličkog ulja opada kako temperatura raste. Na ispravnoj radnoj temperaturi (obično 40–60°C), ulje osigurava odgovarajuće podmazivanje i kontrolirano curenje. Iznad 80°C, viskoznost naglo pada, curenje se povećava, degradacija brtve se ubrzava, a oksidacija počinje uništavati kemijski sastav ulja. Izmjenjivač topline hidrauličke pogonske jedinice održava temperaturu tekućine unutar ovog prihvatljivog raspona. Industrijski HPU-ovi obično su dimenzionirani da odbiju 25–35% ulazne snage kao toplinu u kontinuiranom radu — podsjetnik da značajan dio mehaničke energije uložene u pritisak tekućine nikada ne dođe do aktuatora kao korisna sila.

Usporedba hidrauličke sile s alternativnim tehnologijama

Razumijevanje što hidraulički sustavi rade sa silom postaje jasnije u usporedbi s pneumatskim i elektromehaničkim alternativama.

• Pneumatski sustavi rade na 6-10 bara u usporedbi sa 140-700 bara za hidrauliku. Za isti izlaz sile, pneumatski cilindar mora biti daleko veći — obično 20-50 puta veći od površine provrta. Pneumatika dobro radi za lagane, brze zadatke koji se ponavljaju, ali se ne može približiti gustoći sile hidrauličkih pokretača.
• Električni linearni aktuatori (pogon s kugličnim ili valjkastim navojem) mogu postići visoke sile s preciznom kontrolom položaja, ali su ograničeni toplinskim ograničenjima na motoru. Aktuator s kugličnim navojem koji kontinuirano proizvodi 500 kN zahtijevao bi motor i pogonski sustav mnogo puta veći i teži od ekvivalentnog hidrauličkog cilindra i HPU-a. Za povremena vršna opterećenja, jaz se značajno sužava kada se HPU akumulatori isključe iz usporedbe.

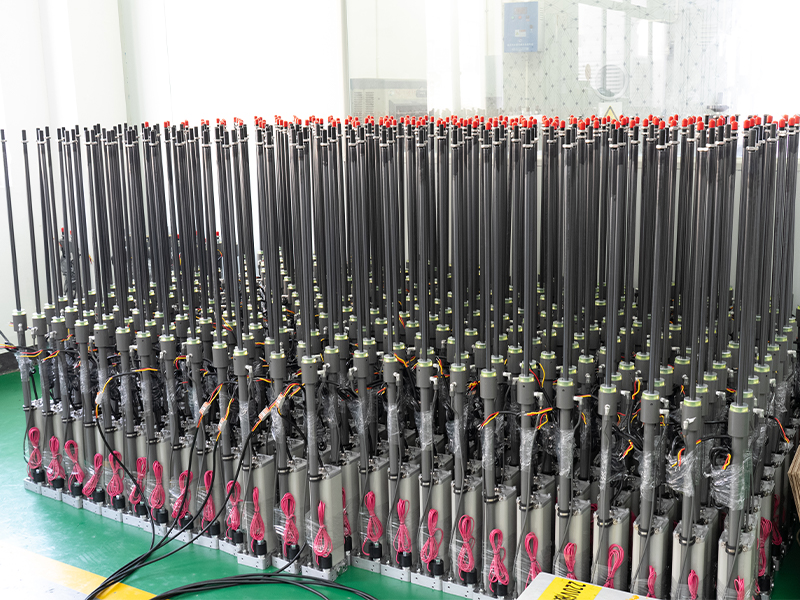

• Elektrohidraulički aktuatori (EHA) kombinirajte obje tehnologije: električni motor pokreće malu pumpu izravno integriranu u tijelo aktuatora, eliminirajući središnje hidrauličke vodove. Ove samostalne jedinice čuvaju prednost gustoće sile hidraulike dok poboljšavaju energetsku učinkovitost i eliminiraju centraliziranu hidrauličku jedinicu za distribuiranu arhitekturu pokretanja.

Zaključak iz ove usporedbe je da multiplikacija hidrauličke sile ostaje bez premca u gustoći snage — omjeru izlazne sile prema volumenu i težini sustava. Hidraulički cilindar koji stvara 1000 kN može težiti 80 kg i zauzimati 0,04 m³. Ekvivalentni elektromehanički aktuator težio bi nekoliko puta više i zauzimao bi znatno više prostora.

Odabir hidrauličke pogonske jedinice za zadani zahtjev sile

Određivanje HPU-a za poznate zahtjeve sile slijedi logičan slijed. Svaki se korak nadovezuje na prethodni, a pogreške rano u izračunu kaskadiraju se u preveliku ili premalu opremu.

1. Definirajte najveću potrebnu silu na svakom aktuatoru, uključujući dinamičke sile, trenje i faktore sigurnosti (obično 1,25–1,5× izračunato opterećenje).
2. Odaberite radni tlak — viši tlak omogućuje manje cilindre, ali zahtijeva robusnije brtve, priključke i crijeva. 200–250 bara je uobičajena industrijska točka ravnoteže.
3. Izračunajte potrebni provrt cilindra koristeći A = F ÷ P. Za 500 kN pri 250 bara: A = 500.000 N ÷ 250 N/cm² = 2.000 cm², dajući promjer provrta od približno 504 mm.
4. Odredite potrebni protok na temelju željene brzine cilindra: Q = A × v. Za cilindar od 2000 cm² koji se širi brzinom od 0,05 m/s: Q = 2000 cm² × 5 cm/s = 10 000 cm³/s = 600 litara/minuta.
5. Izračunajte snagu pogonskog motora : P = (Q × tlak) ÷ učinkovitost. Pri 600 L/min i 250 bara s 85% učinkovitosti: P ≈ (600/60 × 10⁻³ m³/s × 25 000 000 Pa) ÷ 0,85 ≈ 294 kW.
6. Odredite veličinu rezervoara — uobičajeno pravilo je 3–5 puta veći protok pumpe u minuti. Za pumpu od 600 L/min, rezervoar bi bio 1800–3000 litara.
7. Procijenite potrebe odbijanja topline i odredite hladnjak koji može nositi 25–35% ulazne snage kao toplinu u neprekidnom radu.

Ovaj strukturirani pristup osigurava da hidraulička pogonska jedinica isporučuje točno onu snagu koju aplikacija treba — ni više ni manje — na razini učinkovitosti i pouzdanosti koju zahtijeva radno okruženje. Preveliki HPU-ovi rasipaju energiju i kapital; premale jedinice rade vruće, ventili za rasterećenje se stalno okreću i prerano otkazuju.

Mjerenje sile i nadzor u hidrauličkim sustavima

Budući da je tlak izravno proporcionalan sili u hidrauličkom krugu, tlak sustava za praćenje osigurava podatke o sili u stvarnom vremenu po niskoj cijeni. Pretvarač tlaka montiran u blizini otvora poklopca cilindra očitava tlak koji djeluje na cijelo područje provrta; množenje s tom površinom daje trenutnu primijenjenu silu. Moderne HPU kontrolne ploče kontinuirano integriraju ovo mjerenje , prikazujući silu u inženjerskim jedinicama i aktivirajući alarme ili isključivanja ako su granice sile prekoračene.

Za primjene koje zahtijevaju veću točnost sile - ispitivanje opterećenja, strojevi za ispitivanje materijala, oprema za ispitivanje konstrukcije - namjenske mjerne ćelije u seriji sa šipkom cilindra omogućuju izravno mjerenje sile neovisno o gubicima trenja u brtvama cilindra ili vodećim ležajevima. HPU tada prima povratnu informaciju zatvorene petlje i prilagođava izlazni tlak kako bi zadržao naređenu silu unutar ±0,5% ili bolje, ovisno o tehnologiji ventila i podešavanju regulatora.

Sustavi za praćenje stanja na industrijskim HPU-ima također neizravno prate silu putem signala vibracija, temperaturnih trendova i proračuna učinkovitosti. Crpka koja proizvodi 250 bara, ali troši 20% više energije od svoje osnovne vrijednosti sugerira unutarnje trošenje koje smanjuje volumetrijsku učinkovitost — što znači da sve više i više protoka zaobilazi interno umjesto da radi. Rano hvatanje ovog trenda sprječava eksponencijalnu degradaciju koja dovodi do neplaniranih gašenja.

Sigurnosna razmatranja u hidrauličkim primjenama velike sile

Isto umnožavanje sile koje hidrauliku čini korisnom čini je i opasnom kada se sila nekontrolirano oslobađa. Kvar crijeva na sustavu od 350 bara oslobađa pohranjenu energiju brzinom koja može ubrizgati tekućinu kroz kožu na udaljenosti većoj od 15 cm — uzrokujući ozljede koje izvana izgledaju manje, ali zahtijevaju trenutnu kiruršku intervenciju kako bi se spriječila gangrena i amputacija zbog kontaminacije dubokog tkiva.

Osim opasnosti od ubrizgavanja, nekontrolirano oslobađanje sile iz cilindra koji nosi težak teret stvara katastrofalne mehaničke opasnosti. Svaka hidraulička pogonska jedinica koja služi za držanje tereta mora uključivati:

• Protutežni ventili ili nepovratni ventili s pilotskim upravljanjem montirani što je fizički moguće bliže otvorima cilindra
• Mehaničke blokade opterećenja ili strukturne potpore za trajno držanje bez hidrauličke snage
• Ventili za smanjenje tlaka na obje strane svakog cilindra za apsorbiranje toplinskog širenja ili udarnih opterećenja
• Krugovi za hitno smanjenje tlaka koji sigurno ispuštaju tlak na kontroliran način tijekom uvjeta E-stop
• Sklopovi crijeva ocijenjeni na najmanje 4:1 faktor sigurnosti u odnosu na radni tlak, s ocjenama pucanja većim od 1400 bara u sustavima od 350 bara

Sigurnost sile u hidraulici je zahtjev dizajna, a ne opcija naknadne ugradnje. Sustavi konstruirani prema prvim načelima kontroliranog prijenosa sile — s hidrauličkom jedinicom snage kao reguliranim izvorom i pravilno određenim ventilima, aktuatorima i vodovima kao kontroliranim putem — rade sigurno desetljećima. Sustavi koji sigurnost smatraju sekundarnom u odnosu na početni trošak rutinski zakažu na načine koji ozljeđuju operatere i uništavaju opremu.
