Objašnjenje tekućeg hlađenja
Što je CDU hlađenje i zašto je važno upravo sada
CDU hlađenje — praksa korištenja a Jedinica za distribuciju rashladnog sredstva za regulaciju temperature, tlaka i protoka tekuće rashladne tekućine unutar podatkovnog centra — prešao je s nišne opcije na zadanu arhitekturu za bilo koje postrojenje koje rukuje AI ili radnim opterećenjem računala visokih performansi. Odgovor je jednostavan: zračno hlađenje dostiže maksimalnu snagu od otprilike 8 kW po stalku, dok moderni stalci za obuku s umjetnom inteligencijom koji pokreću GPU klastere sljedeće generacije rutinski premašuju 130 kW po stalku, s nekim tekućim hlađenim implementacijama koje rade iznad 250 kW po stalku (Aulank Pump, 2026.). CDU premošćuje jaz između topline koju stvara IT hardver i vodenog sustava objekta koji tu toplinu u konačnici odbacuje u vanjski svijet.
U svojoj srži, CDU stvara izoliranu sekundarnu petlju — odvojenu od rashlađene vode u objektu — i cirkulira rashladno sredstvo kroz hladne ploče postavljene izravno na CPU i GPU. Toplina koju rashladno sredstvo apsorbira prolazi kroz unutarnji pločasti izmjenjivač topline natrag u petlju objekta. CDU također upravlja upravljanjem rosišta, filtracijom, balansiranjem protoka i otkrivanjem curenja. Bez ispravno dimenzioniranog i puštenog u pogon CDU-a, stalak hlađen tekućinom ne može sigurno raditi.
1,82 milijarde dolara Predviđena tržišna vrijednost CDU-a do 2032. (CAGR 23,5%)
250 kW Toplinsko opterećenje po stalku u AI klasterima visoke gustoće (2026.)
2,6 MW Maksimalni kapacitet novih CDU platformi poslovne klase (DCX, 2026.)
Kako radi CDU hlađenje: puna hidraulička petlja
Razumijevanje CDU hlađenja zahtijeva razumijevanje da svaka instalacija uključuje najmanje dva različita kruga tekućine. Primarni krug, koji se često naziva Facility Water System (FWS), opskrbljuje se iz rashladnih uređaja ili rashladnih tornjeva u zgradi. Sekundarni krug, nazvan Tehnološki sustav hlađenja (TCS), je petlja koja zapravo dodiruje IT opremu. CDU se nalazi na sučelju.
Odnos primarne i sekundarne petlje
Dvije petlje su hidraulički izolirane pločastim izmjenjivačem topline unutar CDU. O ovoj izolaciji se ne može pregovarati: voda iz postrojenja često sadrži kemikalije za obradu, čestice ili varijacije tlaka koje bi oštetile hladne ploče ili sučelja čipova. Unutarnji pločasti izmjenjivač topline CDU-a omogućuje prijenos topline sa TCS strane na FWS stranu bez miješanja tekućine. Prema smjernicama ASHRAE citiranim u nekoliko bijelih knjiga proizvođača CDU, temperatura dovoda TCS mora se održavati iznad točke rosišta podatkovnog centra za sprječavanje kondenzacije na elektronici — obično 17–22°C ovisno o uvjetima okoline.

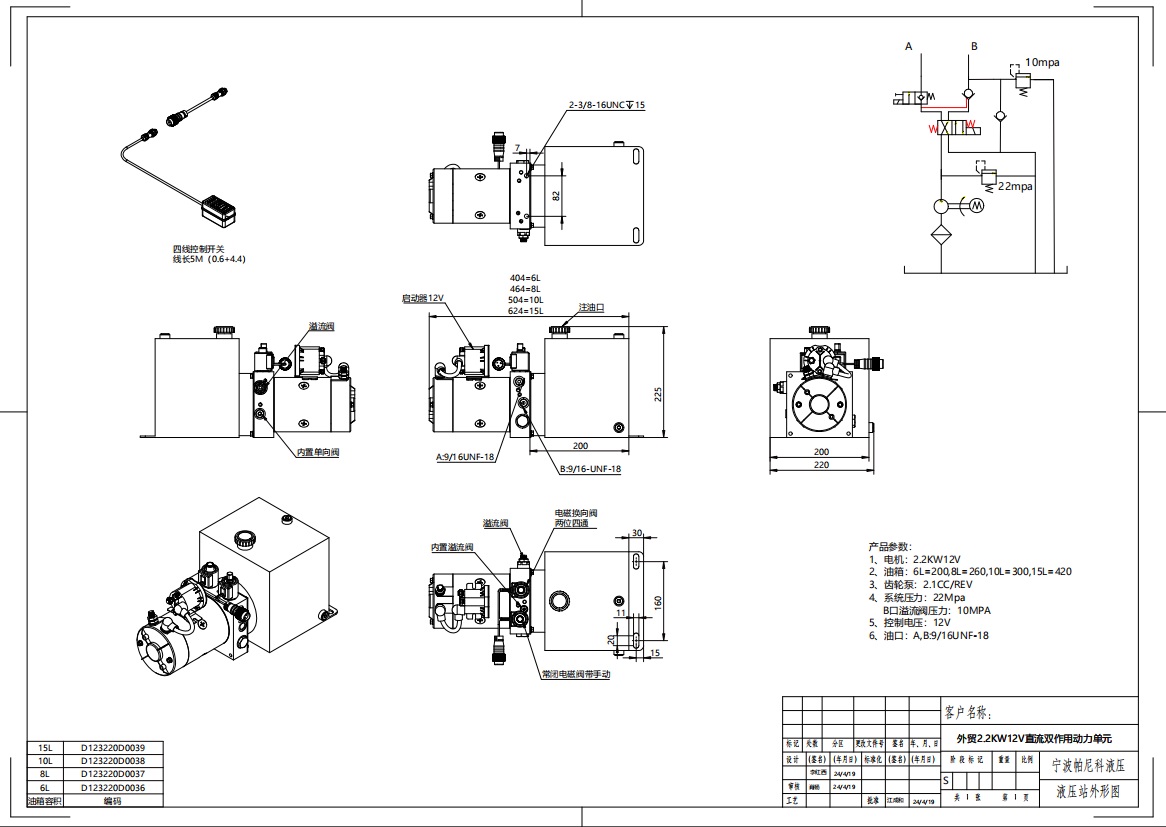

Sila pumpanja koja pokreće rashladnu tekućinu kroz sekundarnu petlju dolazi od onoga što inženjeri obično nazivaju a DC hidraulični agregat — kompaktni sklop koji kombinira istosmjerni motor bez četkica, impeler ili vrtložnu pumpu i regulator pogona s promjenjivom frekvencijom (VFD). U modernim in-rack CDU dizajnima, prostor se mjeri u jedinicama regala (U), a Panasonicove objavljene inženjerske bilješke opisuju ugradnju tri sklopa crpke unutar 4U (178 mm) unutarnjeg prostora, dok još uvijek isporučuju 70 litara protoka u minuti — 75% poboljšanje u odnosu na ranije dizajne od 40 L/min postignuto analizom magnetskog polja i optimizacijom dinamike fluida (Panasonic, 2025.).
Pristup istosmjerne hidraulične pogonske jedinice dominira dizajnom AC-motora u razdoblju 2025. – 2026. iz tri razloga. Prvo, istosmjerni motori bez četkica eliminiraju trošenje komutatora koje skraćuje vijek trajanja u okruženjima podatkovnih centara s visokom vlagom. Drugo, promjenjiva kontrola brzine — dostupna preko PWM ili analognih signala 0–10 V — omogućuje CDU kontroleru da modulira protok precizno kao odgovor na promjenu temperature čipa bez rada pumpi punom snagom tijekom razdoblja niskog opterećenja. Treće, kompatibilnost sa sabirnicom od 12 V DC i 48 V DC znači da sklop pumpe može crpiti energiju izravno iz distribucije napajanja poslužiteljskog stalka bez potrebe za posebnim transformatorom za izmjeničnu struju (Moog CoreMotion, 2025).
Dizajni s magnetskim pogonom (konstrukcija bez brtve) sve su obavezniji u sekundarnim petljama izravno na čip jer je svako curenje tekućine u blizini elektronike pod naponom događaj gubitka hardvera, a ne problem održavanja. Aulank Pump vodič za odabir za 2026. dokumentira da su centrifugalni dizajni mehaničkih brtvi "sve više odsutni u novim CDU dizajnima" s obzirom na neprihvatljive stope kvarova brtvila na sekundarnim petljama pod tlakom od 4-6 bara.
Filtriranje, senzori i inteligentna kontrola
Osim pumpe i izmjenjivača topline, CDU integrira nekoliko podsustava. Filtracijski ulošci veličine između 0,2 i 50 mikrona uklanjaju čestice koje bi inače zarezale mikrokanale hladne ploče ili blokirale otvore razvodnika. Senzori tlaka, temperature i diferencijalnog tlaka s obje strane izmjenjivača topline napajaju PLC ili ugrađeni kontroler. Ovaj regulator pokreće algoritme zatvorene petlje koji postavljaju brzinu pumpe, moduliraju regulacijske ventile i požarne alarme ako se otkrije odstupanje točke rosišta ili curenje. Poduzetničke platforme poput linije DCX ECDU podržavaju OPC UA, MQTT, BACnet IP i SNMP sučelja, omogućujući CDU-u izravnu integraciju sa sustavima upravljanja zgradama (BMS) ili platformama za upravljanje infrastrukturom podatkovnog centra (DCIM) (DCX, 2026.).
Vrste konfiguracija CDU hlađenja
CDU hlađenje nije jedan proizvod; obuhvaća širok raspon faktora oblika prilagođenih gustoći regala, dostupnom prostoru i postojećoj vodnoj infrastrukturi objekta. Tri dominantne konfiguracije u razdoblju 2025. – 2026. su CDU-i u stalku, CDU-i u nizu i centralizirani CDU klizači.
■
In-Rack CDU
Instalira se izravno unutar stalka poslužitelja, obično u kućištu od 4U do 8U na dnu ili straga. Idealno za lokalizirano hlađenje jednog stalka. Panasonicovi sklopovi pumpi vodeći su izbor komponenti za ovaj format. Kapacitet je obično 30-200 kW po jedinici. Najprikladnije za stanare kolokacije koji ne mogu mijenjati infrastrukturu zajedničkog objekta.
■
In-Row CDU
Postavljen na kraj ili između redova regala, opslužuje više regala kroz razvodnu distribucijsku mrežu. Ovo je format koji koristi većina poslovnih CDU platformi uključujući Eaton ROL2300 (do 2,3 MW) i DCX ECDU seriju (600 kW do 2,6 MW). Redundantne grupe pumpi (N 1 ili 2N) su standardne. Prikladno za hiperrazmjerne i velike poslovne podatkovne dvorane.
■
Centralizirani CDU Skid
Veliki, predmontirani hidraulički klizač instaliran u strojarskoj prostoriji ili tehničkom hodniku, opslužuje cijelu podatkovnu dvoranu ili zonu za hlađenje. Centralizirani klizači Supreme Integrated tehnologija, na primjer, koriste dvostruke grupe pumpa-motor od 125 HP s Danfoss VFD-ovima i namjenski izrađenim izmjenjivačima topline. Kapacitet može doseći 5–8 MW kada je uparen s jedinicama distribucije postrojenja (FDU) na razini objekta. Optimalno za izgradnju novih objekata u hiperrazmjeru.
Usporedba tipova konfiguracije CDU hlađenja prema ključnim parametrima postavljanja | Konfiguracija | Tipični kapacitet | Najbolja aplikacija | Vrsta pumpe Uobičajena | Model redundantnosti |
| In-Rack CDU | 30–200 kW | Single-rack, kolokacija | DC bez četkica, magnetski pogon | N 1 pumpni setovi |
| In-Row CDU | 200 kW – 2,6 MW | Multi-rack, enterprise, HPC | Centrifugalno / VFD-upravljano | 2×50% ili N 1 |
| Centralizirano skidanje | 2,5 MW – 8 MW | Hiperrazmjer, cijele podatkovne dvorane | Centrifugala visoke HP, Danfoss VFD | 2N ili dvostruke primarne staze |

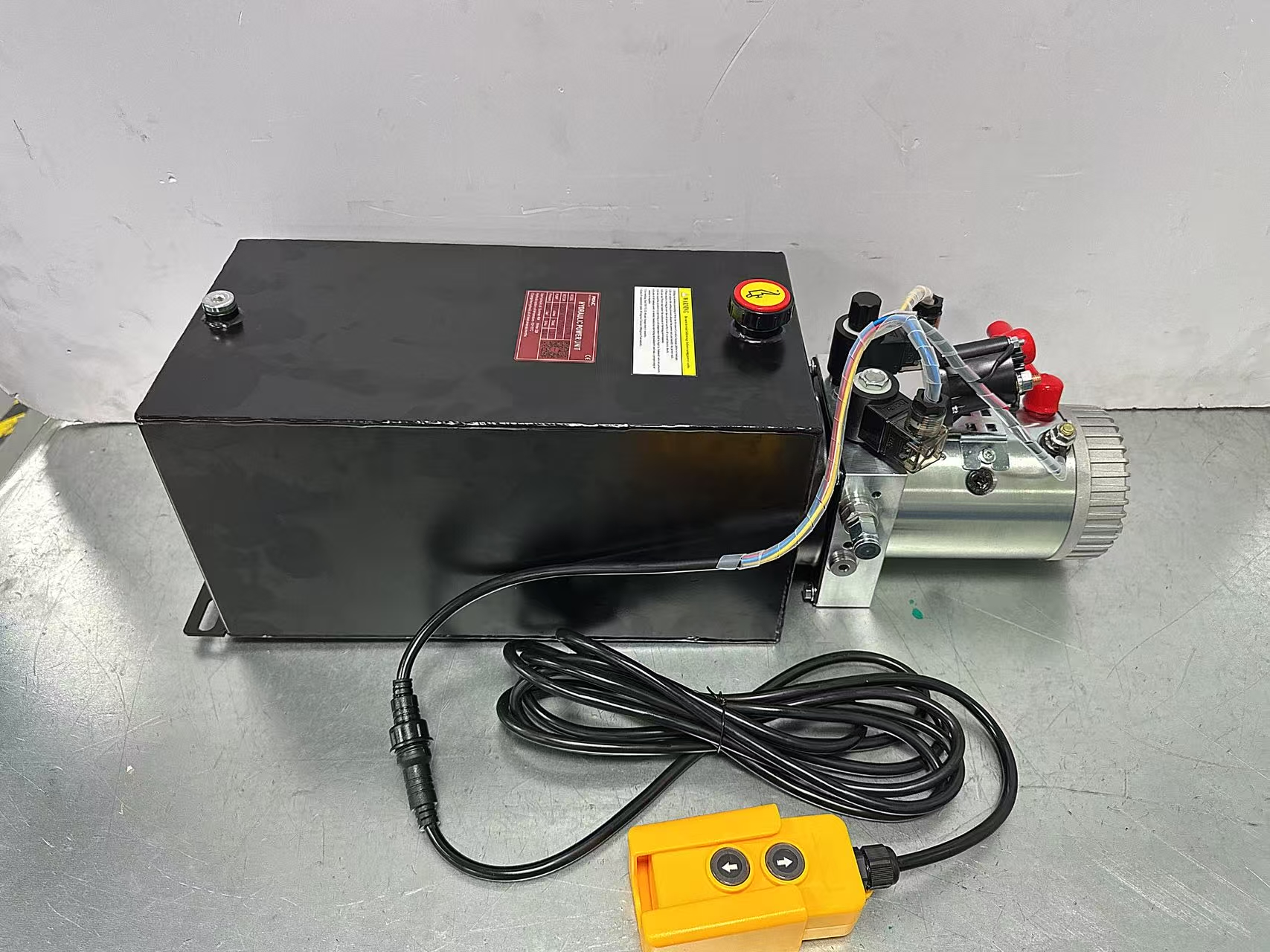

Odabir istosmjerne hidrauličke jedinice za CDU rashladne sustave
Odabir odgovarajuće DC hidrauličke jedinice za CDU rashladnu aplikaciju uključuje balansiranje pet međusobno povezanih parametara: protok, glavni tlak, učinkovitost motora, ograničenja buke i kompatibilnost rashladnog sredstva. Ako nešto od toga učinite pogrešno, to može ugroziti vrijeme rada sustava ili ubrzati trošenje komponenti.
01
Zahtjevi za protok
Brzina protoka u CDU sekundarnim petljama određena je toplinskim opterećenjem i dopuštenim porastom temperature na hladnim pločama. Uobičajena konstrukcijska točka je temperaturna razlika od 10–12 K (deltaT) na sekundarnoj strani. Za stalak od 200 kW pri 10 K deltaT koji koristi vodu (specifična toplina ~4,18 kJ/kg·K), potrebni protok je približno 4,8 L/s ili 288 L/min. Panasonicovi sklopovi DC hidrauličkih pogonskih jedinica u stalku dosežu 70 L/min po pumpi; tri paralelne jedinice daju 210 L/min za jedan stalak — dovoljno za regale do oko 150 kW pri deltaT od 10 K.
02
Glavne tlačne i mikrokanalne hladne ploče
Moderne mikrokanalne GPU hladne ploče uvode značajne padove tlaka — često 0,5–1,5 bara po hladnoj ploči — a razvodnik pune police koji raspodjeljuje protok na 8–16 hladnih ploča može zahtijevati 3–5 bara raspoložive visine iz DC hidrauličke jedinice. Hidraulika vrtložne (regenerativne turbine) pumpe sama po sebi daje visoku visinu pri umjerenom protoku, zbog čega je postala glavni izbor za aplikacije sekundarne petlje CDU. Razine pulsiranja moraju ostati ispod 2% od vrha do vrha kako bi se izbjegle vibracije izazvane protokom na hladnim pločastim bakrenim strukturama.
03
Učinkovitost motora i promjenjiva kontrola brzine
Visokoučinkovit istosmjerni motor bez četkica koji pokreće magnetski spojeni rotor može doseći učinkovitost motora od 85–92% u cijelom rasponu radnih brzina. VFD integracija smanjuje potrošnju energije crpke za 30–50% tijekom razdoblja djelomičnog opterećenja u usporedbi s radom s fiksnom brzinom. Moogova platforma CoreMotion podržava 12V DC, 48V DC i 230/240V AC rad iz istog fizičkog tijela crpke — prednost u postrojenjima koja prelaze na 48V rack distribuciju energije, što postaje standard u okruženjima hiperskala.
04
Buka i vibracije
CDU jedinice u redovima i stalcima instalirane su u podatkovnim dvoranama gdje akustične emisije utječu na radne uvjete tehničara. Istosmjerne hidraulične pogonske jedinice s magnetskim pogonom i konstrukcijom bez brtvi znatno su tiše od alternativa zupčanoj pumpi ili pumpi s lopaticama jer nema kontakta metal na metal na putu tekućine. Nekoliko CDU proizvođača (uključujući TOPSFLO) navodi razine buke ispod 45 dB(A) pri nazivnom protoku — što omogućuje primjenu u okruženjima mješovite namjene ili okruženjima u blizini ureda gdje bi jedinice za hlađenje zraka temeljene na CRAC-u bile neprihvatljive.
05
Kompatibilnost rashladnog sredstva
Većina CDU sekundarnih petlji pokreće deioniziranu vodu ili mješavinu propilen glikola i vode (obično PG25 — 25% propilen glikola po volumenu) za zaštitu od smrzavanja. Mokri dijelovi moraju biti od nehrđajućeg čelika 316L ili EPDM/PTFE zapečaćeni radi otpornosti na koroziju. Neki sekundarni dijelovi za hlađenje uranjanjem koriste sintetičke ugljikovodike ili fluorirane tekućine s viskozitetom u rasponu od 5-15 cP na radnoj temperaturi; oni zahtijevaju hidrauliku pumpe dizajniranu za tekućine manje gustoće i niže površinske napetosti, a ocjena kućišta motora istosmjerne hidrauličke jedinice mora odgovarati kategoriji zapaljivosti tekućine ako je primjenjivo.
CDU Cooling Rast tržišta i podaci o industriji
Brojke koje stoje iza prihvaćanja CDU hlađenja odražavaju strukturnu promjenu u načinu izgradnje i napajanja podatkovnih centara. Prema Intelovom istraživanju tržišta (2025.), globalno tržište CDU-a velike snage procijenjeno je na 414 milijuna USD u 2024 i predviđa se da će dosegnuti 1,824 milijarde USD do 2032., što predstavlja ukupnu godišnju stopu rasta od 23,5%. Hiperrazmjerni segment osvojio je 77% tržišnog udjela u 2025., potvrđujući da su najveći pružatelji usluga u oblaku primarna snaga iza potražnje CDU-a.
Usvajanje upravljanja gustoćom regala
Veza između gustoće snage stalka i potrebe za CDU-om je izravna. Podaci iz izvješća Udruge za upravljanje računalnim operacijama (AFCOM) State of the Data Center Report 2024. pokazuju da se prosječna gustoća regala popela sa 6,1 kW po regalu u 2017. na 12,0 kW po regalu u 2024. Omdijino izvješće za 2024. predviđa da će prosječne gustoće doseći 20 kW po regalu do 2030. Međutim, klasteri za obuku AI-a već su daleko iznad te krivulje: Aulank Pumpov industrijski vodič za 2026. dokumentira stalke koji prelaze 130 kW za NVIDIA Blackwell GB200/GB300 implementacije, a neke konfiguracije prelaze 250 kW po stalku. Na tim razinama hlađenje zrakom nije samo neučinkovito - ono je fizički nedostatno.
55% profesionalaca u podatkovnim centrima koji predviđaju kontinuirani rast gustoće (anketa Uptime Institute 2024., 721 ispitanik) ne špekulira; oni dokumentiraju trend koji je već vidljiv u planovima čipova. NVIDIA-ini akceleratori sljedeće generacije objavili su brojke TDP-a koje prelaze 700 W po čipu, a pune ladice s 8 GPU-a rade iznad 6 kW u kućištu koje zauzima 6U prostora u stalku — više od 1 kW po jedinici stalka prije dodavanja gubitaka za pohranu, umrežavanje ili redundantno napajanje.
Izvor: AFCOM State of the Data Center 2024; Vodič za odabir Aulank pumpe 2026 CDU
CDU učinkovitost hlađenja: PUE Impact i sati slobodnog hlađenja
Jedan od najuvjerljivijih razloga za uvođenje CDU hlađenja uz dobro odabranu DC hidrauličku pogonsku jedinicu je mjerljivo poboljšanje u učinkovitosti korištenja energije (PUE). PUE je omjer ukupne snage objekta i snage IT opreme; PUE od 1,0 je savršen, dok tipično postrojenje sa zračnim hlađenjem radi 1,4–1,8. Objekti hlađeni tekućinom s optimiziranim CDU instalacijama redovito postižu PUE vrijednosti od 1,1–1,2, prema objavljenim podacima glavnih dobavljača CDU-a, uključujući Vertiv i nVent.
Hlađenje toplom vodom i produljeno slobodno hlađenje
Pločasti izmjenjivači topline klase AT3 koji se koriste u vodećim CDU platformama (uključujući DCX-ovu ECDU seriju) omogućuju znatno niže pristupne temperature od konvencionalnih dizajna, dopuštajući da voda za opskrbu objekta bude topla do 45°C dok još uvijek uklanja toplinu iz sekundarnih petlji koje rade na 35–40°C. Ovo je važno jer produžuje broj sati godišnje tijekom kojih a suhi hladnjak ili rashladni toranj mogu odbiti toplinu bez pokretanja hladnjaka — takozvani sati slobodnog hlađenja. U umjerenoj klimi, CDU sustav s temperaturom od 45°C može raditi bez rashlađivača 6000–8000 sati godišnje, u usporedbi s otprilike 2000 sati za konvencionalni sustav rashlađene vode koji zahtijeva dovod vode od 7°C (DCX ECDU dokumentacija, 2026.).
Integracija povrata topline
Neke CDU rashladne platforme idu korak dalje integracijom trećeg izmjenjivača topline ili dizalice topline za podizanje temperature povrata topline za korištenje u daljinskom grijanju ili HVAC sustavima. WKM-Michelova CDU dokumentacija opisuje sustave koji mogu proizvesti izlazne temperature prikladne za niskotemperaturne mreže grijanja, s dodatnom tehnologijom dizalice topline za daljnje povećanje razine temperature. Time se podatkovni centar pretvara iz čistog izvora topline u djelomičnog opskrbljivača energijom — putanja usklađena s EU direktivama o održivosti koje zahtijevaju da podatkovni centri iznad određenih pragova snage izvješćuju i progresivno smanjuju ispuštanje otpadne topline.
Filtracija bočnog toka i dugotrajnost tekućine
Sekundarni faktor učinkovitosti koji se često zanemaruje tijekom odabira CDU je čistoća rashladne tekućine. Čestice veće od 10 mikrona mogu zarezati mikrokanalne površine hladnih ploča, povećavajući toplinski otpor tijekom vremena. CDU platforme s kontinuiranim bočnim ubrizgavanjem filtracije — kao što se koristi u dizajnu centraliziranih klizača Supreme Integrated Technology — održavaju nizak broj čestica bez potrebe za isključivanjem sustava radi promjene filtra. Rezultirajuće smanjenje degradacije toplinskog otpora produljuje interval između zamjena hladnih ploča i održava projektirane koeficijente prijenosa topline kroz životni ciklus poslužitelja.
Razmatranja instalacije i puštanja u rad CDU rashladnog sustava
Čak i dobro specificirani CDU sustav neće raditi ako instalacija i puštanje u rad ne slijede točan redoslijed. Najčešće pogreške uočene u primjeni na terenu uključuju uvlačenje zraka u sekundarnu petlju, netočne zadane točke rosišta i neadekvatno puštanje u rad VFD parametara DC hidrauličke jedinice.
Ispiranje i pročišćavanje zraka
Sekundarna petlja mora se isprati navedenom rashladnom tekućinom (obično deioniziranom vodom s izmjerenim otporom iznad 0,5 MΩ·cm) prije nego što se spoje bilo kakve hladne ploče. Zračni džepovi u mikrokanalima hladne ploče stvaraju vruće točke i mogu uzrokovati lokalno ključanje čak i kada je rashladna tekućina znatno ispod temperature zasićenja. Automatske točke za ispuštanje zraka trebale bi biti instalirane na svim visokim točkama u razvodniku, a ventilacijski otvor CDU-a mora se mijenjati tijekom punjenja. Prethodno opremljene CDU platforme kao što je DCX ECDU Entry model uključuju ugrađene dovodne/povratne kolektore s integriranim točkama odzračivanja koje mogu smanjiti rad na cjevovodu na licu mjesta do 60% u usporedbi s izgradnjom komponenta po komponenta.
Puštanje u rad postavljene točke rosišta
Algoritam upravljanja točkom rosišta CDU kontrolera uzima očitanja temperature i relativne vlažnosti sa senzora unutar podatkovne dvorane i izračunava donju temperaturu rashladne tekućine. Ako podatkovna dvorana radi na 24°C i 45% relativne vlažnosti, točka rosišta je približno 11,5°C, a CDU bi trebao održavati sekundarnu opskrbu iznad najmanje 13°C s odgovarajućom sigurnosnom marginom. Pogreške u postavljanju senzora - na primjer, postavljanje senzora vlažnosti u blizini protoka zraka s perforiranom pločicom umjesto u povratnoj struji zraka - dovode do stalnih alarma ili, još gore, neotkrivenih događaja kondenzacije.
VFD podešavanje DC hidrauličke jedinice
Pogon varijabilne frekvencije koji upravlja CDU-ovom DC hidrauličkom jedinicom mora biti podešen na stvarnu hidrauličku krivulju instalirane sekundarne petlje. Postavke prevelike brzine uzrokuju pretjerani tlak na ulazima hladne ploče, rizikujući istiskivanje brtve ili oštećenje konektora. Postavke niske brzine smanjuju protok i dopuštaju porast temperature čipa tijekom vršnih radnih opterećenja. Većina CDU protokola za puštanje u rad uključuje bilježenje brzine crpke, diferencijalnog tlaka i ulaznih/izlaznih temperatura na više radnih točaka i provjeru da izračunati prijenos topline odgovara točki toplinskog dizajna poslužitelja unutar ±5%.
Testiranje redundantnosti
Prije proglašavanja CDU rashladnog sustava operativnim, svaki redundantni pumpni set mora se koristiti u izolaciji. Za konfiguracije N 1, primarna pumpa se isključuje dok se provjerava da jedinica u pripravnosti počinje unutar vremena automatske promjene (obično ispod 3 sekunde) i da temperatura dovoda hladne ploče ne prelazi zadanu vrijednost okidanja tijekom prijelaza. Za konfiguracije 2N, oba niza pokreću se istovremeno kako bi se potvrdila uravnotežena distribucija protoka kroz razvodnik, a zatim se svaki niz pojedinačno izolira.
CDU hlađenje u odnosu na alternativne pristupe hlađenju tekućinom
Hlađenje izravno na čip temeljeno na CDU-u najrašireniji je oblik tekućeg hlađenja u podatkovnim centrima, ali postoji uz izmjenjivače topline na stražnjim vratima (RDHx), jednofazno uranjanje i dvofazno uranjanje. Svaki ima drugačiju ulogu, a zahtjevi za istosmjernu hidrauličku jedinicu značajno se razlikuju ovisno o pristupu.
Usporedba tehnologije hlađenja tekućinom za aplikacije podatkovnih centara (2025. – 2026.) | Technology | Stopa hvatanja topline | Potrebna izmjena poslužitelja | Uloga istosmjerne hidraulične jedinice | Podržana maksimalna snaga stalka |
| CDU Direct-to-Chip | 60–80% topline police | Potrebne su hladne ploče na CPU/GPU | Primarni upravljački program sekundarne petlje | 250 kW |
| Izmjenjivač topline na stražnjim vratima (RDHx) | 40–60% topline police | Nema izmjena poslužitelja | Kruženje vode u objektu | ~60 kW (ograničenje zračne strane) |
| Jednofazno uranjanje | Do 98% topline police | Gole ploče u dielektričnom spremniku | Dielektrična cirkulacijska pumpa | 300 kW |
| Dvofazno uranjanje | Do 98% topline police | Gole daske u kipućoj tekućini | Lagana pumpa za nadopunjavanje/kondenzaciju | 500 kW |
Razlog zašto CDU hlađenje izravno na čip dominira trenutnim implementacijama unatoč tome što hvata samo 60-80% topline stalka (preostala toplina koja napušta konvekcijom iz komponenti koje nisu hlađene tekućinom, kao što su DIMM-ovi, pohrana i izvori napajanja, upravlja se dodatnim zrakom) je kombinacija kompatibilnosti poslužitelja i poznavanja rada. Za razliku od uronjenih sustava, CDU-hlađeni regali zadržavaju standardnu šasiju poslužitelja, standardne postupke održavanja i standardno jamstvo OEM-a za poslužitelje — što je značajan čimbenik za poslovne kupce s velikim instaliranim bazama.
Održavanje CDU rashladnih sustava i DC hidrauličkih jedinica
Dobro osmišljen CDU rashladni sustav koji pokreće DC hidrauličku pogonsku jedinicu odgovarajuće veličine može raditi godinama uz minimalne intervencije, ali strukturirani program preventivnog održavanja bitan je za izbjegavanje neplaniranih zastoja.
- Provjere otpora rashladnog sredstva (mjesečno): Deionizirana voda polako pokupi ionsku kontaminaciju sa stijenki cijevi i materijala hladnih ploča. Pad otpora ispod 0,1 MΩ·cm signalizira da treba zamijeniti uložak smole s miješanim slojem. Tekuća rashladna tekućina s niskim otporom ubrzava galvansku koroziju u kanalima aluminijskih hladnih ploča.
- Pregled uloška filtera (tromjesečno): Filtri bočne struje veličine 0,2–10 mikrona nakupljaju čestice brzinom proporcionalnom brzini petlje i površini cijevi. Većina CDU platformi uključuje indikator diferencijalnog tlaka na kućištu filtra; porast iznad praga proizvođača (obično 0,3–0,5 bara) pokreće preporuku za promjenu. Platforme s dvostrukim kućištima filtera omogućuju promjenu bez prekida sekundarnog protoka petlje.
- Analiza vibracija ležaja pumpe (polugodišnje): Čak i istosmjerne hidraulične jedinice s magnetskim pogonom bez brtve imaju ležajeve u osovini rotora koji se s vremenom troše. Analiza vibracija pomoću akcelerometra postavljenog na kućište pumpe može detektirati razvoj trošenja ležaja 3-6 mjeseci prije kvara — dovoljno vremena za planiranje planirane zamjene bez isključivanja u hitnim slučajevima. DCX-ova ECDU upravljačka platforma kontinuirano bilježi struju motora i trendove vibracija i prikazuje upozorenja za prediktivno održavanje putem svog BMS sučelja.
- Procjena onečišćenja izmjenjivača topline (godišnja): Površina pločastog izmjenjivača topline na primarnoj strani (voda u objektu) najvjerojatnije je mjesto za naslage onečišćenja, posebno u regijama gdje voda u objektu ima povećanu tvrdoću ili biološki sadržaj. Godišnje ispitivanje toplinske učinkovitosti — uspoređujući stvarnu brzinu prijenosa topline pri izmjerenim uvjetima protoka i temperature u odnosu na krivulju projektiranja — otkriva onečišćenje prije nego što snizi dovodne temperature sekundarne petlje.
- Vizualni pregled hladne ploče (pri osvježavanju poslužitelja): Kada se poslužitelji zamijene ili nadograde, hladne ploče treba vizualno pregledati zbog korozije, zareze ili ekstruzije o-prstena na spojnicama za brzo odvajanje. Eatonova CDU dokumentacija napominje da blind-mate brzi rastavljači s okretnim priključcima za 360 stupnjeva minimiziraju silu primijenjenu tijekom spajanja i odspajanja, smanjujući oštećenje o-prstena — ali pregled je i dalje neophodan.
Budućnost CDU hlađenja: trendovi koji oblikuju sljedeću generaciju
Nekoliko konvergentnih tehnoloških trendova će oblikovati kako će se CDU rashladni sustavi i njihove DC hidraulične pogonske jedinice razvijati do kasnih 2020-ih. Razumijevanje ovih uputa pomaže planerima podatkovnih centara u donošenju odluka o kupnji koje će ostati kompatibilne s budućim generacijama infrastrukture.
48V DC napajanje Arhitektura
Kako objekti za hiperskaliranje usvajaju 48V DC rack distribuciju kako bi se smanjili gubici bakra, sklopovi CDU pumpi se redizajniraju da rade izvorno na 48V. Ovo eliminira jedinicu napajanja izmjeničnom strujom iz električne arhitekture CDU-a, smanjujući gubitke pretvorbe i pojednostavljujući održavanje. Moog's CoreMotion dokumentacija već navodi 48V DC kao podržani radni napon.
Kontrola protoka vođena umjetnom inteligencijom
CDU upravljačke platforme sljedeće generacije integriraju algoritme strojnog učenja koji predviđaju zahtjeve za hlađenjem na temelju vrste radnog opterećenja — razlikujući, na primjer, između matrično višestruko intenzivnog AI treninga (održiva vršna snaga) i posluživanja zaključaka (visoko varijabilno, burst-heavy load). Prediktivno prilagođavanje protoka smanjuje energiju crpke za 20–40% u usporedbi s reaktivnim proporcionalno-integralnim petljama upravljanja, prema ranim terenskim podacima iz postavljanja hiperrazmjera.
Standardizirana infrastruktura za brzo povezivanje
Open Compute Project (OCP) i ekvivalentni industrijski konzorciji pokreću standardizaciju spojnih točaka razdjelnika CDU-a, omogućujući povezivanje hladnih ploča više proizvođača na jedan CDU bez prilagođenih priključaka. Eaton ROL4000, inspiriran specifikacijama pete generacije OCP projekta Deschutes, pokazuje kako standardni profili za spajanje mogu opsluživati rashladna opterećenja od 2 MW na pristupnoj temperaturi od 3°C — što je moguće postići samo s izmjenjivačima topline klase AT3 i precizno kontroliranim izlazom DC hidrauličke jedinice.
Integrirani povrat topline kao standard
Regulatorni pritisak, osobito u Europi, ubrzava integraciju odredbi o povratu topline u osnovne CDU specifikacije. WKM-Michelova trenutna CDU linija uključuje tvornički opcijski priključak za izmjenjivač topline za ekstrakciju otpadne topline, sa strategijom upravljanja koja jamči da performanse hlađenja imaju apsolutni hidraulički prioritet nad protokom povrata topline. Sposobnost napajanja lokalnih grijaćih mreža iz podatkovnog centra za odvod topline pomiče se s premium opcije na standardnu značajku u izdanjima platforme 2025.–2026.
Često postavljana pitanja o CDU hlađenju
Koja je razlika između CDU i CRAC jedinice?
Jedinica za klimatizaciju računalne sobe (CRAC) koristi rashladno sredstvo ili hladnu vodu za hlađenje recirkuliranog zraka unutar podatkovne dvorane. CDU je sustav izmjenjivača topline tekućina-tekućina koji distribuira rashladno sredstvo izravno do IT hardvera kroz hladne ploče ili razvodnike. CDU-ovi su daleko toplinski učinkovitiji za aplikacije visoke gustoće, ali zahtijevaju kompatibilnost hladne ploče na strani poslužitelja. CRAC jedinice rade sa standardnim nemodificiranim poslužiteljima i ostaju relevantne kao dodatno hlađenje za CDU instalacije koje hvataju 60–80% topline stalaka u tekućem obliku, ostavljajući nešto preostale topline za uklanjanje zraka.
Kako se DC hidraulička jedinica razlikuje od standardne AC pumpe u CDU aplikacijama?
Istosmjerna hidraulička pogonska jedinica koristi istosmjerni motor bez četkica s elektroničkom komutacijom, pružajući promjenjivu kontrolu brzine, veću učinkovitost pri djelomičnom opterećenju, niže akustične emisije i kompatibilnost sa sabirnicama za distribuciju istosmjerne struje (12 V ili 48 V). Standardna AC pumpa radi fiksnom brzinom (ili s zasebnim vanjskim VFD-om), zahtijeva napajanje izmjeničnom strujom i ima veće gubitke u praznom hodu. Za CDU aplikacije u stalku gdje su prostor i snaga čvrsto ograničeni, a promjenjiva radna opterećenja zahtijevaju prilagodljivi protok, DC hidrauličke jedinice sada su zadani izbor među vodećim proizvođačima uključujući Panasonic, Moog i TOPSFLO.
Koju rashladnu tekućinu treba koristiti u sekundarnoj petlji CDU?
Najčešći izbor je deionizirana voda s održavanim otporom iznad 0,5 MΩ·cm. Za objekte u kojima temperatura okoline može pasti ispod 10°C (vanjsko hlađenje, rubne lokacije), za zaštitu od smrzavanja koristi se mješavina propilen glikola i vode s 25–30% volumena glikola (PG25 ili PG30). Propilen glikol neznatno smanjuje specifični toplinski kapacitet i povećava viskoznost, pri čemu oba povećavaju energiju pumpanja potrebnu za određeno toplinsko opterećenje — faktor koji se mora uzeti u obzir pri dimenzioniranju istosmjerne hidraulične jedinice. Treba koristiti pakete inhibitora posebno formulirane za kompatibilnost s hladnom pločom od aluminija i bakra, a pH sustava treba održavati između 7,0 i 8,5.
Može li se CDU hlađenje naknadno ugraditi u postojeći podatkovni centar sa zračnim hlađenjem?
Da, ali praktična složenost ovisi o tome je li voda iz objekta već dostupna u bijelom prostoru. Ako uzlazni vodovi ohlađene vode završavaju u strojarnici, ali ne i na podu podatkovne dvorane, CDU-ovi u nizu spojeni preko fleksibilnih sklopova crijeva nude put koji najmanje smeta. CRAC jedinice mogu ostati operativne za uklanjanje zaostale topline dok se CDU pokrivenost širi stalak po stalak. Kompaktne CDU platforme u nizu posebno su dizajnirane imajući na umu ovaj slučaj korištenja u redovima — DCX HYDRO CDU 12, na primjer, opisan je kao prikladan za "svako okruženje podatkovne sobe s postavljanjem u nizu ili tehničkim hodnikom". Rad na cjevovodima je dominantna troškovna varijabla; CDU platforme s unaprijed postavljenim cijevima koje uključuju dovodne/povratne kolektore i točke odzračivanja mogu značajno smanjiti vrijeme instalacije.
Koja je razina redundancije prikladna za CDU rashladne sustave?
Odgovarajuća razina redundancije odražava šire zahtjeve razine podatkovnog centra. Ekvivalentne implementacije Tier III (99,982% neprekidnog rada) obično koriste N 1 redundanciju pumpe unutar svakog CDU-a, u kombinaciji s izolacijskim ventilima razdjelnika koji omogućuju isključivanje CDU-a bez prekida protoka u susjedne police. Ekvivalentne implementacije Tier IV koriste 2N arhitekturu — dva neovisna CDU niza od kojih svaki može podnijeti 100% toplinskog opterećenja stalka, s automatskim prebacivanjem u slučaju kvara pumpe ili održavanja. Za okruženja za obuku s umjetnom inteligencijom hiperrazmjera gdje čak i kratko termičko prigušivanje smanjuje vrijeme dovršetka posla na tisućama GPU-ova, 2N arhitektura je standardna unatoč dodatnim kapitalnim troškovima.
Kako CDU hlađenje utječe na PUE u usporedbi sa zračnim hlađenjem?
Dobro opremljen CDU rashladni sustav koji radi s izmjenjivačima topline kompatibilnim s toplom vodom i optimalno podešenom DC hidrauličnom jedinicom obično smanjuje PUE objekta s raspona 1,4–1,8 tipičnog za naslijeđene objekte hlađene zrakom na 1,1–1,2. Poboljšanje dolazi iz tri izvora: eliminacija energetski intenzivnih uređaja za obradu zraka u računalnim sobama, produljenje sati slobodnog hlađenja (rad rashlađivača) omogućeno višim dopuštenim temperaturama dovodne vode i smanjenje snage ventilatora IT opreme jer CPU-i i GPU-i hlađeni tekućinom više ne zahtijevaju isti protok zraka za odbacivanje topline. Neki operatori hiperskala izvješćuju o PUE vrijednostima koje se približavaju 1,05 za nove objekte hlađene tekućinom u umjerenim klimatskim uvjetima.
Koliki je tipični životni vijek CDU rashladnog sustava?
Pločasti izmjenjivači topline i cjevovod razdjelnika u CDU sustavima projektirani su za 15-20 godina radnog vijeka u normalnim radnim uvjetima, pod pretpostavkom da se održava kemija rashladnog sredstva i da tlak u sustavu ostaje unutar projektiranih granica. Komponente koje će najvjerojatnije zahtijevati raniju zamjenu su sklopovi pumpi (obično 5-8 godina vijeka trajanja ležaja za istosmjerne hidrauličke jedinice s magnetskim pogonom, produživo prediktivnim održavanjem) i elastomerne brtve na spojnicama za brzo odvajanje (2-5 godina ovisno o učestalosti spajanja). Upravljačka elektronika i moduli senzora obično imaju jamstvo od 3 do 5 godina i mogu zahtijevati zamjenu u ciklusu od 7 do 10 godina jer podrška firmvera završava za starije generacije platformi.
Koju brzinu protoka CDU treba za stalak za poslužitelje s umjetnom inteligencijom od 100 kW?
Za stalak od 100 kW s temperaturnom razlikom od 10 K na sekundarnoj strani koji koristi vodu kao rashladno sredstvo, potrebni maseni protok je približno 2,4 kg/s ili 144 L/min. Dodavanje sigurnosne margine od 15% za gubitke distribucije protoka u razvodniku dovodi specifikaciju istosmjerne hidraulične pogonske jedinice na približno 165 L/min na izlazu CDU. Pri projektiranoj visini od 3 bara (uzimajući u obzir pad tlaka u hladnoj ploči i razvodniku), to odgovara zahtjevima za hidrauličku snagu crpke od otprilike 820 W. S učinkovitošću DC hidrauličke jedinice za napajanje od 65–75%, električni ulaz u sklop crpke je otprilike 1,1–1,3 kW — manje od 1,3% IT opterećenja stalka, potvrđujući da je hlađenje tekućinom dodatno opterećenje pumpe je zanemariv u usporedbi s njegovom toplinskom dobrobiti.
