Vodič za HPU motore: Dimenzioniranje, vrste, učinkovitost i savjeti za održavanje

OSNOVE HIDRAULIČKOG POGONA

Što HPU motor zapravo radi unutar hidrauličke pogonske jedinice

An HPU motor pretvara električni ili mehanički ulaz u rotacijsku silu koja pokreće crpku unutar a Hidraulička pogonska jedinica generiranje protoka i tlaka potrebnih za pomicanje cilindara, okretanje aktuatora ili pokretanje hidrauličkih alata. Bez motora, ostatak hidrauličke pogonske jedinice samo je spremnik, razvodnik i vodovod. Motor je jedina komponenta koja pretvara pohranjenu električnu energiju u upotrebljiv mehanički rad, a njegova veličina, brzina i učinkovitost određuju gotovo svaki nizvodni broj performansi u sustavu, od vremena ciklusa do razine buke do cijene električne energije po satu rada.

Većina industrijskih hidrauličkih pogonskih jedinica koristi trofazni AC indukcijski motor spojen izravno na zupčaničku, krilnu ili klipnu pumpu preko fleksibilne spojke ili zvonastog kućišta. Osovina motora okreće osovinu pumpe fiksnom ili promjenjivom brzinom, a ta rotacija istiskuje hidrauličku tekućinu iz spremnika u radni krug. U mobilnim aplikacijama ili primjenama izvan mreže, istu ulogu ima istosmjerni motor koji radi iz baterije, hidraulički motor kojeg pokreće dizelski motor preko izvoda snage ili u odabranim slučajevima pneumatski motor gdje je električna energija nedostupna ili nesigurna za korištenje, kao što je u određenim rudarskim ili odobalnim okruženjima.

BRZA REFERENCA

Motor snage 10 konjskih snaga koji pokreće pumpu s obujmom od 2,5 kubičnih inča pri 1800 okretaja u minuti proizvodi otprilike 32,5 galona u minuti protoka fluida. Ovaj pojedinačni odnos između konjskih snaga, obujma i broja okretaja u minuti početna je točka za gotovo svaku odluku o odabiru HPU motora.

Anatomija HPU motora i kako se povezuje sa sustavom

Prije usporedbe tipova motora ili pokretanja izračuna veličine, pomaže da se točno shvati koji su dijelovi HPU motora bitni za izvedbu, a koji dijelovi samo za ugradnju. HPU motor nije generički električni motor pričvršćen vijcima na hidraulički spremnik; odabire se i konfigurira oko skupa mehaničkih i električnih sučelja koja su specifična za hidraulički prijenos snage.

Osovina i utor za klin

Izlazno vratilo motora ima utor za klin ili klin koji mora točno odgovarati ulaznoj spojnici pumpe. Neusklađenost je ovdje najčešći uzrok kašnjenja instalacije na novim verzijama HPU-a.

Montažna prirubnica

Motori s okvirom NEMA i IEC koriste standardizirane nosače s licem C ili D-prirubnicom tako da se motor pričvršćuje izravno na kućište zvona bez prilagođenih nosača, održavajući dosljedno poravnanje u cijeloj konstrukciji.

Namoti i klasa izolacije

Klasa izolacije, obično ocijenjena B, F ili H, određuje koliko topline namotaji podnose prije degradacije. Klasa F je de facto standard za većinu industrijskih HPU dana.

Vrsta kućišta

TEFC (Potpuno zatvoreno ventilatorsko hlađenje) i TENV (Potpuno zatvoreno neventilirano) kućišta štite namotaje od uljne magle, prašine i raspršivača koji su uobičajeni oko hidraulične opreme.

Vrste motora koje se koriste u dizajnu hidrauličkih pogonskih jedinica

Odabir pravog tipa motora za hidrauličku pogonsku jedinicu ovisi o radnom ciklusu, dostupnom napajanju, uvjetima okoline i učestalosti pokretanja i zaustavljanja jedinice tijekom smjene. U nastavku je usporedba četiriju kategorija motora koje se najčešće povezuju s hidrauličkim pumpama u industrijskoj i mobilnoj opremi, nakon čega slijedi detaljniji pregled gdje svaka od njih zaslužuje svoje mjesto.

Usporedba tipova motora koji se koriste za pogon hidrauličkih pogonskih jedinica u stacionarnim i mobilnim aplikacijama.
Vrsta motora	Tipični raspon snage	Uobičajeni slučaj upotrebe	Ograničenje ključa
Trofazna izmjenična indukcija	1 do 500 KS	Stacionarni industrijski HPU	Zahtijeva trofazno napajanje
Jednofazni AC	0,5 do 10 KS	Preše za male trgovine, dizala	Smanjite startni moment
DC motor	0,5 do 20 KS	Mobilne jedinice na baterije	Ograničeni kontinuirani vijek trajanja
Pogon motorom (PTO)	10 do 1000 KS	Terenski, poljoprivredni, pomorski	Nema ovisnosti o komunalnoj mreži, ali treba logistiku goriva

Trofazni AC indukcijski motori

Trofazni motori dominiraju stacionarnim industrijskim hidrauličnim pogonskim jedinicama jer daju visok startni moment, rade učinkovito pri konstantnoj brzini i imaju desetljećima dokazanu pouzdanost u tvorničkim okruženjima. Tipični trofazni motor s NEMA okvirom u ovoj ulozi radi na 1800 ili 3600 okretaja u minuti, pri čemu je 1800 okretaja u minuti mnogo uobičajenije za dugovječnost crpke budući da manja brzina osovine smanjuje trošenje brtvi osovine pumpe i ležajeva.

Jednofazni AC motori

Jednofazni motori popunjavaju prazninu u manjim trgovinama i objektima gdje trofazna struja nikada nije bila instalirana. Rade dobro za lagane preše, dizanja i mala ispitna postolja ispod otprilike 10 konjskih snaga, ali njihov niži startni moment znači da se bore s opterećenjima velike inercije ili aplikacijama koje moraju pokrenuti pod punim pritiskom.

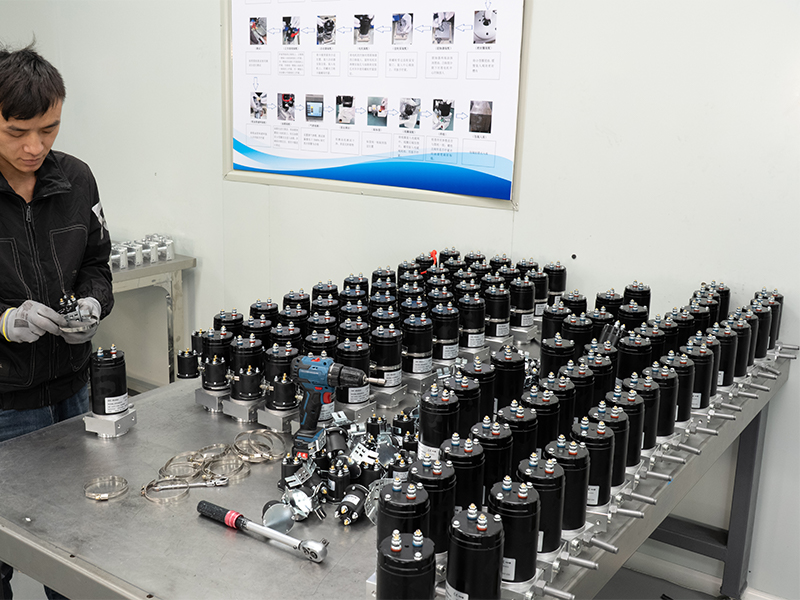

Istosmjerni motori za mobilne jedinice i jedinice na baterije

Istosmjerni motori standardni su izbor za hidraulične pogonske jedinice na baterije koje se koriste u dizalicama sa škarama, mobilnim platformama i električnim radnim kamionima. Uobičajeni naponi su 12 V, 24 V i 48 V, pri čemu sustavi višeg napona općenito isporučuju više snage za manju potrošnju struje i stoga manje topline u ožičenju.

Izvodne jedinice pogonjene motorom

Kada hidraulička pogonska jedinica treba raditi daleko od bilo kakve električne mreže, PTO sustav koji pokreće motor preuzima. Te su postavke uobičajene na poljoprivrednoj opremi, bušilicama i strojevima na brodskoj palubi, gdje već postoje dizelski ili benzinski motori za druge svrhe, a hidraulička pumpa jednostavno koristi dostupnu snagu osovine.

Kako odrediti veličinu HPU motora za vašu primjenu

Podizanje HPU motora jedna je od najčešćih i najskupljih pogrešaka u dizajnu hidrauličkog sustava. Motor koji ne može isporučiti dovoljan okretni moment pri pokretanju više puta će aktivirati zaštitu od preopterećenja, pregrijati se i otkazati znatno prije svog nazivnog vijeka trajanja. Predimenzioniranje, s druge strane, gubi energiju i povećava početne troškove bez dodavanja korisnih performansi, a također može učiniti motor manje učinkovitim pri djelomičnom opterećenju.

FORMULA ZA DIMENZIONIRANJE JEZGRE

HP = (GPM × PSI) / 1714

Gdje je GPM potrebna brzina protoka, a PSI maksimalni tlak sustava. Ova formula pretpostavlja učinkovitost pumpe od otprilike 85 do 90 posto, što je tipično za nove zupčaste i krilne pumpe koje rade na normalnoj temperaturi.

Primjer rada

Razmotrite hidrauličku pogonsku jedinicu koja treba isporučiti 15 galona u minuti pri 2000 PSI za rad hidrauličke preše. Primjenom formule: 15 pomnoženo s 2000 jednako je 30 000, podijeljeno s 1714 jednako je 17,5 konjskih snaga . U praksi većina dizajnera zaokružuje na sljedeću standardnu veličinu okvira motora, što bi bio motor od 20 KS, kako bi se uzeli u obzir gubici učinkovitosti pumpe i kako bi se ostavio prostor za skokove tlaka tijekom radnog ciklusa.

Popis za provjeru veličine

Uvijek veličina za vršni tlak, a ne prosječni radni tlak
Uzmite u obzir radni ciklus, jer povremeni rad omogućuje manje motore od kontinuiranog rada
Uzmite u obzir temperaturu okoline, jer motori opadaju u zatvorenim ili vrućim okruženjima
Uskladite broj okretaja motora s brojem okretaja pumpe kako biste izbjegli kavitaciju ili prekomjerno trošenje
Ostavite najmanje 10 do 15 posto prostora za glavu iznad izračunate minimalne konjske snage

Radni ciklus i njegov učinak na dimenzioniranje

Radni ciklus opisuje koji dio radnog sata motor provodi pod punim opterećenjem. Preša koja se okreće 8 sekundi i miruje 22 sekunde ima radni ciklus blizu 27 posto, što omogućuje manji motor od primjene s kontinuiranim radom poput stezaljke za brizganje plastike koja drži pritisak nekoliko minuta. Pločice s nazivom motora navode radnu ocjenu kao S1 za kontinuirani rad ili S3 za povremeni rad, a usklađivanje ove ocjene sa stvarnim profilom primjene sprječava i neugodno pregrijavanje i nepotrebno predimenzioniranje.

Energetska učinkovitost i pogoni promjenjive frekvencije

Motor fiksne brzine koji stalno pokreće hidrauličku pumpu punom brzinom, čak i kada sustav treba samo djelomični protok, gubi znatnu količinu energije kao toplinu preko sigurnosnog ventila. Uparivanje HPU motora s pogonom varijabilne frekvencije omogućuje brzini motora da prati stvarnu potražnju sustava umjesto da radi na jednom konstantnom broju okretaja u minuti tijekom cijelog sata.

Energetske i upravljačke razlike između HPU motora s fiksnom brzinom i VFD-upravljanih.
Radni uvjeti	Motor s fiksnom brzinom	VFD-upravljani motor
Mirovanje/Stanje mirovanja	Održava se puna snaga	Brzina smanjena gotovo na nulu
Djelomično opterećenje	Višak protoka izbačen kroz sigurnosni ventil	Protok usklađen izravno s potražnjom
Startup Inrush	Visoki skok struje pri svakom pokretanju	Mekana rampa smanjuje skokove struje
Razina buke	Konstantna buka pri punoj brzini	Padovi smanjenom brzinom

Podaci s terena prikupljeni u više industrijskih postrojenja za prešanje i injekcijsko prešanje pokazali su ušteda energije između 30 i 60 posto nakon naknadne ugradnje HPU motora fiksne brzine s pogonima promjenjive frekvencije, ovisno o tome koliko se radnog ciklusa provodi pri djelomičnom opterećenju u odnosu na puno opterećenje. Prijave s dugim razdobljima mirovanja ili zadržavanja, kao što su stezne stanice za brizganje plastike, obično ostvaruju najveće dobitke, dok aplikacije koje rade blizu punog opterećenja kontinuirano ostvaruju manje, ali još uvijek značajne uštede.

Gdje VFD dodaju najveću vrijednost

Operacije prešanja i stezanja, ispitni postolji sa zahtjevima za promjenjivim protokom i bilo koji HPU koji provodi značajno vrijeme u praznom hodu između ciklusa najjači su kandidati za VFD naknadnu ugradnju. Prijave s neprekidnim radom koje rade s istom stopom protoka tijekom cijelog sata imaju manje koristi, budući da motor većinu vremena već radi blizu svoje najučinkovitije točke.

Spajanje i poravnanje motora i pumpe

Spoj između osovine motora i osovine pumpe čest je izvor prijevremenog kvara koji nema nikakve veze s električnom snagom motora. Neusklađenost između osovine motora i pumpe dovodi do radijalnog opterećenja na ležajevima koji nisu dizajnirani da ga nose, skraćujući vijek brtve i ležaja na obje komponente čak i kada sam motor radi točno onako kako je navedeno.

Upotrijebite fleksibilnu spojku koja odgovara zakretnom momentu i brzini motora, a ne samo njegovoj konjskoj snazi
Provjerite kutno i paralelno poravnanje indikatorom na brojčanik ili laserskim alatom za poravnanje prije konačnog pričvršćivanja
Provjerite odgovara li kućište zvona ili SAE montažna prirubnica i veličini okvira motora i standardu montaže pumpe
Ponovno provjerite poravnanje nakon prvih 100 sati rada, budući da se pričvrsni vijci i elastomerne spojnice mogu slegnuti
Jednom godišnje pregledajte spojni umetak ili elastomerni element na pukotine, budući da je to habajući predmet čak i na ispravno usmjerenom sustavu

SAE standardi za montažu, kao što su SAE A, B, C i D prirubnice, postoje posebno kako bi se motori i pumpe različitih proizvođača mogli upariti bez prilagođene strojne obrade. Potvrdom SAE veličine prirubnice i dimenzija osovine s klinovima ili žljebovima prije kupnje izbjegava se neusklađenost koja bi inače zahtijevala prilagođeni adapter, što povećava cijenu i dodatnu točku potencijalnog neusklađenosti pogonskog sklopa.

Prakse održavanja koje produljuju vijek trajanja HPU motora

Dobro održavan HPU motor u čistom industrijskom okruženju može pouzdano raditi 15 do 20 godina, dok se zapušteni motor u prljavom ili pregrijanom okruženju može pokvariti u roku od 2 do 3 godine. Razlika se gotovo uvijek svodi na nekoliko ponavljajućih navika održavanja, a ne na bilo koju pojedinačnu dramatičnu intervenciju.

Provjere ležajeva i podmazivanja

Ležajeve motora treba redovito provjeravati zbog neuobičajene buke, vibracija ili topline, pri čemu intervali podmazivanja slijede proizvođačevu pločicu s nazivom ili priručnik za održavanje, a ne opći raspored. Pretjerano podmazivanje je jednako štetno kao i nedovoljno podmazivanje, jer može uzrokovati pregrijavanje ležaja i pucanje brtve.

Toplinski nadzor

Temperatura namota motora jedan je od najjasnijih ranih pokazatelja problema prije nego što dođe do kvara. Trajna temperatura namota 10 stupnjeva Celzijusa iznad nazivne temperaturne klase motora otprilike prepolovljuje njegov očekivani vijek trajanja izolacije.

Kvaliteta električne energije

Neravnoteža napona u tri faze veća od 1 posto može neproporcionalno povećati zagrijavanje motora, a trajna neravnoteža iznad 5 posto uobičajeni je prethodnik preranog kvara namota u industrijskim HPU motorima.

Kontrola kontaminacije

Rebra za hlađenje, ventilacijski otvori i područje oko motora ne bi trebali imati ostataka hidrauličkog ulja, sitnih metala i prašine, budući da nakupljanje onečišćenja ograničava protok zraka i jedan je od vodećih uzroka sporog pregrijavanja koje je teško dijagnosticirati.

Kontrolni popis tromjesečnog održavanja

Držite rebra za hlađenje i otvore čistima od prašine i krhotina
Provjerite ostaje li napon napajanja unutar 10 posto nazivne vrijednosti s natpisne pločice
Provjerite jesu li spojni i pričvrsni vijci olabavljeni
Pratite potrošnju amperaže motora tijekom vremena kako biste rano uhvatili razvoj trošenja pumpe
Zabilježite očitanja temperature namota kako biste uočili postupne uzlazne trendove

Dijagnosticiranje uobičajenih problema s HPU motorom

Većina prijavljenih problema s HPU motorom povezuje se s jednim od tri temeljna uzroka: problemi s električnim napajanjem, problemi s mehaničkim spojkama ili povratni tlak hidrauličkog sustava koji se pogrešno smatra greškom motora. Rano odvajanje sprječava zamjenu savršeno dobrog motora kada je stvarni problem negdje drugdje u krugu.

Uobičajeni motorički simptomi HPU-a s vjerojatnim uzrocima i prvim dijagnostičkim korakom.
Simptom	Vjerojatni uzrok	Prva provjera
Motor bruji, ali se ne okreće	Jednofazni gubitak ili začepljena pumpa	Provjerite sve tri fazne napone
Česta putovanja zbog preopterećenja	Premali motor ili visok tlak u sustavu	Provjerite postavku sigurnosnog ventila prema nazivnoj vrijednosti motora
Pretjerane vibracije	Neusklađenost spojke ili istrošeni ležajevi	Prvo provjerite poravnanje spojke
Pregrijavanje tijekom normalnog rada	Blokirana ventilacija ili nizak napon	Očistite ventilacijske otvore i izmjerite napon napajanja
Sporo ili slabo kretanje cilindra	Problem s istrošenom pumpom, a ne motorom	Izmjerite stvarni protok u odnosu na nazivni GPM

Odvajanje grešaka motora od hidrauličkih grešaka

Jednostavna provjera amperaže uvelike pomaže u odvajanju pravog problema s motorom od problema hidrauličkog sustava. Ako motor troši normalnu struju, ali sustav ne radi bolje, problem je gotovo uvijek nizvodno u pumpi, ventilima ili aktuatorima. Ako motor troši prekomjernu struju u odnosu na nazivnu pločicu s natpisom, vjerojatniji je krivac opterećenje samog motora, bilo od crpke ili od mehaničkog povezivanja.

Često postavljana pitanja o HPU motorima

Koju veličinu motora trebam za hidrauličku pogonsku jedinicu?

Veličina motora ovisi o potrebnoj brzini protoka i maksimalnom tlaku sustava, izračunatom pomoću formule HP jednako GPM puta PSI podijeljeno sa 1714. Preša kojoj je potrebno 15 GPM pri 2000 PSI zahtijeva približno 17,5 HP, obično zaokruženo na okvir motora od 20 HP kako bi se ostavila margina za skokove tlaka.

Može li jednofazni motor pokretati hidrauličku pogonsku jedinicu?

Da, jednofazni motori mogu pokretati manje hidrauličke pogonske jedinice do otprilike 10 KS, ali općenito imaju niži startni moment od trofaznih motora iste snage, što je važno za aplikacije s velikim početnim opterećenjem kao što su preše koje se pokreću pod pritiskom.

Koliko dugo treba trajati HPU motor?

Pravilno dimenzioniran i održavan HPU motor u čistom okruženju obično traje 15 do 20 godina rada, dok motori izloženi toplini, prašini, neuravnoteženosti napona ili kroničnoj neusklađenosti često pokvare unutar 2 do 3 godine.

Zašto se moj HPU motor pregrijava pod normalnim opterećenjem?

Najčešći uzroci su blokirani otvori za hlađenje koji ograničavaju protok zraka, napon napajanja koji je ispod nazivne oznake na natpisnoj pločici ili pumpa zahtijeva veći okretni moment nego što je motor predviđen da neprekidno isporučuje zbog prevelikih postavki sigurnosnog ventila.

Štedi li dodavanje VFD-a HPU motoru stvarno energiju?

Da, terenski rezultati u industrijskim postrojenjima pokazuju uštedu energije između 30 i 60 posto nakon dodavanja kontrole pogona s promjenjivom frekvencijom, s najvećim dobicima vidljivim u aplikacijama koje imaju duga razdoblja mirovanja ili djelomičnog opterećenja između radnih ciklusa.

Koja je razlika između konjskih snaga motora i zapremine pumpe?

Konjska snaga motora opisuje koliko rotacijske snage motor može isporučiti, dok obujam pumpe opisuje koliki volumen tekućine pumpa pomiče po okretaju. Zajedno pri danom broju okretaja u minuti, ove dvije vrijednosti određuju stvarnu brzinu protoka i sposobnost tlaka sustava.

Koju klasu izolacije treba imati HPU motor?

Izolacija klase F standardni je izbor za većinu današnjih industrijskih HPU motora, nudeći višu temperaturnu toleranciju od starijih dizajna klase B, a istovremeno ostaje široko dostupna za marke motora i veličine okvira.

Koliko često treba provjeravati poravnanje HPU motora?

Poravnanje treba provjeriti pri ugradnji, ponovno provjeriti nakon prvih 100 sati rada kako se hardver za ugradnju slegne, a zatim pregledati tijekom rutinskog tromjesečnog održavanja ili ranije ako se vibracije ili buka osjetno povećaju.
