Što je jedinica napajanja? Objašnjenje mini hidrauličke pogonske jedinice

Što je jedinica napajanja? Izravan odgovor

Jedinica za napajanje je samostalni sustav koji stvara, pohranjuje i isporučuje struju pod pritiskom za pogon cilindara, motora i drugih pokretača. U većini industrijskih konteksta, izraz se odnosi na a hidraulički agregat (HPU) — paket koji kombinira električnu pumpu ili pumpu pokretanu motorom, spremnik tekućine, ventile, filtre i upravljačke komponente u jedan integrirani sklop. Kada je oprema smanjena za uske prostore, mobilne platforme ili zadatke na razini stola, obično se naziva Mini hidraulična pogonska jedinica .

Za razliku od standardnog hidrauličkog sustava gdje su pumpa, motor i spremnik ugrađeni kao zasebne komponente preko okvira stroja, pogonska jedinica spaja sve u jedan, prethodno ispitani modul. To znači da kupac dobiva jedan broj dijela, jedan dijagram ožičenja i jedan otisak za montažu umjesto projektiranja cijelog strujnog kruga od nule.

Ukratko: pogonska jedinica je "strojarnica" svakog hidrauličkog sustava, a mini hidraulička pogonska jedinica je ta ista strojarnica izgrađena dovoljno mala da stane u upravljački ormarić, mobilna kolica ili kompaktnu bazu stroja.

Pojam se ponekad koristi slobodno u različitim industrijama, tako da ga pomaže odvojiti od susjednih koncepata. Hidraulička pogonska jedinica nije isto što i napajanje (koje isporučuje električnu struju, a ne silu tekućine), niti je isto što i samostalna pumpa (koja nema spremnik, ventile i upravljačku logiku potrebnu za neovisni rad). Prava pogonska jedinica je kompletan, spreman za rad podsustav - uključite ga u napajanje, spojite crijeva i on je operativan.

Budući da je definicija usmjerena na integraciju, a ne na veličinu, ista temeljna ideja proteže se od stanice za prešanje od 200 tona do ručne prijenosne pumpe koja se koristi za savijanje cijevi na gradilištu. Ono što se mijenja u tom rasponu je pakiranje, sofisticiranost upravljanja i radni ciklus - a ne temeljni princip.

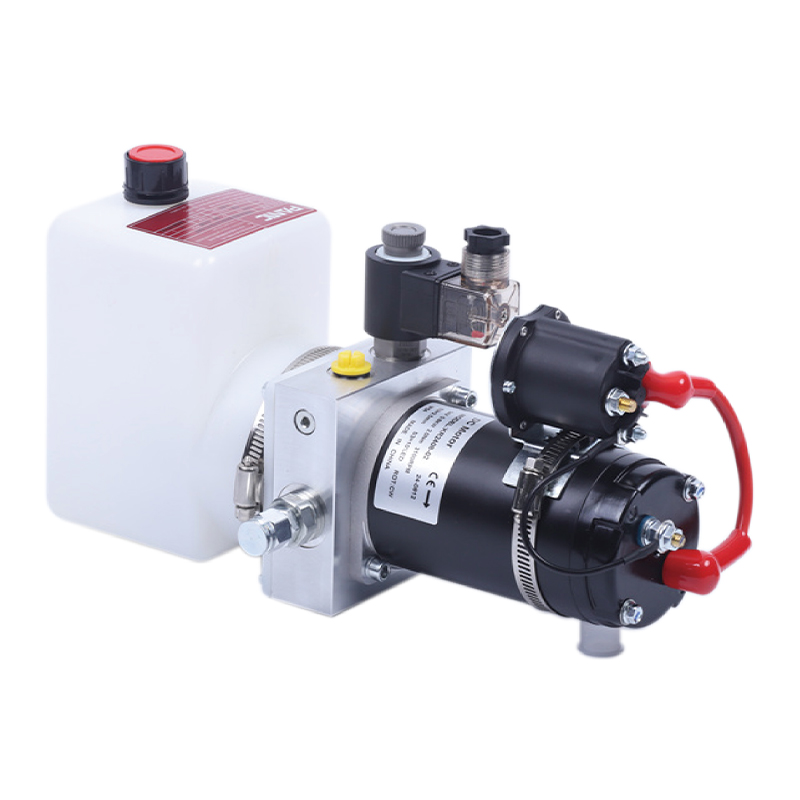

Osnovne komponente unutar a Mini hidraulična pogonska jedinica

Svaka pogonska jedinica, bez obzira na veličinu, dijeli iste osnovne građevne blokove. Ono što se mijenja s mini hidrauličnom jedinicom je veličina, dizajn kućišta i razina integracije.

1. Sklop motora i pumpe

Kompaktni električni motor — obično u rasponu od 0,5 HP do 5 HP za mini jedinice u odnosu na 10 KS ili više za standardne industrijske jedinice — izravno je spojen na zupčaničku, krilnu ili klipnu pumpu. Zupčaste pumpe dominiraju mini segmentom jer su jeftine, otporne na kontaminaciju i jednostavne za servisiranje. Spojka motor-pumpa obično je s izravnim pogonom kako bi se minimalizirao otisak, izbjegavajući remene ili mjenjače koji bi dodali duljinu i točke održavanja.

2. Spremnik (spremnik)

Spremnik pohranjuje hidrauličku tekućinu, raspršuje toplinu i omogućuje odvajanje zraka i zagađivača. Mini jedinice često koriste tenkove između 1 i 10 litara , u usporedbi s 40 litara na standardnim jedinicama, zbog čega su upravljanje toplinom i odabir tekućine važniji u maloj mjeri. Pregrade unutar spremnika koriste se čak i pri malim količinama kako bi usporile tekućinu koja se vraća i dale uvučenom zraku priliku da izađe prije nego što se tekućina povuče natrag u pumpu.

3. Smjerni i rasterećeni ventili

Solenoidni usmjereni ventili kontroliraju put protoka do aktuatora, dok sigurnosni ventili štite sustav od prekomjernog tlaka. U mini pogonskim jedinicama to su često ventili u obliku uloška koji se spajaju izravno na kućište pumpe radi uštede prostora. Ovaj višestruki pristup također smanjuje broj vanjskih spojeva crijeva, što smanjuje broj potencijalnih točaka curenja — značajna prednost za opremu koja vibrira ili se pomiče tijekom rada.

4. Filtriranje

Budući da mini sustavi imaju uže zazore i manje otvore, filtracija postaje još kritičnija. Filtar povratne linije s ocjenom od 10–25 mikrona standardna je praksa za sprječavanje preranog trošenja preciznih komponenti. Neki dizajni dodaju usisnu cjediljku kao sekundarni sloj zaštite, osobito na jedinicama koje imaju često dopunjavanje tekućine u prašnjavim okruženjima.

5. Upravljačko sučelje

Mjerači tlaka, tlačne sklopke i sve više ugrađeni senzori za praćenje stanja temeljeno na IoT-u zaokružuju paket, omogućujući operaterima da prate performanse bez otvaranja jedinice. Na naprednijim mini jedinicama, mali programabilni kontroler može automatski upravljati povećanjem, vremenom zadržavanja i zadanim točkama tlaka, uklanjajući potrebu da operater ručno nadzire mjerač tijekom svakog ciklusa.

6. Kućište i montažni okvir

Budući da je prostorna učinkovitost cijela poanta mini jedinice, kućište je projektirano jednako kao i bilo koja druga hidraulička komponenta. Uobičajeni su okviri od aluminija ili presvučenog čelika, odabrani da uravnoteže težinu i krutost, s rupama za montiranje postavljenim tako da odgovaraju standardnim dimenzijama kolica, ormara ili panela koji se koriste u ciljanoj industriji.

Standardna pogonska jedinica u odnosu na mini hidrauličku pogonsku jedinicu

Odluka između pune veličine i mini pogonske jedinice svodi se na zahtjeve snage, ciklus rada i raspoloživi prostor za ugradnju. Donja tablica sažima praktične razlike koje kupci najčešće procjenjuju.

Nijedan format nije univerzalno "bolji" — standardna pogonska jedinica ostaje ispravan izbor za stalne preše s teškim opterećenjem i velike pokretne strojeve, dok je mini hidraulična pogonska jedinica ispravan izbor kad god je potrebna sila, ali okolna oprema, proračun ili radni ciklus ne mogu opravdati punu industrijsku instalaciju.

Vrste pumpi koje se koriste unutar mini hidrauličkih pogonskih jedinica

Crpka je srce svake pogonske jedinice, a odabir vrste pumpe ima izravan učinak na cijenu, buku, učinkovitost i sposobnost pritiska. Tri dizajna dominiraju mini segmentom.

Zupčaste pumpe ostaju zadani izbor za većinu konstrukcija mini hidrauličkih pogonskih jedinica jer dobro podnose manju kontaminaciju tekućinom i jeftine su za zamjenu. Pumpe s lopaticama biraju se kada je buka problem, kao što je laboratorij ili unutarnje okruženje ureda. Klipne pumpe pojavljuju se u mini jedinicama više klase gdje zahtjevi za tlakom premašuju ono što zupčasta pumpa može pouzdano izdržati, iako uz osjetno veću jediničnu cijenu.

Kako tekućina teče kroz sustav

Razumijevanje putanje protoka olakšava kasnije dijagnosticiranje problema. U tipičnoj mini hidrauličkoj pogonskoj jedinici, redoslijed teče na sljedeći način:

1. Tekućina se izvlači iz spremnika kroz usisno sito u ulaz pumpe.
2. Crpka tlači tekućinu i gura je prema upravljačkom ventilu.
3. Ventil teče do aktuatora (cilindar ili hidraulički motor) u željenom smjeru.
4. Višak tlaka se ispušta kroz sigurnosni ventil natrag u spremnik, štiteći brtve i crijeva.
5. Povratna tekućina prolazi kroz filtar povratnog voda prije ponovnog ulaska u spremnik, spremna za sljedeći ciklus.

Budući da je vodovodna udaljenost između komponenti tako mala u mini jedinici, gubitak tlaka zbog trenja u cjevovodu je minimalan — jedna od praktičnih prednosti kompaktnog, integriranog dizajna. Kraće serije također znače manje priključaka, što zauzvrat smanjuje broj točaka na kojima bi brtva mogla popustiti tijekom vremena.

Na jedinicama s proporcionalnim ili servo potpomognutim ventilima, put protoka dodaje petlju povratne sprege: pretvarač tlaka prijavljuje stvarni izlaz natrag kontroleru, koji fino podešava položaj ventila u stvarnom vremenu umjesto da se oslanja na fiksnu postavku rasterećenja. Ovo je sve češće na mini jedinicama koje se koriste za precizno stezanje ili aplikacije na ispitnom stolu gdje je ponovljiva sila važnija od grube brzine.

Gdje se koriste mini hidrauličke jedinice

Mini hidraulične pogonske jedinice pojavljuju se gdje god inženjeri trebaju hidrauličku snagu, ali nemaju prostora — ili proračuna — za puni industrijski sustav. Uobičajene primjene uključuju:

• Podizni stolovi, stražnje rampe i mehanizmi za podizanje na škare na dostavnim vozilima
• Utovarni mostovi i mala oprema za rukovanje materijalom
• Mobilni hidraulički alati kao što su prijenosni stiskači, preše i izvlakači
• Automatizirani ispitni stolovi i oprema za laboratorijsku simulaciju
• Kompaktne ćelije za automatizaciju, robotske hvataljke i stezne stanice
• Poljoprivredni priključci i mala komunalna vozila
• Dizala za invalidska kolica i oprema za pristupačnost u vozilima javnog prijevoza
• Oprema za male brodske palube kao što su kompaktna vitla i sustavi za pomoć pri upravljanju

Zajednička nit među ovim aplikacijama je potreba velika snaga u malom pakiranju — nešto čemu električni linearni aktuatori ne mogu uvijek odgovarati po istoj cijeni, osobito kada je teret težak, ali je kretanje kratko i rijetko.

Ključne specifikacije koje treba provjeriti prije kupnje

Odabir prave pogonske jedinice stvar je usklađivanja specifikacija s aktuatorom i radnim ciklusom koji će služiti. Kupci bi trebali potvrditi sljedeće prije nego što predaju narudžbu:

Određivanje prave veličine jedinice: radni primjer

Izračuni veličine često su dio koji kupci smatraju najzastrašujućim, ali proces slijedi dosljedan obrazac koji se može ponavljati. Razmislite o potrebi primjene malog podiznog stola 2.000 kg sile podizanja kroz cilindar s provrtom od 40 mm.

1. Izračunajte površinu cilindra: s provrtom od 40 mm, efektivna površina klipa je otprilike 12,6 cm².
2. Podijelite potrebnu silu s površinom klipa da biste pronašli potreban tlak — u ovom primjeru, približno 1590 PSI.
3. Dodajte sigurnosnu granicu od 15–20%, dovodeći ciljni radni tlak na otprilike 1800–1900 PSI.
4. Odredite željeno vrijeme putovanja cilindra kako biste izračunali potrebnu brzinu protoka — brže podizanje zahtijeva veći protok, a time i veću pumpu ili veću brzinu motora.
5. Unakrsno provjerite rezultat u odnosu na krivulju performansi koju je objavio proizvođač, a ne na jedan broj specifikacije, budući da stvarna izlazna vrijednost varira s viskoznošću tekućine i temperaturom.

Ovaj isti pristup u pet koraka primjenjuje se bez obzira na dimenzioniranje podiznog stola, male preše ili mobilnog hidrauličkog alata — samo se ulazni brojevi mijenjaju.

Prakse održavanja koje produljuju životni vijek

Budući da mini hidraulična pogonska jedinica pokreće manji volumen tekućine, općenito je osjetljivija na kontaminaciju i toplinu nego veliki industrijski sustav. Nekoliko navika čini mjerljivu razliku u životnom vijeku:

Promjene tekućine i uzorkovanje

Mali rezervoari kruže tekućinu češće u odnosu na njihov volumen, tako da se oksidacija i nakupljanje čestica događaju brže. Mnogi timovi za održavanje uzorkuju tekućinu svakih 500–1000 radnih sati i u potpunosti je zamjenjuju prema utvrđenom rasporedu, umjesto da čekaju vidljivu degradaciju.

Zamjena filtera

Začepljen povratni filtar tjera sigurnosni ventil da radi jače i podiže unutarnju temperaturu. Zamjena elemenata filtera u intervalima koje je odredio proizvođač - umjesto samo kada se aktivira indikator začepljenja - pomaže u izbjegavanju neplaniranih zastoja.

Pregled brtve i crijeva

Budući da mini jedinice često žive u mobilnoj opremi ili opremi sklonoj vibracijama, armature treba provjeravati na curenje ili labavljenje češće nego na stacionarnoj industrijskoj pumpi. Jednostavna mjesečna vizualna provjera svake armature i crijeva otkriva većinu curenja prije nego što postanu kvarovi.

Toplinski nadzor

S malim volumenom tekućine, temperatura brzo raste pod stalnim opterećenjem. Održavanje temperature tekućine ispod 60°C (140°F) u većini sustava na bazi mineralnog ulja pomaže u očuvanju viskoznosti i cjelovitosti brtve.

Provjera pričvršćivača i vibracija

Jedinice postavljene na mobilnu opremu doživljavaju stalne vibracije, koje mogu olabaviti montažne vijke i električne spojeve tijekom vremena. Povremena provjera zakretnog momenta na hardveru za montažu je jeftina navika koja sprječava trošenje pumpe uzrokovano neusklađenošću.

Uobičajeni problemi i praktični popravci

Čimbenici troškova koje treba uzeti u obzir

Određivanje cijene mini hidrauličke pogonske jedinice ovisi o ne samo konjskim snagama motora. Kupci koji procjenjuju ponude trebali bi usporedno promatrati sljedeće pokretače troškova, a ne uspoređivati samo glavne cijene:

• Vrsta pumpe — zupčaste pumpe su najekonomičnije, klipne pumpe imaju premiju
• Konfiguracija ventila — proporcionalni i servo ventili koštaju više od fiksnih on/off solenoidnih ventila
• Materijal kućišta i završna obrada — premazi otporni na koroziju povećavaju troškove, ali produžuju radni vijek na otvorenom
• Uključeni instrumenti — senzori tlaka i digitalni zasloni povećavaju jediničnu cijenu, ali smanjuju buduće vrijeme rješavanja problema
• Dokumentacija o certifikaciji i ispitivanju — tvorničko ispitivanje prihvaćanja povećava vrijeme i troškove, ali smanjuje rizik puštanja u rad na licu mjesta

Nešto veći početni trošak za filtraciju, senzore ili zaštitu od korozije često se nadoknađuje manjim troškovima održavanja tijekom radnog vijeka jedinice, osobito u teškim ili pokretnim okruženjima.

Najbolje prakse instalacije

Čak i dobro izgrađena mini hidraulička pogonska jedinica neće raditi ako je loše instalirana. Nekoliko praksi dosljedno sprječava rane probleme:

Orijentacija montaže

Točno slijedite orijentaciju koju je odredio proizvođač — mnogi mali spremnici oslanjaju se na gravitacijsko usisavanje, a postavljanje jedinice pod kutom može izgladniti ulaz pumpe i uzrokovati kavitaciju.

Usmjeravanje crijeva

Odvojci crijeva neka budu kratki i ravni koliko je to praktično i izbjegavajte male radijuse savijanja koji ograničavaju protok ili stvaraju točke naprezanja koje prerano otkazuju pod vibracijama.

Opskrba električnom energijom

Potvrdite napon, fazu i struju motora u usporedbi sa stvarnim napajanjem na mjestu ugradnje — premalo ožičenje je čest uzrok neugodnog kvara motora na novo instaliranim jedinicama.

Početno punjenje i ispuštanje tekućine

Polako punite i prođite kroz nekoliko punih hodova pokretača bez opterećenja prije nego što pustite jedinicu u rad, dopuštajući zarobljenom zraku da izađe iz sustava umjesto da kasnije uzrokuje spužvasti ili odgođeni odgovor aktivatora.

Sigurnosna razmatranja

Hidraulički sustavi pohranjuju energiju pod pritiskom, a mali otisak ne smanjuje taj rizik. Nekoliko sigurnosnih praksi odnosi se posebno na kompaktne pogonske jedinice:

• Uvijek potpuno smanjite tlak u sustavu prije odvajanja bilo koje armature, čak i na niskotlačnim mini jedinicama
• Držite ruke i alat podalje od točaka prikliještenja koje stvaraju cilindri i poluge koje pokreće jedinica
• Provjerite postavke sigurnosnog ventila nakon bilo kakve zamjene komponenti, budući da neispravno postavljen sigurnosni ventil može dopustiti da tlak premaši vrijednosti crijeva ili priključka
• Koristite samo kompatibilnu tekućinu — miješanje nekompatibilnih hidrauličnih tekućina može oštetiti brtve i uzrokovati neočekivana curenja
• Jasno označite točke isključivanja u nuždi na mobilnim jedinicama ili jedinicama montiranim na kolica gdje više operatera može komunicirati s opremom

Razmatranja okoliša i odlaganja tekućina

Mali volumeni spremnika čine izmjene tekućine na mini hidrauličnoj pogonskoj jedinici relativno niskim troškovima, ali sama tekućina i dalje zahtijeva pravilno rukovanje. Iskorišteno hidraulično ulje trebalo bi skupljati i zbrinjavati putem ovlaštene tvrtke za reciklažu, a ne odlagati s općim otpadom. Za aplikacije koje rade u blizini izvora vode, linija za preradu hrane ili ekološki osjetljivih područja, biorazgradive hidraulične tekućine na bazi estera često se navode umjesto standardnog mineralnog ulja, mijenjajući skromno povećanje troškova za smanjeni rizik za okoliš u slučaju curenja.

Trendovi koji oblikuju dizajn pogonske jedinice 2026

U sadašnjoj generaciji kompaktne hidrauličke opreme vidljivo je nekoliko promjena u dizajnu:

Manji otisci, veća gustoća

Integracija razdjelnika nastavlja smanjivati fizičku veličinu mini hidrauličke pogonske jedinice dok su vrijednosti protoka i tlaka stabilne, uglavnom potaknute zahtjevima mobilnih i robotskih aplikacija gdje je svaki centimetar prostora bitan.

Praćenje stanja kao standard

Senzori tlaka i temperature koji su nekoć bili izborni dodaci sve se više ugrađuju kao zadane značajke, omogućujući prediktivno planiranje održavanja umjesto reaktivnih popravaka.

Energetski učinkovito uparivanje motora

Pogoni s promjenjivom brzinom upareni s manjim motorima zamjenjuju postavke s fiksnom brzinom u mnogim novim dizajnima mini pogonskih jedinica, smanjujući potrošnju energije u mirovanju na jedinicama kojima je puna snaga potrebna samo povremeno.

Modularni, servisni dizajn

Novije mini jedinice sve više favoriziraju modularne uloške ventile i izmjenjiva kućišta filtera koja se mogu servisirati bez pražnjenja cijelog rezervoara, smanjujući zastoje povezane s rutinskim održavanjem.

Odabir prave mini hidraulične pogonske jedinice za vaš projekt

Umjesto da počnu od veličine motora, većina iskusnih kupaca ide unatrag od zahtjeva aktuatora:

• Izračunajte potrebnu silu na aktuatoru, zatim je pretvorite u potrebni tlak na temelju veličine provrta cilindra
• Odredite željenu brzinu ciklusa kako biste postavili minimalni protok
• Dodajte sigurnosnu granicu od otprilike 15–20% na tlak i protok kako biste uzeli u obzir gubitke u cjevovodu i buduće promjene opterećenja
• Potvrdite raspoloživi prostor za ugradnju i orijentaciju prije finaliziranja oblika spremnika i postavljanja motora
• Uskladite napajanje električnom energijom s mjestom — mnoge mobilne aplikacije zahtijevaju mini jedinice koje se napajaju istosmjernom strujom, a ne izmjeničnom
• Potvrdite da proizvođač može lokalno nabaviti rezervne komplete brtvi i filterske elemente kako bi se izbjeglo dugo vrijeme potrebno za buduće održavanje

Provođenje ovih koraka prije kontaktiranja dobavljača obično skraćuje ciklus ponude i izbjegava skupu promjenu veličine nakon instalacije.

Često postavljana pitanja

Koja je razlika između agregata i pogonske jedinice?

Ova se dva pojma općenito koriste naizmjenično u industriji hidraulike. "Power pack" je češći u europskoj terminologiji, dok se "power unit" koristi šire u Sjevernoj Americi — oba opisuju istu integriranu pumpu, motor, spremnik i sklop ventila.

Može li mini hidraulična pogonska jedinica raditi na baterije?

Da. Mnoge mini jedinice dizajnirane su oko 12 V ili 24 V DC motora posebno za mobilnu i baterijski napajanu opremu, kao što su vrata za podizanje vozila i prijenosni alati, gdje AC napajanje nije dostupno.

Koliko dugo traje tipična mini jedinica za napajanje?

Uz pravilno održavanje i filtraciju tekućine, većina jedinica u lakim do umjerenim primjenama radi pouzdano 5.000 do 10.000 sati prije velikog remonta komponente, iako stvarni životni vijek uvelike ovisi o radnom ciklusu i čistoći tekućine.

Koju hidrauličku tekućinu treba koristiti u maloj jedinici snage?

Izbor tekućine ovisi o radnoj temperaturi i primjeni. Mineralno hidrauličko ulje opće namjene (ISO VG 32 ili 46) pokriva većinu industrijskih uporaba u zatvorenim prostorima, dok se biorazgradive tekućine ili tekućine otporne na vatru biraju za ekološki osjetljive ili visokotemperaturne postavke.

Je li mini jedinica dovoljno snažna da zamijeni standardnu ​​jedinicu napajanja?

To u potpunosti ovisi o snazi ​​i zahtjevima protoka. Mini jedinica može odgovarati ili premašiti ocjenu tlaka standardne jedinice, ali njen niži protok i manji spremnik znače da je prikladnija za povremene zadatke umjesto kontinuiranog rada u teškim uvjetima.

Kako pravilno odrediti veličinu rezervoara?

Općenito pravilo je dimenzioniranje spremnika na otprilike dva do tri puta veće od nazivnog protoka pumpe u minuti, što daje tekućini dovoljno vremena da se ohladi i oslobodi uvučeni zrak prije recirkulacije.

Može li se mini agregat koristiti na otvorenom?

Da, pod uvjetom da jedinica ima odgovarajuću ocjenu zaštite od prodora i da odabrana tekućina odgovara očekivanom rasponu temperature okoline. Jedinice namijenjene za vanjsku upotrebu ili za pranje obično imaju zapečaćene konektore i kućišta otporna na koroziju.

Što uzrokuje pregrijavanje mini pogonske jedinice?

Pregrijavanje je najčešće uzrokovano premalim spremnikom u odnosu na radni ciklus, djelomično začepljenim filtrom koji neprestano tjera tekućinu kroz sigurnosni ventil ili radom u okruženju koje je toplije nego što je jedinica bila predviđena.

Zahtijeva li mini hidraulične pogonske jedinice posebnu obuku za rad?

Osnovni rad je jednostavan, ali osoblje treba biti obučeno o sigurnim postupcima smanjenja tlaka, rukovanju tekućinom i koracima zaključavanja prije izvođenja bilo kakvog održavanja, u skladu s vlastitim priručnikom za uporabu opreme.

Koliko često treba mijenjati hidrauličku tekućinu?

Intervali zamjene razlikuju se ovisno o vrsti tekućine i radnim uvjetima, ali mnogi programi održavanja planiraju potpunu promjenu tekućine svakih 1.000 do 2.000 radnih sati, dopunjenu povremenim uzorkovanjem kako bi se uočila rana kontaminacija.
