Što je CDU jedinica? Vrste, uporaba i vodič za istosmjernu hidrauliku

Što je CDU jedinica?

A CDU jedinica (kompaktna pogonska jedinica) je samostalni hidraulički pogonski paket koji integrira pumpu, motor, spremnik, ventile i upravljačke elemente u jednom kućištu. Isporučuje hidrauličku tekućinu pod tlakom na zahtjev aktuatorima, cilindrima ili motorima u industrijskoj, mobilnoj i pomorskoj opremi. Karakteristika koja definira je kompaktnost: sve hidrauličke komponente su unaprijed sastavljene, unaprijed spojene cijevima i spremne za ugradnju bez instalaterskih radova na licu mjesta izvan priključnih priključaka.

CDU jedinice su usko povezane s tim pojmom i često se koriste naizmjenično s njim DC hidraulični agregat , posebno kada pogonski motor radi na istosmjernu struju (12 V, 24 V ili 48 V DC). To ih čini zadanim izborom za platforme na baterije: pomoćna vozila, radne platforme u zraku, stražnje dizalice, kiper kamione, poljoprivredne strojeve i industrijske stanice izvan mreže gdje mrežno napajanje izmjeničnom strujom nije dostupno.

Jednostavno rečeno: ako vam je potrebna hidraulička snaga bez pokretanja zasebne kombinacije motora i pumpe i bez usmjeravanja vanjskih hidrauličkih vodova preko okvira stroja, CDU jedinica je rješenje. Tipična jedinica isporučuje između 0,5 L/min i 20 L/min pri pritiscima u rasponu od 100 bara do 350 bara , ovisno o klasi primjene.

Osnovne komponente unutar CDU jedinice

Razumijevanje onoga što CDU jedinica sadrži pomaže objasniti zašto radi tako pouzdano u tako različitim okruženjima. Svaka jedinica - bilo da se prodaje kao kompaktna pogonska jedinica ili DC hidraulična jedinica - dijeli istu temeljnu arhitekturu.

Električni motor

Istosmjerne verzije koriste motore s trajnim magnetom ili motore bez četkica s nazivnim naponom od 12 V, 24 V ili 48 V. Izmjenične verzije koriste jednofazne ili trofazne indukcijske motore. Snaga motora je u rasponu od 0,3 kW (mali rep) do 7,5 kW (teški industrijski cilindar). Učinkovitost motora izravno određuje potrošnju baterije u mobilnim aplikacijama — dizajni bez četkica postižu do 92% učinkovitosti naspram 78–82% za motore s četkom.

Hidraulička pumpa

Zupčaste pumpe dominiraju CDU konfiguracijama zbog svoje isplativosti i tolerancije na ulja promjenjive viskoznosti. Klipne pumpe pojavljuju se u visokotlačnim jedinicama koje prelaze 250 bara. Zapremina se obično kreće od 0,4 cc/okr do 4,5 cc/ok. Neki dizajni istosmjernih hidrauličkih pogonskih jedinica koriste bi-rotacijske zupčaste pumpe tako da jedan preokret motora produžuje i uvlači cilindar bez prekidačkih ventila.

Rezervoar

Čelični ili aluminijski spremnici veličine od 0,5 litara do 20 litara drže radnu tekućinu. Pregrade sprječavaju prozračivanje; poklopci za odzračivanje s filtrima za sušenje sprječavaju prodor vlage. Manji rezervoari rade jer CDU jedinice rade s prekidima — ne rade kontinuirano kao središnje hidrauličke stanice.

Blok razvodnika i ventili

Usmjereni regulacijski ventili, ventili za rasterećenje tlaka, nepovratni ventili i patrone s elektromagnetskim pogonom, svi su priključeni na razdjelnik od strojno obrađenog aluminija ili nodularnog željeza. Ovo eliminira spojeve crijeva između komponenti, smanjujući točke curenja gotovo na nulu unutar jedinice.

Upravljačka elektronika

Napredne CDU jedinice uključuju sučelja CAN-sabirnice, proporcionalne pokretače ventila, prekostrujnu zaštitu s senzorom struje i toplinska isključivanja. Početni dizajni istosmjernih hidrauličkih pogonskih jedinica koriste jednostavne kontrole temeljene na relejima. Oba pristupa mogu se ožičiti u postojeći električni sustav vozila u roku od nekoliko sati.

Filtriranje

Filtri povratnog voda s ocjenom od 10 mikrona (apsolutno) održavaju tekućinu dovoljno čistom za ventile solenoidnog uloška. Usisna cjedila dodaju grubi prvi stupanj. U mobilnim primjenama gdje vibracije izbacuju čestice iz crijeva i priključaka, dobra filtracija produljuje radni vijek crpke s ispod 2000 sati na više 8.000 radnih sati .

Vrste CDU jedinica: kako su klasificirane

CDU jedinice nisu pojedinačni proizvod — one obuhvaćaju široku klasifikacijsku matricu temeljenu na naponu napajanja, vrsti pumpe, orijentaciji ugradnje i konfiguraciji ventila. Donja tablica sažima glavne kategorije s kojima se kupci susreću.

Klasifikacija CDU jedinica prema ključnim tehničkim parametrima
Klasifikacijska os	Uobičajene varijante	Tipični raspon tlaka	Primarna primjena
Napon napajanja	12 V DC / 24 V DC / 48 V DC / 110–240 V AC	Do 250 bara	Mobilna vozila, stanice izvan mreže
Tip pumpe	Zupčanik / klip / lopatica	50–350 bara	Općenito / Visoki tlak / Srednji tlak
Konfiguracija ventila	Jednodjelni / Dvostruki / Proporcionalni	Varira	Kiperi / Stege / Servo upravljanje
Vrsta motora	Četka DC / bez četkica DC / AC indukcija	N/A (klasifikacija motora)	Sustavi s baterijskim/mrežnim napajanjem
Orijentacija montaže	Vertikalno / Vodoravno / Potopljeno	Isto kao gore	Prostorno ograničene instalacije

The DC hidraulični agregat segment unutar ove matrice najbrže je rastuća kategorija, potaknut elektrifikacijom gospodarskih vozila. Tržišni podaci pokazuju da je potražnja za 24 V i 48 V DC hidrauličnim agregatima porasla na otprilike 9,4% CAGR između 2018. i 2024 , pri čemu sektori stražnje dizalice i radne platforme na visini čine više od 40% volumena jedinice.

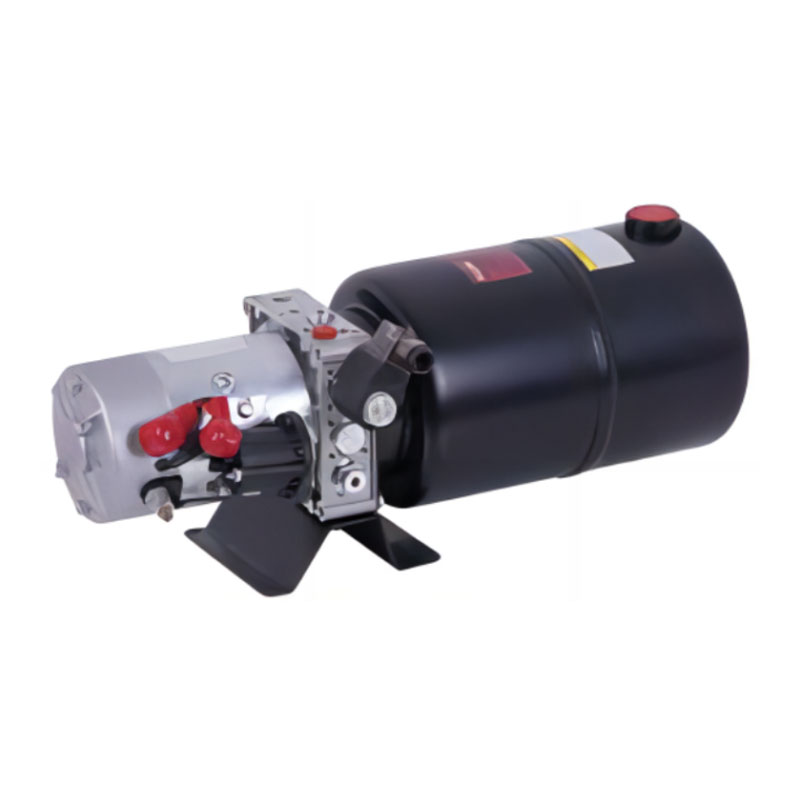

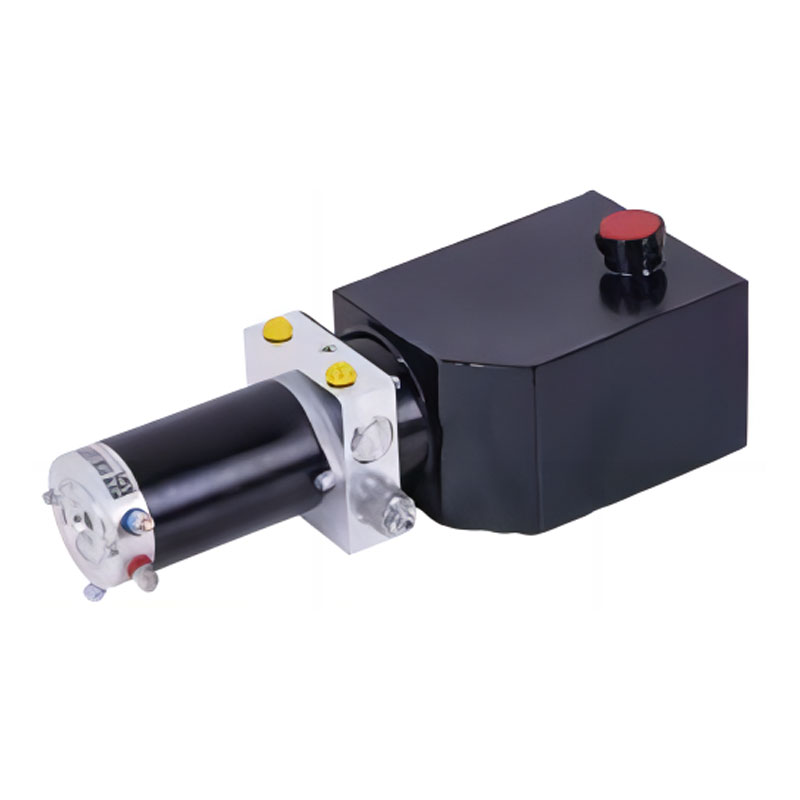

DC hidraulična pogonska jedinica: CDU spreman za mobilne uređaje

Kada inženjeri specificiraju a DC hidraulični agregat , odabiru CDU jedinicu optimiziranu za istosmjernu bateriju. Nekoliko razlika u dizajnu razlikuje DC jedinice od njihovih AC parnjaka:

DC hidraulična pogonska jedinica

Crpi struju iz baterija od 12 V / 24 V / 48 V
Motor je ocijenjen za povremeni rad (ciklus S2/S3), a ne za kontinuirani rad
Toplinska zaštita kritična — temperatura namota motora nadzire se preko NTC senzora
Solenoidni ventili spojeni izravno na relejnu ploču vozila ili ECU
Nije potreban pretvarač frekvencije
Učinkovitost hladnog pokretanja do -30°C s uljem niske viskoznosti
Kompaktan: tipična jedinica od 24 V / 2,2 kW teži 12–18 kg

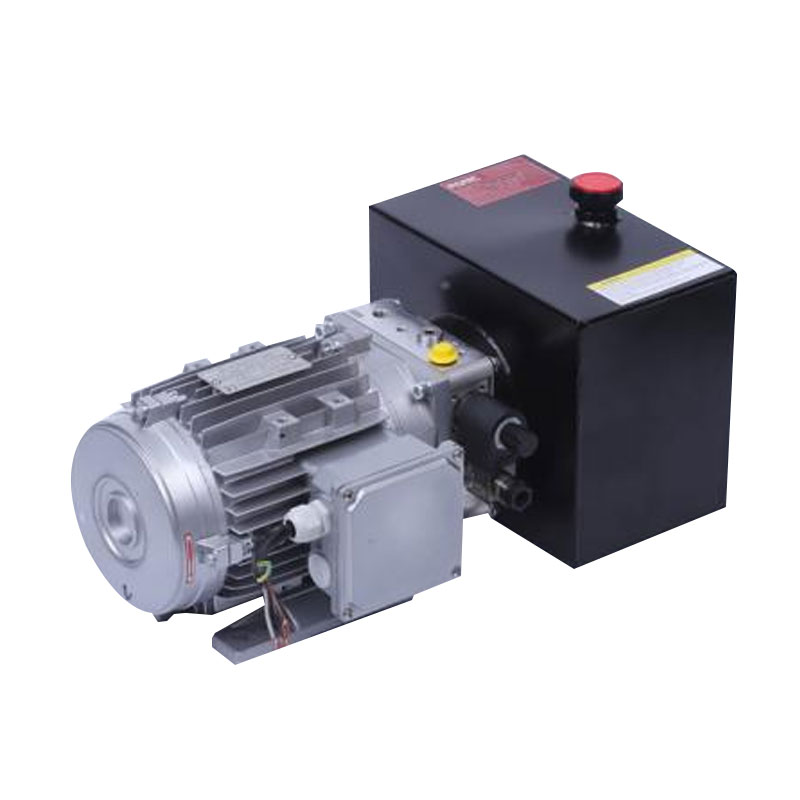

AC hidraulička pogonska jedinica

Zahtijeva 110–480 V jednofazno ili trofazno napajanje
Standard za kontinuiranu radnu snagu (S1) za tvorničke instalacije
Upravljanje toplinom preko rashladnih rebara okvira motora i ventilatora
Pogon varijabilne frekvencije (VFD) opcijski za uštedu energije
Veći kontinuirani protok: do 60 L/min uobičajeno
Teže: usporediva pogonska jedinica teži 35–80 kg
Bolje za stacionarne industrijske preše i sustave stezanja

Praktična implikacija: a 24 V DC hidraulički agregat na kamionu za prikupljanje smeća podiže kantu za otprilike 4 sekunde, izvlači približno 180–220 A vršne vrijednosti, a zatim miruje 30–45 sekundi dok se kamion kreće do sljedeće stanice. Ovaj radni ciklus je upravo ono za što su dizajnirani namoti istosmjernog motora. Kontinuirani rad takve jedinice uzrokovao bi toplinski kvar u roku od nekoliko minuta — dimenzioniranje motora za stvarni radni ciklus ključni je inženjerski korak koji većina kupaca zanemaruje.

Gdje se koriste CDU jedinice: aplikacije u stvarnom svijetu

CDU jedinice pojavljuju se u iznenađujuće širokom rasponu industrija. Kombinacija samostalnog dizajna, kompaktnog otiska i — za DC varijante — kompatibilnosti s baterijom čini ih prilagodljivima za gotovo svaku mobilnu ili prostorno ograničenu hidrauličku primjenu.

Stražna dizala i platforme za kamione

Ovo je najveće pojedinačno tržište za istosmjerne hidraulične jedinice na globalnoj razini. Dostavna vozila opremljena stražnjim dizalicama koriste CDU jedinice od 12 V ili 24 V za podizanje i spuštanje tereta do 2500 kg. Ovdje su jedinice obično ocijenjene za Radni pritisak 100 bara s radnim ciklusom od 60 sekundi i intervalom odmora od 15 minuta. Vodeći europski operateri flota izvješćuju o prekoračenju srednjeg vremena između kvarova (MTBF). 15 000 ciklusa na jedinicama kvalitete.

Radne platforme na visini (AWP) i dizalice sa škarama

Dizalice sa škarama na baterije i dizalice sa granom oslanjaju se gotovo isključivo na DC hidraulične jedinice za svoje funkcije podizanja/spuštanja i pogona. Tipična električna dizalica sa škarama koristi a 24 V / 3 kW DC hidraulični agregat s razdjelnikom s dva dijela: jedan krug za podizanje platforme (do 200 bara), drugi za stabilizaciju potpora. Visina platforme može doseći 12 m s jednim punjenjem baterije pomoću optimiziranog regenerativnog spuštanja.

Oprema za poljoprivredu i šumarstvo

Priključci za traktore — cjepači drva, bušilice za rupe, rukovatelji balama — sve više koriste samostalne CDU jedinice umjesto da se priključe na hidrauliku pogonjenu priključnim vratilom traktora. Ovo pojednostavljuje spajanje priključaka i omogućuje neovisno djelovanje opreme. Brzine protoka od 5–12 L/min pri 200 bara su standardne u ovom segmentu.

Pomorska i offshore oprema

Poklopci grotla, kormilarski uređaji, peraje stabilizatora i sustavi sidrenih vitla na manjim plovilima koriste CDU jedinice od nehrđajućeg tijela ili presvučene epoksi smolom namijenjene morskim okruženjima. Otpornost na raspršivanje soli, eloksiranje aluminija i IP67 brtvljenje konektora standardni su zahtjevi. Tipična brodska CDU jedinica koja radi na 24 V DC osigurava 8–10 L/min pri 140 bara za aktiviranje otvora na palubi.

Alati za industrijsko stezanje i prešanje

Stezanje učvršćenja na CNC obradnim centrima koristi CDU jedinice s malim protokom i visokim pritiskom — često 1–3 L/min pri 300–350 bara — za držanje obratka tijekom rezanja. Samostalni dizajn drži hidrauličko ulje podalje od CNC upravljačke elektronike i pojednostavljuje zamjenu učvršćenja. CDU jedinice koje se napajaju izmjeničnom strujom dominiraju ovim segmentom jer učvršćenja ostaju na alatnim strojevima koji se napajaju iz mreže.

Oprema za hitne slučajeve i spašavanje

Alati za izvlačenje iz vozila (rasipači, rezači, ramovi) koje koriste vatrogasne i spasilačke službe napajaju se prijenosnim CDU jedinicama koje rade iz napona od 12 V ili 24 V u vozilu. Ove jedinice moraju se pouzdano pokrenuti hladno na -20°C i postići puni radni tlak unutar 5 sekundi od aktivacije. Tipične specifikacije: 700 bara radni pritisak, 0,5 L/min — visoki tlak pri vrlo niskom protoku za pogon malih cilindara u alatima za spašavanje.

Kako odabrati pravu CDU jedinicu za svoju primjenu

Odabir CDU jedinice - ili točnije, dimenzioniranje DC hidrauličke jedinice za napajanje - uključuje slijed inženjerskih odluka. Pogrešno postavljanje bilo kojeg od njih dovodi do preranog kvara, neadekvatne brzine ili prekomjernog pražnjenja baterije.

Definirajte zahtjev za opterećenje i pritisak. Izračunajte potrebnu silu na aktuatoru (površina provrta cilindra × željeni tlak). Dodajte 20% marže za gubitke tlaka u crijevima i priključcima. To daje minimalnu zadanu vrijednost radnog tlaka.
Odredite potrebni protok. Protok = volumen aktuatora ÷ željeno vrijeme ciklusa. Cilindar promjera 50 mm s hodom od 200 mm treba 0,393 litre po ciklusu. Vrijeme produženja od 4 sekunde zahtijeva približno 5,9 L/min .
Izračunajte snagu motora. Snaga (kW) = (pritisak bar × protok L/min) ÷ 600 ÷ učinkovitost pumpe. Pri 150 bara i 6 L/min s 85% učinkovitosti pumpe: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Odaberite sljedeću standardnu veličinu motora (obično 2,2 kW).
Odgovara naponu napajanja. Za istosmjerne sustave izračunajte vršnu struju: 2200 W ÷ 24 V ÷ 0,85 učinkovitost motora ≈ 108 Vrhunac . Provjerite veličinu kabela, nazivne vrijednosti osigurača i kapacitet baterije u odnosu na ovu brojku.
Navedite radni ciklus. Usporedite svoj stvarni omjer vremena uključivanja i vremena isključenja s nazivnom radnom klasom motora (S2 = pojedinačni rad u određenom razdoblju; S3 = povremeni periodički rad). Neusklađeni radni ciklus vodeći je uzrok preranog sagorijevanja motora u istosmjernim hidrauličkim jedinicama.
Provjerite raspon temperature okoline i tekućine. Mobilnoj opremi u hladnim klimatskim uvjetima potrebna je viskoznost ulja u rasponu VG22 ili VG32 kako bi se izbjegla kavitacija pri pokretanju. Vruće klime mogu zahtijevati VG68 za održavanje čvrstoće filma na 70–80°C radnoj temperaturi.
Procijenite konfiguraciju ventila. Krugovi s jednostrukim djelovanjem (gravitacijski povrat) trebaju jedan solenoidni ventil. Krugovi s dvostrukim djelovanjem (napajani u oba smjera) trebaju 4/3-putni ili dva 2/2-smjerna ventila. Proporcionalni ventili omogućuju kontrolu brzine, ali povećavaju troškove regulatora.

Održavanje CDU jedinice: Što servisni interval zapravo pokriva

CDU jedinice zahtijevaju malo održavanja u usporedbi sa središnjim hidrauličkim stanicama, ali "nisko održavanje" nije "bez održavanja". Sustavni raspored servisiranja sprječava dva najčešća načina kvara: kontaminaciju tekućinom i pregrijavanje namota motora.

Svakih 250 sati ili 6 mjeseci

Provjerite razinu ulja u spremniku — dopunite odgovarajućim stupnjem
Provjerite sve vanjske spojeve crijeva na curenje
Provjerite postavku sigurnosnog ventila pomoću kalibriranog mjerača
Provjerite stanje poklopca za odzračivanje i očistite ga ili zamijenite

Svakih 1000 sati ili godišnje

Potpuno zamijenite hidrauličku tekućinu — ispustite, isperite, ponovno napunite
Zamijenite filterski element povratne linije (10 mikrona apsolutno)
Predajte uzorak ulja na analizu broja čestica (ISO 4406)
Provjerite istrošenost četkica motora na DC jedinicama s četkicama
Ispitajte vrijeme odziva elektromagnetskog ventila u odnosu na osnovnu vrijednost

Svakih 3000–5000 sati

Provjerite unutarnje trošenje pumpe — izmjerite protok pri nazivnom tlaku
Zamijenite četkice motora na DC jedinicama tipa četkica (obično nominalno 3000–5000 h)
Provjerite zračnost ležajeva motora i podmazane ležajeve
Provjerite stanje O-prstena razvodnika na svim priključnim čepovima

Rezultat analize kontaminirane tekućine — klasa ISO 4406 lošija od 18/16/13 — ukazuje na aktivni izvor kontaminacije (neispravna brtva, oštećeno crijevo ili neadekvatna filtracija ventilacije) koji se mora pronaći i popraviti prije sljedećeg servisnog intervala. Ignoriranje lošeg izvješća o broju čestica najbrži je put do kvara zupčaste pumpe unutar CDU jedinice.

Uobičajeni problemi s jedinicom CDU i njihovi uzroci

Većina kvarova na terenu u CDU jedinicama i DC hidrauličkim jedinicama dolazi do kratkog popisa temeljnih uzroka. Poznavanje ovih obrazaca omogućuje timovima za održavanje da dijagnosticiraju probleme u minutama umjesto satima.

Dijagnostički vodič od simptoma do uzroka za rješavanje problema na terenu CDU jedinice
Simptom	Najvjerojatniji temeljni uzrok	Dijagnostički korak	popraviti
Motor radi ali nema pritiska	Sigurnosni ventil zapeo je otvoren / pumpa istrošena	Blokirajte izlazni otvor — raste li tlak? Ako da: sigurnosni ventil. Ako ne: pumpa.	Zamijenite uložak sigurnosnog ventila ili pumpu
Mala brzina pokretača	Trošenje pumpe smanjuje volumetrijsku učinkovitost	Izmjerite stvarni protok pri nazivnom tlaku u odnosu na natpisnu pločicu	Zamijenite pumpu ako je protok <80% nazivnog
Pregrijavanje motora za <5 minuta	Radni ciklus prekoračen / nizak napon napajanja	Zabilježite struju motora i napon na terminalu tijekom rada	Smanjite učestalost ciklusa; provjerite pad napona baterije i kabela
Bučan rad (cviljenje ili kavitacija)	Gutanje zraka / ograničenje usisavanja / hladno gusto ulje	Provjerite razinu ulja, provjerite je li usisno crijevo savijeno, izmjerite ulazni vakuum	Zagrijte ulje prije rada; jasno ograničenje usisavanja
Solenoidni ventil se ne mijenja	Kontaminacija se zadržala u kalemu / spaljenoj zavojnici	Primijenite napon izravno na zavojnicu; izmjerite otpor (treba biti 6-40 ohma)	Zamijenite zavojnicu ili očistite/zamijenite sklop kalema

Ključne specifikacije koje treba potvrditi prije kupnje CDU jedinice

Dobavljači objavljuju niz brojki u tehničkim tablicama CDU jedinica, a nisu sve jednako važne. Sljedeće specifikacije odvajaju jedinice visoke kvalitete od onih nedovoljno specificiranih — provjerite svaku prije nego što naručite, osobito kada nabavljate DC hidrauličku jedinicu za kritičnu mobilnu primjenu.

Klasa opterećenja motora (IEC 60034-1): S2 (kratkotrajno), S3 (povremeno) ili S1 (kontinuirano). Većina mobilnih CDU jedinica ima ocjenu S2/10 min ili S3/25%. Provjerite odgovara li to vašem stvarnom obrascu korištenja.
Nazivni tlak u odnosu na maksimalni tlak: Nazivni tlak je kontinuirani radni tlak; maksimalni (vršni) tlak je kratkotrajna tolerancija (obično 10-15% više). Nemojte odabrati jedinicu u kojoj je vaš radni tlak jednak objavljenom maksimumu.
Protok pri nazivnom tlaku: Neke podatkovne tablice navode protok bez opterećenja (pri nultom tlaku). Zahtjevajte brzinu protoka pri vašem radnom tlaku — ona će biti 10–20% niža zbog volumetrijskih gubitaka.
Raspon radne temperature: Provjerite i minimalnu početnu temperaturu i maksimalnu trajnu temperaturu tekućine. Jedinica ocijenjena za -20°C do 60°C prikladna je za većinu mobilnih aplikacija u umjerenim i hladnim klimama.
Kapacitet rezervoara u odnosu na volumen kruga: Osnovno pravilo je da spremnik sadrži najmanje 3x aktivni volumen tekućine sustava kako bi se omogućilo odgovarajuće hlađenje i odzračivanje između ciklusa.
Zaštita od prodora (IP ocjena): IP54 je minimum za vanjsku mobilnu upotrebu. Za pomorske aplikacije potreban je IP67 ili viši. Provjerite odnosi li se IP ocjena na cijeli sklop, a ne samo na motor.
Razina buke: CDU jedinice zupčaste pumpe obično proizvode 68–74 dB(A) na 1 metar. Klipne pumpe mogu biti tiše (60–65 dB(A)) pri usporedivim razinama snage. Za instalacije u kabini operatera, ova brojka je važna.

Smjer budućnosti CDU jedinica i DC hidrauličkih jedinica

Tržište CDU jedinica prolazi kroz značajne promjene jer elektrifikacija, povezivost i energetske učinkovitosti nalažu preoblikovanje dizajna strojeva u različitim industrijama.

Usvajanje arhitekture 48 V: Mnoge platforme komercijalnih vozila prelaze s električnih sustava od 24 V na 48 V. Za istosmjerne hidraulične pogonske jedinice, ovo prepolovljuje vršnu struju za istu izlaznu snagu — jedinica od 3 kW na 48 V privlači 62 A vršno u odnosu na 125 A na 24 V. To dramatično pojednostavljuje ožičenje, smanjuje težinu kabela i smanjuje rasipanje topline konektora. Očekujte da će hidraulične jedinice od 48 V DC zamijeniti jedinice od 24 V u primjenama srednjeg opterećenja u roku od 5-7 godina.

Integracija istosmjernog motora bez četkica: Motori s trajnim magnetom bez četkica eliminiraju komponentu koja je najsklonija habanju u istosmjernoj hidrauličkoj jedinici. Jedinice s motorima bez četkica postižu servisne intervale od 10 000 sati bez održavanja specifičnog za motor. Dodatni trošak kontrolera (krug elektroničke komutacije) nadoknađuje se smanjenim zastojem unutar 18-24 mjeseca za vozne parkove s visokom upotrebom.

CAN bus i IoT povezivost: Smart CDU jedinice sada se isporučuju s ugrađenim senzorima koji izvješćuju o temperaturi ulja, radnim ciklusima, vršnim tlakovima i potrošnji struje motora telematskim sustavima voznog parka putem CAN-J1939 ili Bluetooth 5.0. To omogućuje prediktivno planiranje održavanja na temelju podataka o stvarnom trošenju, a ne kalendarskih intervala. Rani korisnici u sektoru zračnih radnih platformi izvješćuju a 23% smanjenje neplaniranih zastoja nakon postavljanja pametnih CDU jedinica.

Konvergencija elektrohidrauličkog aktuatora (EHA): Granica između CDU jedinice i kompletnog aktuatora se zamagljuje. Elektrohidraulički aktuatori integriraju pumpu, ventile i cilindar u jednu zapečaćenu jedinicu bez ikakvih vanjskih hidrauličkih vodova. Oni su već standard u površinama za kontrolu leta zrakoplova i ulaze u industrijsku automatizaciju. CDU jedinica kao zasebna kutija koegzistirati će s EHA dizajnom, ali će ostati dominantna gdje god aktuator i izvor napajanja moraju biti fizički odvojeni više od 1-2 metra.
