Hidraulički agregat sastoji se od šest funkcionalnih skupina koje rade zajedno: a rezervoar koji pohranjuje i kondicionira tekućinu, a pumpa koji mehaničku energiju pretvara u protok, an električni motor koji pokreće pumpu, a sklop ventila koji usmjerava i regulira pritisak, a filtracijski krug koji štiti unutarnje površine od kontaminacije i prateći hardver kao što su hladnjaci, akumulatori, razdjelnici, brtve i instrumentacija. Svaka od ovih komponenti hidrauličke pogonske jedinice ima izravan učinak na stabilnost tlaka u sustavu, životni vijek tekućine i koliko dugo jedinica radi prije nego što treba servis.
Veličina i stupanj svakog dijela ovise o radnom ciklusu, temperaturi okoline i tlaku koji zahtijevaju nizvodni aktuatori. Jedinica napravljena za prešu za žigosanje koja se aktivira svakih nekoliko sekundi zahtijeva drugačiji odziv ventila i kapacitet hlađenja od jedinice koja satima drži statičku stezaljku. Usklađivanje komponenti sa stvarnim radnim ciklusom, umjesto standardne konfiguracije iz kataloga, obično je razlika između pogonske jedinice koja traje desetljeće i one kojoj je potrebna obnova u dvije godine.
Također pomaže razmišljati o hidrauličnoj pogonskoj jedinici kao o zatvorenoj petlji, a ne o skupu zasebnih dijelova. Kvaliteta tekućine određena spremnikom i krugom filtriranja utječe na trošenje pumpe, trošenje pumpe utječe na unutarnje curenje i stvaranje topline, toplina utječe na viskoznost, a viskoznost utječe na to koliko precizno ventili mogu kontrolirati protok. Slaba karika u bilo kojoj pojedinačnoj skupini komponenti na kraju se pokaže kao simptom negdje drugdje u krugu, zbog čega rješavanje problema s jedinicom napajanja gotovo uvijek mora započeti stanjem tekućine prije nego što se pogleda bilo koji pojedinačni dio.
Odjeljci u nastavku prolaze kroz svaku glavnu skupinu komponenti, promjene između konfiguracija, standarde i podatkovne točke na koje se inženjeri obično pozivaju kada specificiraju dijelove te uzorke kvarova koji se najčešće pojavljuju na terenu.
Dizajn rezervoara i kapacitet tekućine
Rezervoar čini više od zadržavanja nafte. On taloži uvučeni zrak, raspršuje toplinu kroz svoju površinu i dopušta zagađivačima da ispadnu prije nego što se tekućina povuče natrag u ulaz pumpe. Spremnik koji je premalen za brzinu protoka pumpe će ponovno cirkulirati vruću, prozračnu tekućinu, što ubrzava oksidaciju i skraćuje vijek trajanja brtve na svakoj drugoj komponenti u krugu.
Omjeri dimenzioniranja koji se koriste u praksi
Široko korišteno početno pravilo određuje veličinu rezervoara tri do pet puta veći od nazivnog protoka pumpe u galonima po minuti , izraženo u galonima. Jedinica izgrađena oko pumpe od 20 GPM obično bi koristila spremnik od 60 do 100 galona, s donjim krajem rezerviranim za jedinice koje već uključuju pomoćno hlađenje.
| Vrsta dužnosti | Preporučeni omjer spremnika i protoka | Tipična konfiguracija pregrade |
| Kontinuirani rad, veliko toplinsko opterećenje | 4:1 do 5:1 | Odbojna ploča pune visine s povratnim difuzorom |
| Povremeni rad, standardni rad tiska | 3:1 do 4:1 | Djelomična pregrada koja odvaja usis i povrat |
| Mobilne ili prostorno ograničene jedinice | 2:1 do 3:1 | Samo unutarnji difuzor, bez pune pregrade |
Opći omjeri veličine rezervoara navedeni u praksi industrijskog hidrauličkog projektiranja.
Spremnici također imaju otvore za punjenje i pražnjenje, odušak sa sredstvom za sušenje ili elementom čestica, magnetski čep za pražnjenje za hvatanje čestica od trošenja željeza i kontrolno staklo ili mjerač razine u obliku plovka. Preskakanje magnetskog utikača uobičajen je prečac na jeftinijim hidrauličnim pogonskim jedinicama i jedan je od najjeftinijih dodataka u odnosu na zaštitu od trošenja koju pruža.
Postavljanje pregrade i dizajn povratnog voda
Unutarnja pregradna ploča često se zanemaruje, ali njezin položaj određuje koliko vremena tekućina ima prije nego što se uvuče natrag u pumpu. Pregrada postavljena preblizu usisnom otvoru skraćuje efektivnu udaljenost taloženja i omogućuje prozračenoj tekućini da cirkulira brže nego što može degasirati. Povratni vodovi obično su odrezani pod kutom od 45 stupnjeva i postavljeni ispod površine tekućine kako bi se smanjilo prskanje i stvaranje pjene, a difuzor koji se postavlja na povratni vod širi protok preko šireg područja umjesto da usmjerava struju velike brzine ravno na stijenku spremnika.
Materijali spremnika i površinska obrada
Ugljični čelik ostaje standardni materijal rezervoara zbog troškova, obično završne obrade s unutarnjim premazom otpornim na određenu vrstu tekućine koja se koristi, budući da mineralno ulje, voda-glikol i biorazgradive tekućine međusobno djeluju drugačije s neobrađenim čelikom. Spremnici od nehrđajućeg čelika pojavljuju se na jedinicama u prehrambenim, ispiranim ili korozivnim okruženjima gdje bi nedostatak premaza predstavljao rizik od kontaminacije. Aluminijski spremnici pojavljuju se na mobilnim i težinski osjetljivim konstrukcijama, mijenjajući određenu otpornost na udubljenja za značajno smanjenje težine.
Vrste hidrauličkih tekućina i odabir viskoznosti
Tekućina je sama po sebi radna komponenta, a ne samo medij, a odabir pogrešne razine potkopava svaki drugi dio u strujnom krugu bez obzira na to koliko su dobro navedeni dijelovi.
Uobičajene kategorije tekućina
- Ulja protiv trošenja na bazi minerala — zadani izbor za veliku većinu industrijskih hidrauličkih pogonskih jedinica, nudeći dobru ravnotežu cijene, sposobnosti podmazivanja i učinka aditiva.
- Tekućine otporne na vatru (vodeno-glikolni ili fosfatni ester) — koristi se u blizini vrućeg metala, operacija zavarivanja ili ljevaonica gdje kvar hidrauličkog voda u blizini izvora paljenja stvara stvarni rizik.
- Biorazgradive tekućine — navedeno za mobilnu opremu koja radi u blizini vodenih putova ili na ekološki osjetljivim mjestima, obično po cijeni većoj od mineralnog ulja.
- Tekućine za hranu — koristi se tamo gdje je moguć slučajni kontakt s prehrambenim proizvodom, formulirano bez paketa aditiva koji se nalaze u standardnim industrijskim uljima.
Stupanj viskoznosti i radna temperatura
Viskoznost je općenito navedena prema ISO stupnju, pri čemu ISO 32 i ISO 46 pokrivaju većinu industrijskih primjena u umjerenoj klimi, a ISO 68 rezerviran za jedinice koje rade na stalno visokim temperaturama okoline. Pokretanje tekućine koja je prerijetka za radnu temperaturu povećava unutarnje curenje kroz pumpu i ventile, smanjujući volumetrijsku učinkovitost, dok tekućina koja je pregusta povećava ograničenje ulaza pumpe i može pumpu izgubiti pri pokretanju u hladnim uvjetima. Indeks viskoznosti iznad 100 pokazuje da je tekućina otporna na razrjeđivanje s porastom temperature, što je važnije za jedinice koje imaju velike sezonske promjene temperature nego za klimatizirane unutarnje instalacije.
Vrste pumpi koje se koriste u hidrauličkim pogonskim jedinicama
Crpka postavlja brzinu protoka i, u kombinaciji s postavkom sigurnosnog ventila, maksimalni radni tlak cijele jedinice. Tri arhitekture pumpi pokrivaju veliku većinu konstrukcija industrijskih hidrauličkih jedinica.
- Zupčaste pumpe — fiksnog pomaka, jednostavne konstrukcije, tolerantan na umjerenu kontaminaciju, tipično ocijenjen na 3000 psi i dobro prilagođen za troškovno osjetljive aplikacije s potrebama stalnog protoka.
- Krilne pumpe — tiši rad od zupčastih pumpi, dobra učinkovitost u srednjem rasponu tlaka do otprilike 3.500 psi i čest izbor tamo gdje su razine buke važne, kao što je u blizini operaterskih stanica.
- Klipne pumpe — dostupno u fiksnom ili promjenjivom pomaku, s mogućnošću 5000 psi ili više, i standardni izbor kada je jedinici potrebna kontrola protoka s kompenzacijom tlaka ili opterećenjem za uštedu energije pod promjenjivim opterećenjem.
Fiksni u odnosu na promjenjivi pomak
Crpka s fiksnim protokom daje konstantan protok pri određenoj brzini osovine bez obzira na opterećenje, s viškom protoka koji se zaobilazi preko sigurnosnog ventila kao toplina. Crpka promjenjivog volumena s kompenzacijom tlaka smanjuje vlastiti učinak nakon što sustav dosegne zadani tlak, što značajno smanjuje proizvodnju topline i električne energije na jedinicama s dugim periodima zadržavanja. Veći početni trošak varijabilne pumpe često se nadoknadi unutar nekoliko godina kroz niže troškove hlađenja i energije na jedinicama koje većinu svog ciklusa provode držeći tlak umjesto da pokreću protok.
Montaža pumpe i pogonska spojka
Većina industrijskih crpki montira se izravno na motor preko zvonastog kućišta i fleksibilne spojke, a ne remenskog pogona, što održava dosljedno poravnanje osovine i izbjegava troškove održavanja zbog zatezanja remena. Odabir materijala za spojku važniji je nego što se čini — spojka koja je previše kruta prenosi vibracije motora izravno na osovinu pumpe i ubrzava trošenje ležaja, dok spojka koja je premekana može se naviti pod naglim promjenama opterećenja. Tolerancija poravnanja između motora i vratila pumpe obično se održava unutar nekoliko tisućinki inča, jer se neusklađenost izvan tog raspona pokazuje kao prerano curenje brtve vratila mnogo prije nego što utječe na performanse.
Indikatori volumenske učinkovitosti i trošenja
Nova klipna pumpa obično radi s 92 do 97 posto volumetrijske učinkovitosti, što znači da se samo mali postotak teorijske izlazne snage gubi zbog unutarnjeg klizanja. Kako se crpka troši, to klizanje se povećava, a tlak ostaje manje stabilan pod opterećenjem iako se crpka još uvijek može pokrenuti i raditi normalno. Praćenje izlaznog protoka ili pada tlaka pod fiksnim opterećenjem tijekom vremena daje puno ranije upozorenje na istrošenost crpke nego čekanje na potpuni kvar.
Specifikacije i odabir elektromotora
Motor mora odgovarati zahtjevima konjskih snaga crpke pri predviđenom radnom tlaku, a ne samo njegovom nazivnom protoku. Konjska snaga za hidraulički krug izračunava se iz protoka i tlaka zajedno, tako da crpka koja izgleda skromno samo na protok može zahtijevati veliki motor ako se očekuje da će stalno održavati visoki tlak.
| Okvir motora | Uobičajeni raspon konjskih snaga | Tipična primjena |
| NEMA 56C / 143TC-145TC | 1 do 5 KS | Male mobilne jedinice, dizala s jednim aktuatorom |
| 184TC-215TC | 7,5 do 20 KS | Standardne industrijske preše i stege |
| 254TC i veći | 25 KS i više | Industrijski strojevi za kontinuirani rad, injekcijsko prešanje |
Približna veličina okvira motora prema konjskim snagama i tipičnoj primjeni hidrauličke pogonske jedinice.
TEFC (potpuno zatvoreni, ventilatorom hlađeni) motori dominiraju instalacijama industrijskih hidrauličkih jedinica jer je kraj pumpe izložen uljnoj magli i česticama u zraku. Radni ciklus također je bitan ovdje: motor ocijenjen za kontinuirani rad (S1) radit će hladnije tijekom osmosatne smjene od motora naznačenog samo za povremeni rad, čak i ako oba dijele istu konjsku snagu s natpisne pločice.
Način pokretanja i udarna struja
Izravno pokretanje uobičajeno je za manje motore, ali proizvodi udarnu struju nekoliko puta veću od nazivne struje, što može predstavljati problem na objektima s ograničenom električnom opskrbom ili na jedinicama koje se često pokreću i zaustavljaju tijekom cijele smjene. Meki pokretači i pogoni s promjenjivom frekvencijom smanjuju taj udar, a pogon s promjenjivom frekvencijom dodatno omogućuje smanjenje brzine motora tijekom razdoblja ciklusa s niskim zahtjevima, što smanjuje i potrošnju energije i buku. Na jedinicama gdje pumpa ima fiksni volumen, uparivanje s VFD-om je jedna od učinkovitijih naknadnih promjena za smanjenje potrošnje energije u stanju mirovanja bez zamjene same pumpe.
Hlađenje motora i smanjivanje vrijednosti okoline
Oznake motora na natpisnoj pločici pretpostavljaju standardnu temperaturu okoline, obično 40°C. Jedinice instalirane u zatvorenim ormarićima, vrućim mehaničkim prostorijama ili izravnoj sunčevoj svjetlosti često rade na višoj temperaturi okoline od te osnovne vrijednosti, a korisna konjska snaga motora mora biti smanjena u skladu s tim ili će motor raditi više nego što je predviđeno za njegovu izolacijsku klasu, skraćujući životni vijek namota puno prije nego dođe do bilo kakvog mehaničkog kvara.
Ventili za usmjeravanje, rasterećenje i regulaciju protoka
Ventili su mjesto gdje se zapravo oblikuje ponašanje hidrauličke pogonske jedinice. Tri obitelji ventila pojavljuju se u gotovo svakoj konstrukciji, uz nekoliko specijalnih tipova ventila koji se koriste u zahtjevnijim krugovima.
Upravljački ventili
Smjerni ventili upravljani solenoidom usmjeravaju protok kako bi produžili, uvukli ili zadržali aktuator. Konfiguracija kalema određuje je li krug otvorenog središta, zatvorenog središta ili tandemskog središta u mirovanju, što zauzvrat utječe na ponašanje crpke kada ventil nije pomaknut. Vrijeme odziva na standardnom solenoidnom ventilu s mokrom armaturom obično je u rasponu od 20 do 50 milisekundi, dok proporcionalni usmjereni ventili dio te brzine mijenjaju za kontrolirani, strmi prijelaz koji smanjuje udarno opterećenje na aktuator i povezanu strukturu.
Rasterećeni ventili
Sigurnosni ventil postavlja apsolutni gornji tlak u krugu i štiti svaku nizvodnu komponentu od preopterećenja. Obično je postavljen 10 do 20 posto iznad najvišeg radnog tlaka koji je sustavu potreban, dajući marginu bez rasipanja energije preko puta rasterećenja tijekom normalnog rada. Kontrolno upravljani sigurnosni ventili održavaju veću toleranciju tlaka pod promjenjivim protokom nego izravni rasteretni ventili i standardni su izbor u bilo kojem krugu iznad otprilike 10 GPM.
Ventili za kontrolu protoka
Igličasti ventili, kontrole protoka s kompenzacijom tlaka i razdjelnici protoka upravljaju brzinom aktuatora neovisno o varijacijama opterećenja. Verzije s kompenziranim tlakom održavaju postavljenu brzinu protoka čak i pri promjenama tlaka opterećenja, što je važno za svaku primjenu gdje je potrebna dosljednost vremena ciklusa, kao što je sinkronizirano stezanje.
Protutežni ventili i ventili za zadržavanje opterećenja
Na okomitim aktuatorima, protutežni ventil sprječava slobodni pad prekomjernog opterećenja ako crijevo pukne ili usmjerni ventil izgubi signal, održavajući protutlak na izlaznoj strani aktuatora sve dok ulazna strana ne bude aktivno pod tlakom. Ventili za držanje tereta ovog tipa tretiraju se kao komponente kritične za sigurnost u bilo kojoj primjeni gdje bi nekontrolirano spuštanje stvorilo opasnost, kao što su platforme za podizanje ili preše.
Razdjelnici ventila sve više kombiniraju nekoliko od ovih funkcija u jedan lijevani ili izbušeni blok, smanjujući broj vanjskih priključaka i točaka curenja u usporedbi s nizom ventila s odvojenim cijevima.
Filtriranje i čistoća tekućine
Kontaminacija je odgovorna za većinu neplaniranih kvarova hidrauličkih komponenti, a filtracija je primarna obrana. Dobro specificirana hidraulička pogonska jedinica koristi filtraciju na više od jedne točke u krugu umjesto da se oslanja na jedno mjesto filtra.
| Lokacija filtra | Tipična mikronska ocjena | Primarna namjena |
| Usisni filter | 100 do 150 mikrona | Štiti ulaz pumpe od velikih krhotina |
| Filter tlačnog voda | 10 do 25 mikrona | Štiti ventile i cilindre iza pumpe |
| Filter povratnog voda | 10 do 25 mikrona | Hvata istrošene ostatke prije nego ponovno uđu u spremnik |
Uobičajene točke filtriranja i mikronske vrijednosti u tipičnom krugu hidrauličke jedinice.
Čistoća tekućine obično se prati korištenjem ISO 4406 brojanja čestica, koji izvještava o tri broja koji predstavljaju broj čestica na 4, 6 i 14 mikrona. Kôd kao što je 18/16/13 realan je cilj za industrijski krug srednjeg tlaka, dok proporcionalni i servo ventili općenito zahtijevaju stroži kod u rasponu od 16/14/11. Indikator začepljenja, vizualni ili električni, omogućuje osoblju održavanja da promijeni elemente na temelju stvarnog stanja umjesto fiksnog kalendarskog intervala, što smanjuje i preuranjene izmjene elemenata i rizik od prelaska kapaciteta filtera.
Beta omjer i učinkovitost filtra
Učinkovitost filterskog elementa često se izražava kao beta omjer, koji uspoređuje broj čestica iznad zadane veličine uzvodno i nizvodno od elementa. Beta omjer od 200 na 10 mikrona znači da filtar uklanja 199 od svakih 200 čestica te veličine ili većih i smatra se ocjenom visoke učinkovitosti za filtar tlačne cijevi. Beta omjer važniji je od same mikronske ocjene naslova, budući da dva filtra reklamirana u istoj mikronskoj veličini mogu imati vrlo različitu stvarnu učinkovitost hvatanja ovisno o konstrukciji medija.
Off-line filtracija i filtracija u bubrežnoj petlji
Neke hidrauličke pogonske jedinice dodaju namjensku off-line filtracijsku petlju, koja neprekidno radi na maloj pomoćnoj pumpi neovisno o radnom ciklusu glavnog kruga. Ovaj raspored bubrežne petlje održava spremnik čistim čak i tijekom razdoblja kada je glavna pumpa u stanju mirovanja, a uobičajen je na rezervoarima velikog volumena gdje sama linijska filtracija ne može prevrnuti puni volumen tekućine dovoljno često da održi čvrstu ciljnu čistoću.
Akumulatori i njihova uloga
Akumulator pohranjuje hidrauličku energiju pod pritiskom, koristeći klip, mjehur ili dijafragmu za odvajanje tekućine od prethodno napunjenog volumena plina, gotovo uvijek dušika. U hidrauličnoj pogonskoj jedinici akumulatori služe u nekoliko različitih svrha.
- Izglađivanje skokova tlaka i valovitosti pumpe, što produljuje radni vijek crijeva, priključaka i mjerača.
- Pružanje naglog protoka iznad onog što pumpa sama može isporučiti tijekom kratkog vršnog zahtjeva, što omogućuje specificiranje manje pumpe.
- Održavanje pritiska na stegnutom ili držanom aktuatoru tijekom gubitka snage, što je važno za sigurnosno kritične primjene stezanja.
- Apsorbira udarna opterećenja od brzih pomaka ventila, smanjujući učinak čekića u dugim cijevima.
Akumulatori u obliku mjehurića najčešći su izbor u općoj industrijskoj službi jer nude dobru ravnotežu brzine odziva i cijene. Tlak prethodnog punjenja obično je postavljen na otprilike 90 posto minimalnog radnog tlaka sustava i treba ga povremeno provjeravati, budući da punjenje dušikom polako opada kroz materijal mjehura.
Klipni akumulatori za aplikacije s visokim ciklusom
Klipni akumulatori koriste slobodno plutajući klip umjesto fleksibilnog mjehura za odvajanje plina i tekućine, što im omogućuje rukovanje većim volumenima i višim brzinama ciklusa bez zabrinutosti zbog zamora koji ograničava život mjehura pod stalnim brzim ciklusima. Češći su na industrijskim prešama s kontinuiranim radom i ispitnoj opremi gdje akumulator vidi tisuće ciklusa punjenja i pražnjenja po smjeni.
Izmjenjivači topline i rashladni krugovi
Svaka neučinkovitost u hidrauličkom krugu pokazuje se kao toplina, a višak topline jedan je od najbržih načina za degradaciju tekućine i brtvi u cijeloj jedinici. Zrakom hlađeni izmjenjivači topline koriste jezgru radijatora pokretanu ventilatorom i odgovaraju instalacijama gdje je okolni zrak dostupan, a voda nije, dok vodeno hlađeni školjkasti izmjenjivači nude dosljednije hlađenje u vrućim ili prašnjavim okruženjima, ali zahtijevaju dovod ohlađene ili jednokratne vode.
Razmatranja veličine
Kapacitet hlađenja općenito se usklađuje s toplinskim opterećenjem koje stvara premosnica sigurnosnog ventila, padom tlaka na ventilima i neučinkovitošću pumpe, a ne samo s konjskom snagom motora. Jedinice koje pokreću pumpu fiksne zapremine na ventilu sa zatvorenim središtem tijekom dugih razdoblja stajanja generiraju znatno više topline nego pumpe promjenjive zapremine koje rade isti posao, a specifikacija hladnjaka trebala bi odražavati tu razliku, a ne općenito pravilo temeljeno na konjskim snagama.
Ventilator s termostatskom kontrolom ili premosni ventil na vodeno hlađenom krugu sprječava preveliko osciliranje temperature tekućine u bilo kojem smjeru, budući da tekućina koja teče prehladno povećava viskoznost i ograničenje ulaza pumpe baš kao što rad prevruće smanjuje viskoznost i čvrstoću filma.
Zračno hlađeni u odnosu na vodeno hlađenje
Jedinice sa zračnim hlađenjem izbjegavaju brige oko vodovoda, obrade vode i dopuštanja pražnjenja koje dolaze sa sustavom s vodenim hlađenjem, što ih čini jednostavnijim izborom za većinu samostalnih industrijskih instalacija. Vodeno hlađene jedinice, zauzvrat, održavaju stabilniju temperaturu tekućine bez obzira na uvjete okolnog zraka i zauzimaju manje fizičkog prostora oko same jedinice, što je važno u objektima gdje je prostor na podu ili prostor za protok zraka ograničen. Neke veće instalacije koriste rashladne uređaje tipa voda-zrak zatvorene petlje posebno kako bi se postigla stabilnost vodenog hlađenja bez problema s potrošnjom vode i ispuštanjem otvorenog protočnog sustava.
Razdjelnici, crijeva i priključci

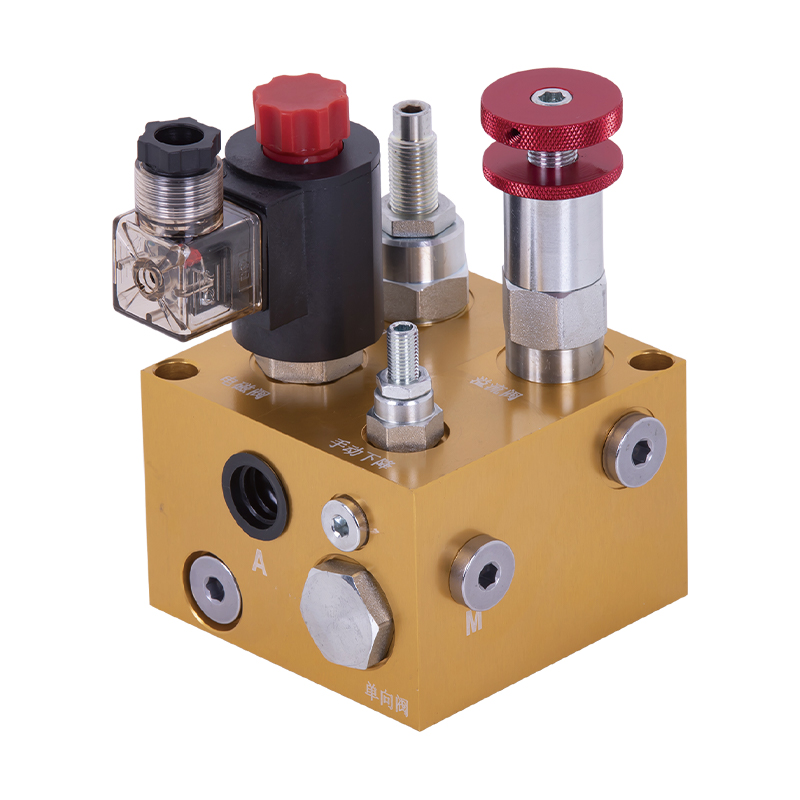

Blokovi razdjelnika konsolidiraju montažu ventila i unutarnje priključke u jedno strojno obrađeno ili lijevano tijelo, smanjujući broj vanjskih crijeva i mjesta curenja koja dolaze s njima. Ventili u obliku uloška s navojem izravno u šupljine razvodnika uvelike su zamijenili starije sklopove ventila na više sklopova na novim hidrauličnim pogonskim jedinicama jer smanjuju i otisak i rad na sklapanju.
Odabir crijeva i fitinga
Crijevo se ocjenjuje prema radnom tlaku, tlaku pucanja i radijusu savijanja, a premalo crijevo jedan je od češćih uzroka pada tlaka koji se pogrešno dijagnosticira kao problem s pumpom ili ventilom. O-prsten čeona brtva i O-prsten boss fitinzi sada se preferiraju u odnosu na starije priključke s proširenjem na visokotlačnim krugovima jer pouzdano brtve bez oslanjanja samo na okretni moment metal-metal, smanjujući propuštanje curenja na spojnim točkama tijekom životnog vijeka jedinice.
Kruti cjevovod nasuprot savitljivom crijevu
Fiksni čelični ili nehrđajući cjevovod općenito se koristi za trajne prolaze između spremnika, crpke i razvodnika na stacionarnim jedinicama, budući da je kruti cjevovod otporan na abraziju i traje duže od crijeva tijekom vijeka trajanja instalacije. Fleksibilno crijevo rezervirano je za spojeve na pokretne komponente, kao što je cilindar koji putuje, ili za dijelove koji zahtijevaju izolaciju od vibracija od pumpe i motora. Odgovarajuće miješanje to dvoje, umjesto pokretanja crijeva za cijeli fiksni krug iz pogodnosti tijekom sastavljanja, značajno produžuje servisni interval između popravaka curenja.
Dimenzioniranje cijevi i ograničenja brzine
Dimenzioniranje cjevovoda općenito je postavljeno da održi brzinu tekućine unutar prihvaćenih raspona — otprilike 2 do 4 stope u sekundi na usisnim vodovima, 10 do 15 stopa u sekundi na tlačnim vodovima i 10 do 15 stopa u sekundi na povratnim vodovima. Premali vodovi povećavaju brzinu izvan ovih raspona, što povećava pad tlaka, stvara dodatnu toplinu, au usisnim vodovima posebno povećava rizik od kavitacije na ulazu pumpe.
Brtve, brtve i habajuće komponente
Brtve rijetko dobivaju istu pozornost kao pumpe ili ventili kada je navedena hidraulična pogonska jedinica, ali kvar brtve je jedan od češćih razloga zašto jedinica završi na neplaniranom popravku.
Brtve vratila
Brtva rotacijske osovine na pogonskoj osovini pumpe izložena je stalnoj rotaciji i bilo kakvom neusklađenosti u spojnici motora, što je čini jednim od mjesta brtve s najvećim trošenjem na cijeloj jedinici. Materijal brtve vratila mora biti usklađen s vrstom tekućine koja se koristi, budući da se smjesa brtve prilagođena mineralnom ulju može brzo razgraditi u dodiru s određenim tekućinama otpornim na vatru ili biorazgradivim.
Statičke brtve i brtve
Montažne površine razdjelnika i ventila oslanjaju se na statične O-prstenove ili brtve, a ne na dinamičke brtve, a one općenito imaju duži radni vijek jer nisu podložne kontinuiranom kretanju. Njihov je kvar češće povezan s netočnim momentom vijka tijekom sastavljanja ili ponovnom uporabom brtve koja je trebala biti zamijenjena tijekom zamjene ventila, a ne s problemima kompatibilnosti tekućine.
Kompatibilnost brtvi prema vrsti tekućine
| Vrsta tekućine | Uobičajeno kompatibilan materijal brtve | Napomena |
| Mineralno ulje | Nitril (Buna-N) | Standardna zadana postavka za većinu industrijskih krugova |
| Voda-glikol otporan na vatru | EPDM | Nitril se s vremenom razgrađuje u vodeno-glikolnoj tekućini |
| Fosfatni ester | Fluorougljik (viton) | EPDM i nitril su neprikladni |
Opće upute za materijal brtve prema vrsti tekućine; uvijek potvrdite prema podacima proizvođača određene tekućine.
Instrumentacija: mjerači, senzori i prekidači
Instrumenti pretvaraju hidrauličku pogonsku jedinicu iz zapečaćene kutije u nešto što se može dijagnosticirati bez rastavljanja. Minimalni paket instrumenata na većini industrijskih jedinica uključuje mjerač tlaka s izolacijskim ventilom za zaštitu mjerača od pulsiranja, mjerač razine tekućine i temperature na spremniku te indikator začepljenja na kućištima filtera.
| Instrument | Što nadzire | Zašto je važno |
| Transduktor tlaka | Tlak u sustavu, električno očitan | Omogućuje PLC nadzor i blokade na temelju pritiska |
| Prekidač temperature | Temperatura tekućine u rezervoaru | Pokreće hlađenje ili gašenje prije sloma viskoznosti |
| Prekidač razine | Razina tekućine u rezervoaru | Sprječava kavitaciju pumpe zbog niske količine tekućine |
| Indikator začepljenja filtera | Razlika tlaka kroz filterski element | Označava zamjenu elementa na temelju stvarnog stanja |
Uobičajeni instrumenti dodani hidrauličkim pogonskim jedinicama za praćenje stanja.
Dodavanje električnih izlaza ovim instrumentima, umjesto oslanjanja samo na vizualne mjerače, omogućuje PLC-u ili upravljačkoj ploči da automatski isključe jedinicu prije nego što uvjeti niske razine ili pretjerane temperature uzrokuju štetu, što je daleko jeftinije od popravka koji slijedi nakon zanemarenog upozorenja.
Bilježenje podataka i daljinski nadzor
Na većim instalacijama, instrumentacija sve više hrani povjesničar podataka ili platformu za daljinsko praćenje, a ne samo lokalnu ploču, dopuštajući osoblju održavanja da prati trendove tlaka i temperature tijekom tjedana ili mjeseci umjesto da reagira samo na alarm. Postupno pomicanje ovih trendova - polagano rastuća osnovna temperatura ili ventil za rasterećenje koji radi premosnicu češće nego prije - često je najranije dostupno upozorenje o istrošenosti pumpe ili hladnjaka, puno prije nego što jedinica aktivira alarm ili potpuno otkaže.
Kontrolni sustavi i PLC integracija
Samostalne hidrauličke pogonske jedinice s jednostavnim uključivanjem/isključivanjem ili ručnim upravljanjem ventilom još uvijek čine veliki udio instalacija, ali integracija s PLC-om ili namjenskim hidrauličkim kontrolerom postala je standardna u svim primjenama u kojima je važno vrijeme ciklusa, redoslijed ili sigurnosne blokade.
Diskretno u odnosu na proporcionalno upravljanje
Diskretna upravljačka shema potpuno uključuje ili isključuje solenoidne ventile, što je dovoljno za jednostavne sekvence produženja-uvlačenja-držanja. Proporcionalna i servo kontrola umjesto toga kontinuirano moduliraju položaj ventila, omogućujući kontrolirano ubrzanje, usporavanje i pozicioniranje u sredini hoda. Proporcionalna kontrola povećava troškove i zahtijeva veću čistoću tekućine, ali to je ono što omogućuje hidrauličnoj pogonskoj jedinici da odgovara glatkom, položaju točnom kretanju za koje se ponekad pretpostavlja da pneumatski ili elektromehanički aktuatori bolje podnose.
Sigurnosne blokade
Tlačne sklopke, zaštitne blokade i krugovi za zaustavljanje u nuždi obično su spojeni izravno u upravljački krug pokretača motora i usmjernog ventila tako da sigurnosni događaj uklanja i električni pogon i hidraulički tlak u isto vrijeme, umjesto da se oslanja samo na odgovor softvera koji bi mogao biti odgođen greškom kontrolnog sustava.
Energetska učinkovitost u dizajnu hidrauličkih pogonskih jedinica
Trošak energije tijekom životnog vijeka hidrauličke pogonske jedinice često premašuje izvornu nabavnu cijenu opreme, što učinkovitost čini faktorom odabira komponenti samim po sebi, a ne sekundarnom brigom.
- Crpke s promjenjivim obujmom i kompenziranim tlakom smanjuju potrošnju energije u stanju pripravnosti smanjenjem izlaza nakon što se dosegne ciljni tlak, umjesto zaobilaženja punog protoka preko sigurnosnog ventila.
- Pogoni varijabilne frekvencije na motoru smanjuju i potrošnju energije i buku tijekom dijelova ciklusa s malim zahtjevima.
- Cijevi odgovarajuće veličine smanjuju pad tlaka, što izravno smanjuje konjske snage koje pumpa mora raditi kako bi isporučila isti protok.
- Krugovi osjetljivi na opterećenje usklađuju izlaz pumpe sa stvarnim nizvodnim zahtjevima umjesto da rade na fiksnom tlaku bez obzira na to što aktuatori trenutno trebaju.
Ovi izbori međusobno djeluju: pumpa promjenjivog obujma uparena s VFD pogonjenim motorom i razvodnikom osjetljivim na opterećenje može značajno smanjiti potrošnju električne energije u usporedbi s osnovnom linijom fiksnog obujma i fiksne brzine na istoj primjeni, iako stvarne uštede uvelike ovise o tome koliko se radnog ciklusa troši na djelomični zahtjev u odnosu na rad s punim protokom.
Mobilne naspram stacionarnih komponenti hidrauličke jedinice
Gore navedene skupine komponenti odnose se i na mobilne i na stacionarne hidrauličke pogonske jedinice, ali specifični hardver odabran unutar svake skupine često se bitno razlikuje između te dvije.
| komponenta | Stacionarna industrijska jedinica | Mobilna jedinica |
| Izvor energije | Fiksni elektromotor | PTO, pumpa montirana na motor ili električni motor na bateriju |
| Materijal rezervoara | Ugljični ili nehrđajući čelik | Aluminij za smanjenje težine |
| Hlađenje | Izmjenjivač topline zrak ili voda | Hlađenje zrakom pomoću zraka ili ventilatora |
| Kućište | Otvoreni okvir ili zvučno prigušen ormar | Zatvoreni odjeljak izoliran od vibracija |
Opće razlike u komponentama između konstrukcija stacionarnih industrijskih i mobilnih hidrauličkih jedinica.
Vibracija je najveći dodatni čimbenik dizajna mobilnih jedinica. Komponente koje bi godinama nesmetano stajale na stacionarnom industrijskom podu trebaju podloške za zaključavanje, smjesu za osiguranje navoja i stezaljke za crijeva otporne na vibracije na mobilnoj šasiji, budući da će trajne vibracije na cesti ili izvan ceste olabaviti standardne pričvrsne elemente i spojeve daleko brže nego što bi to učinila stacionarna instalacija.
Obrasci kvarova komponenti i preventivno održavanje
Većina kvarova hidrauličkih pogonskih jedinica dolazi do jednog od tri temeljna uzroka: onečišćenja, prozračivanja ili topline. Prepoznavanje ranih simptoma svake od njih omogućuje osoblju održavanja da intervenira prije nego što komponenta doista otkaže.
| Simptom | Vjerojatno zahvaćena komponenta | Uobičajeni glavni uzrok |
| Cviljenje ili zvuk kavitacije na pumpi | Pumpa, usisni filter | Niska razina tekućine, začepljeno cjedilo ili curenje zraka na usisnoj strani |
| Spužvasti ili odgođeni odgovor cilindra | Ventil za regulaciju smjera ili protoka | Prozračena tekućina ili istrošen kalem ventila |
| Postupni pad tlaka pod opterećenjem | Pumpa, sigurnosni ventil | Unutarnje trošenje od kontaminirane tekućine |
| Rastuća temperatura tekućine tijekom smjene | Hladnjak, sigurnosni ventil | Premalen rashladni ili pretjerani rasterećeni premosnik |
| Priključci i krajevi crijeva koji cure | Priključci, sklopovi crijeva | Zamor od vibracija ili pogrešan moment pri ugradnji |
| Nepravilno očitavanje manometra ili sonde | Izolator mjerača, ožičenje sonde | Oštećenje zbog pulsiranja ili labava električna veza |
Obrasci simptoma uočeni na terenu i tipično odgovorne komponente.
Preventivni raspored izgrađen oko uzorkovanja tekućine, zakazanih izmjena filtera na temelju indikatora začepljenja, a ne fiksnih intervala, i periodičnih provjera predpunjenja akumulatora hvata veliku većinu ovih uzoraka kvarova, iako ih je još uvijek jeftino ispraviti.
Intervali uzorkovanja tekućine
Tromjesečno uzorkovanje tekućine uobičajena je osnova za jedinice u kontinuiranoj industrijskoj upotrebi, s uzorkovanjem pomaknutim na mjesečni interval na jedinicama koje pokreću proporcionalne ili servo krugove visoke preciznosti gdje malo povećanje broja čestica ima prevelik učinak na odziv ventila. Uzorkovanje iz aktivnog, tekućeg voda umjesto s dna rezervoara daje reprezentativniju sliku onoga što zapravo cirkulira kroz pumpu i ventile.
Određivanje komponenti za prilagođenu hidrauličku pogonsku jedinicu
Standardne kataloške jedinice pokrivaju veliki udio aplikacija, ali prilagođene konstrukcije su uobičajene gdje otisak, buka, radni ciklus ili izloženost okoliša izlaze iz standardnih raspona. Nekoliko praktičnih pitanja oblikuje većinu prilagođenih specifikacija.
- Koji je stvarni radni ciklus - kontinuirana, povremena ili povremena vršna potražnja - umjesto teoretskog maksimalnog protoka koji bi sustav ikada mogao zahtijevati?
- Koji se raspon temperature okoline i zahtjevi za kućište primjenjuju, budući da vanjska instalacija ili instalacija za pranje mijenjaju tip kućišta motora, materijal spremnika i strategiju hlađenja?
- Koja ograničenja buke vrijede u blizini instalacije, što utječe na izbor između zupčastih, krilnih i klipnih pumpi jednako kao i bilo koja obrada kućišta?
- Treba li aplikaciji proporcionalna ili servo-razinska preciznost upravljanja, koja pokreće strože ciljeve filtracije i drugačiju tehnologiju ventila od jednostavnog kruga za uključivanje/isključivanje?
- Koliki je očekivani radni vijek i tko će obavljati rutinsko održavanje, budući da to utječe na vrijednost dodavanja daljinskog nadzora i automatiziranih isključivanja u odnosu na jednostavniji ručno provjeravani instrumentacijski paket?
Dobivanjem ovih odgovora točno prije odabira komponente izbjegava se najskuplja vrsta prerade: otkrivanje nakon instalacije da su pumpa, motor ili paket za hlađenje premali za stvarne radne uvjete.
Kućišta i smanjenje buke
Tamo gdje se hidraulička pogonska jedinica nalazi u blizini operaterske stanice ili u objektu osjetljivom na buku, kućište s prigušenom bukom oko pumpe i motora može značajno smanjiti percipiranu buku, često isplativije nego samo mijenjanje tipa pumpe. Dizajn kućišta mora uravnotežiti prigušivanje zvuka i odgovarajuću ventilaciju, budući da će zatvoreno kućište koje zadržava toplinu oko motora i pumpe skratiti vijek trajanja komponente čak i ako utišava jedinicu.
Često postavljana pitanja
Koliki je tipični životni vijek hidrauličke pogonske jedinice?
Uz odgovarajuću filtraciju i održavanje tekućine, strukturne komponente hidrauličke pogonske jedinice obično rade 15 do 20 godina, iako su pumpe, brtve i crijeva potrošni predmeti koji se obnavljaju ili zamjenjuju u kraćim ciklusima puno prije toga.
Koliko često treba mijenjati hidrauličku tekućinu?
Intervali izmjene ovise o radnoj temperaturi i kontroli kontaminacije, a ne o fiksnom broju sati. Mnoge industrijske jedinice rade na godišnjoj ili dvogodišnjoj izmjeni tekućine kada filtracija održava nizak broj čestica, a temperatura ostaje pod kontrolom, ali uzorkovanje tekućine je pouzdaniji vodič od samog kalendarskog datuma.
Može li se pumpa fiksnog obujma kasnije nadograditi na promjenjivi?
U većini slučajeva to zahtijeva zamjenu crpke, a često i adaptera za montažu, budući da se dvije vrste crpki razlikuju mehanički, a ne samo u upravljačkoj logici. Općenito je praktičnije odrediti ispravan tip pumpe unaprijed na temelju radnog ciklusa nego planirati kasniju nadogradnju.
Što uzrokuje pregrijavanje hidrauličke pogonske jedinice čak i s hladnjakom odgovarajuće veličine?
Hladnjak ispravne veličine na papiru i dalje će imati slabije rezultate ako je ventilator ili protok vode ograničen, ako sigurnosni ventil zaobilazi veći protok od predviđenog zbog problema s postavkom ventila ili tlaka ili ako stupanj viskoznosti tekućine ne odgovara rasponu radne temperature.
Je li akumulator s mjehurom ili klipom bolji za hidrauličku pogonsku jedinicu?
Akumulatori s mjehurićima reagiraju brže i koštaju manje za opću apsorpciju udara i izjednačavanje tlaka, dok klipni akumulatori trajnije podnose veće količine i veće brzine ciklusa, što ih čini prikladnijima za primjene s čestim skokovima potražnje velikih količina.
Koja je razlika između usisnog filtera i tlačnog cjevovodnog filtra?
Usisni filter štiti ulaz crpke od krupnih krhotina i namjerno je grub, obično 100 do 150 mikrona, kako bi se izbjeglo ograničavanje protoka ulaza pumpe. Filter tlačnog voda je mnogo finiji, obično 10 do 25 mikrona, i štiti osjetljivije ventile i cilindre nizvodno od pumpe.
Zašto hidraulički agregat gubi pritisak samo pod opterećenjem?
Tlak koji ostaje stabilan bez opterećenja, ali pada nakon što se aktivira aktuator, obično ukazuje na unutarnju istrošenost crpke ili rasteretni ventil koji se otvara ranije od zadane vrijednosti, što oboje smanjuje efektivni protok koji je dostupan nakon što sustav stvarno radi, a ne u praznom hodu.
Kako viskoznost utječe na vrijeme odziva ventila?
Gušća tekućina opire se protoku kroz male unutarnje prolaze unutar usmjerenog ili proporcionalnog ventila, usporavajući kretanje kalema i odziv pokretača. Zbog toga je odgoda hladnog pokretanja uobičajena na jedinicama koje se preko noći ostavljaju u stanju mirovanja u negrijanim prostorima i zašto neke instalacije dodaju grijač spremnika ili ciklus zagrijavanja prije rada punom brzinom u hladnim uvjetima.
Koja je svrha upravljanog nepovratnog ventila u hidrauličkom krugu?
Kontrolni nepovratni ventil dopušta slobodan protok u jednom smjeru dok blokira obrnuti protok sve dok ga signal pilotskog tlaka namjerno ne otvori, što se obično koristi za držanje cilindra u položaju bez pomicanja čak i kada je usmjereni ventil centriran i nema aktivnog tlaka.
